Содержание
Что такое дробеметная обработка?
Как работает дробеметная установка
Виды дробеметного оборудования
Дробеметная и дробеструйная обработка: в чем разница?
Какая дробь используется для дробеметной обработки
Стандарты подготовки поверхности
Как выбрать дробеметную установку
Типичные ошибки при выборе дробеметного оборудования
Почему предприятия выбирают дробеметное оборудование Техвагонмаш
Что такое дробеметная обработка?
Дробеметная обработка — это высокопроизводительный способ механической очистки металлических поверхностей с помощью металлической дроби, которая разгоняется до высокой скорости специальными турбинными (дробеметными) колесами. В результате воздействия абразива с поверхности удаляются ржавчина, окалина, остатки литейной смеси, старая краска, загрязнения и другие дефекты.
Сегодня дробеметная обработка считается одной из наиболее эффективных технологий подготовки поверхности перед окраской, сваркой, нанесением защитных покрытий, цинкованием и другими производственными операциями. Благодаря высокой производительности и стабильному качеству очистки она широко применяется в машиностроении, вагоностроении, металлургии, судостроении, производстве металлоконструкций и многих других отраслях промышленности.
В отличие от ручной очистки или дробеструйной обработки, где абразив подается сжатым воздухом, дробеметные установки используют мощные турбинные колеса, что позволяет значительно увеличить производительность и снизить себестоимость обработки.
Как работает дробеметная установка

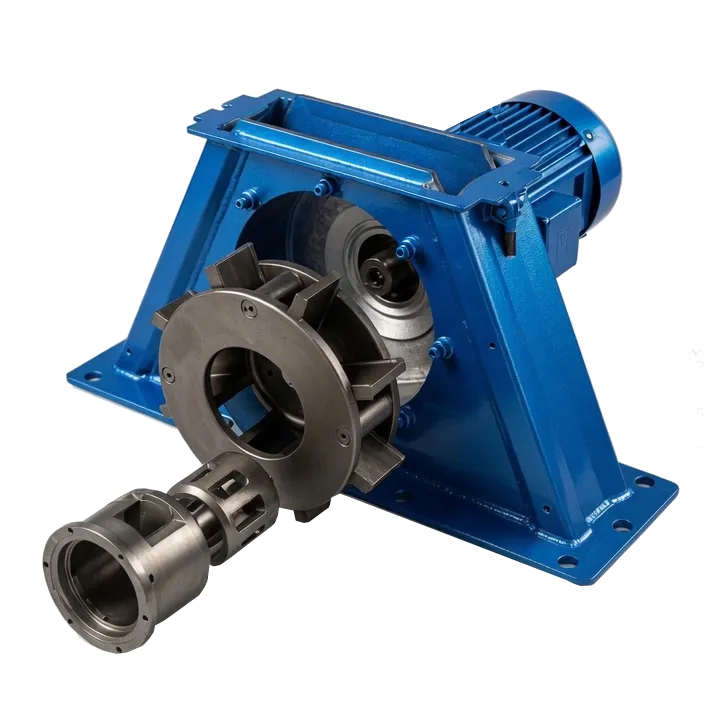

Принцип работы дробеметной установки основан на передаче кинетической энергии металлической дроби.
Процесс очистки включает несколько последовательных этапов:
- Заготовка поступает в рабочую камеру.
- Дробеметные турбины разгоняют металлическую дробь до скорости 60–110 м/с.
- Поток дроби ударяет по поверхности изделия, удаляя загрязнения и создавая необходимую шероховатость.
- Отработанная дробь собирается системой транспортировки.
- Сепаратор очищает абразив от пыли и загрязнений.
- Очищенная дробь повторно поступает в турбины.
- Пылеулавливающая система удаляет мелкие частицы и поддерживает чистоту рабочей камеры.
Такой замкнутый цикл обеспечивает минимальный расход абразива, стабильное качество обработки и высокую экономическую эффективность.
Виды дробеметного оборудования
Выбор оборудования зависит от размеров изделий, производительности предприятия и технологических требований.
Подвесные дробеметные установки
Предназначены для очистки сложных сварных конструкций, рам, деталей машин и изделий, которые удобно транспортировать на подвесном конвейере. Во время обработки изделие вращается, обеспечивая равномерное воздействие потока дроби.
Преимущества:
- обработка изделий сложной формы;
- высокая производительность;
- возможность автоматизации;
- равномерная очистка всех поверхностей.

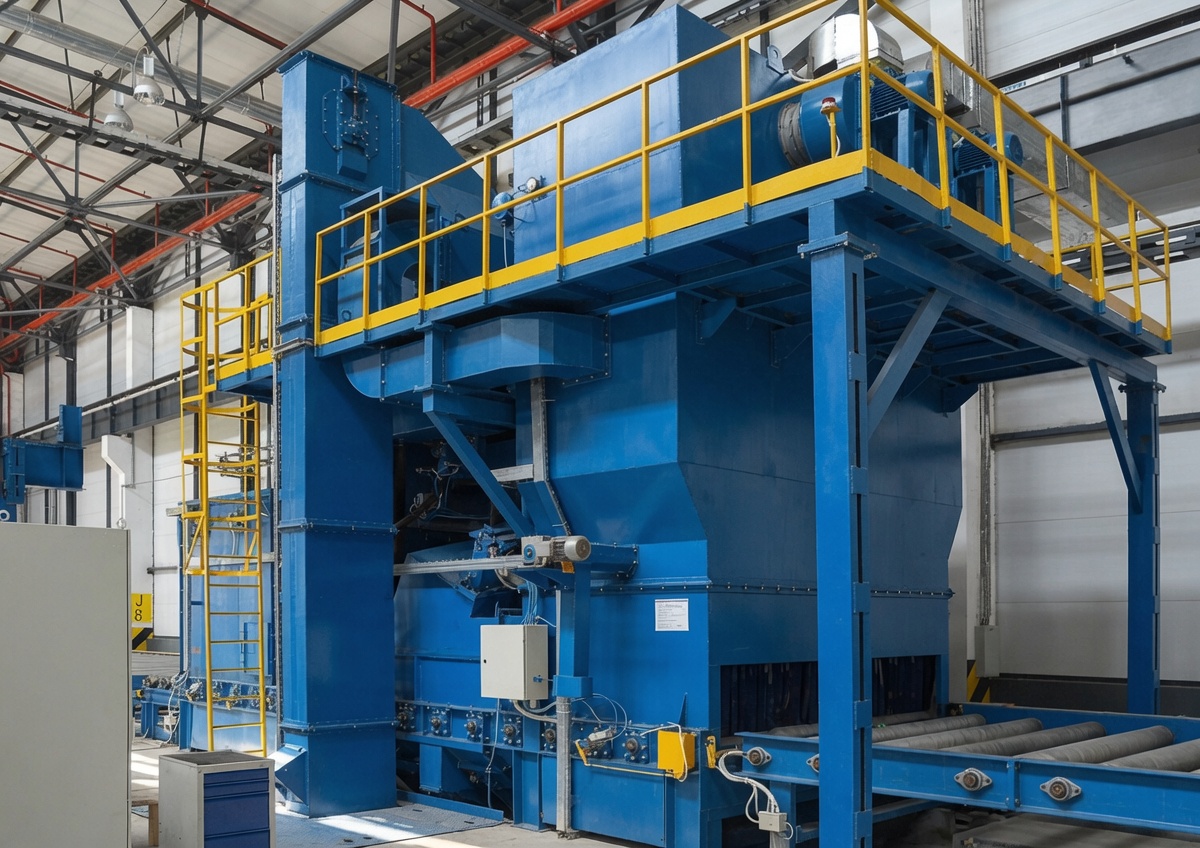

Проходные дробеметные установки
Используются для обработки листового металла, балок, профилей, труб и других длинномерных изделий. Заготовка непрерывно проходит через рабочую камеру, что обеспечивает высокую производительность и удобную интеграцию в производственные линии.
Барабанные дробеметные установки
Это оборудование, предназначенное для очистки, упрочнения и подготовки поверхности мелких и средних металлических деталей. Обработка происходит за счёт вращающегося барабана, внутри которого изделия перемещаются и равномерно обрабатываются потоком дроби, разгоняемой дробемётными турбинами.
Такие установки широко применяются в машиностроении, литейном производстве и металлообработке для удаления окалины, ржавчины, заусенцев и других загрязнений. Их ключевые преимущества — высокая производительность, равномерность обработки и возможность автоматизации процесса.
Барабанные дробеметные машины особенно эффективны при серийной обработке большого количества мелких деталей, обеспечивая стабильное качество поверхности при относительно низких эксплуатационных затратах.
Дробеметные камеры с поворотным столом
Дробеметные камеры с поворотным столом предназначены для эффективной очистки, удаления окалины, ржавчины и подготовки поверхности металлических деталей перед окраской, нанесением покрытий или сваркой. Обрабатываемые изделия размещаются на вращающемся столе, что обеспечивает их равномерное воздействие потоком металлической дроби со всех сторон без необходимости ручного переворачивания.
Такое оборудование оптимально подходит для обработки деталей сложной формы, отливок, поковок, сварных конструкций, корпусов редукторов, автомобильных компонентов и других изделий средней и большой массы. Камеры отличаются высокой производительностью, стабильным качеством очистки и возможностью полной автоматизации процесса.
Дробеметные камеры (специальное исполнение)
Такие камеры проектируются индивидуально под задачи заказчика и могут учитывать нестандартные габариты изделий, особые условия эксплуатации, повышенную интенсивность работы или специфические требования к материалам.
Специальное исполнение часто включает усиленную защиту внутренних стенок от абразивного износа, расширенные системы рекуперации и очистки абразива, повышенную степень автоматизации, а также интеграцию в существующие производственные линии. Это позволяет обеспечить стабильное качество обработки и высокую производительность даже в сложных производственных условиях.
Дробеметная и дробеструйная обработка: в чем разница?
Несмотря на схожесть названий, дробеметная и дробеструйная обработка существенно отличаются по принципу работы, производительности и области применения. Выбор технологии зависит от размеров изделий, требуемой производительности, конфигурации деталей и условий эксплуатации.
| Параметр | Дробеметная обработка | Дробеструйная обработка |
|---|---|---|
| Принцип разгона абразива | Турбинное колесо | Сжатый воздух |
| Производительность | Очень высокая | Средняя |
| Автоматизация | Полностью автоматизированная | Чаще ручная или полуавтоматическая |
| Экономичность | Высокая при серийном производстве | Оптимальна для небольших объемов |
| Расход энергии | Ниже при обработке больших партий | Выше из-за работы компрессора |
| Расход абразива | Минимальный благодаря замкнутому циклу | Зависит от системы рекуперации |
| Размер изделий | От мелких деталей до крупногабаритных конструкций | Практически без ограничений |
| Тип производства | Серийное и массовое | Ремонтное, единичное и универсальное |
Когда лучше выбрать дробеметную обработку
Дробеметные установки наиболее эффективны, если предприятие:
- выпускает большие партии изделий;
- имеет поточное производство;
- регулярно очищает металлоконструкции, балки, трубы, листовой прокат, литые детали или сварные узлы;
- стремится снизить себестоимость обработки;
- планирует автоматизировать производственный процесс.
Когда предпочтительна дробеструйная обработка
Дробеструйная технология подходит для:
- ремонта крупногабаритных конструкций на месте эксплуатации;
- обработки изделий сложной геометрии, к которым невозможно обеспечить доступ в автоматической машине;
- небольших объемов производства;
- локального удаления коррозии и старых покрытий.
Во многих случаях предприятия используют обе технологии: дробеметные установки — для серийной обработки, а дробеструйные камеры — для нестандартных или ремонтных работ.
Какая дробь используется для дробеметной обработки
Качество обработки зависит не только от оборудования, но и от правильно подобранного абразива. Наиболее распространены следующие виды металлической дроби.
Литая стальная дробь (Steel Shot)
Наиболее универсальный материал для очистки металлоконструкций, проката, труб и сварных изделий.
Преимущества:
- длительный срок службы;
- высокая ударная прочность;
- равномерная очистка поверхности;
- минимальное образование пыли.
Используется на большинстве автоматических дробеметных установок.

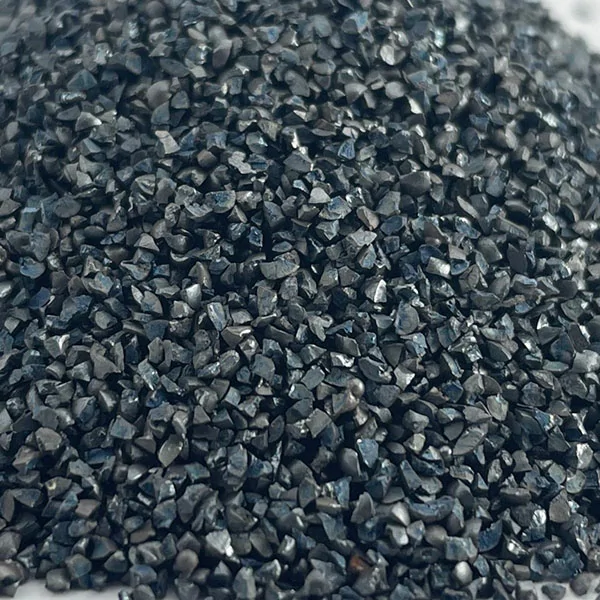

Колотая стальная дробь (Steel Grit)
Имеет угловатую форму и обеспечивает более агрессивное воздействие.
Рекомендуется для:
- удаления толстого слоя окалины;
- очистки сильно корродированных поверхностей;
- подготовки металла перед нанесением покрытий с повышенными требованиями к адгезии.
Дробь из нержавеющей стали
Применяется при обработке изделий из нержавеющей стали, алюминия и цветных металлов.
Основные преимущества:
- отсутствие загрязнения поверхности частицами углеродистой стали;
- высокая коррозионная стойкость;
- возможность повторного использования.
Специальные виды абразивов
В отдельных случаях используются:
- стеклянные шарики;
- керамическая дробь;
- дробь из алюминия;
- дробь из цинковых сплавов.
Выбор зависит от материала изделия, требуемой шероховатости поверхности и особенностей технологического процесса.
Стандарты подготовки поверхности
После дробеметной обработки качество очистки оценивается в соответствии с международными стандартами. Наиболее распространенным является ISO 8501-1, который определяет степень очистки поверхности перед нанесением защитных покрытий.
Sa 1 — легкая очистка
Удаляются рыхлая ржавчина, окалина и загрязнения. На поверхности могут оставаться плотные следы коррозии.
Применяется редко и обычно используется для конструкций с невысокими требованиями к долговечности покрытия.
Sa 2 — тщательная очистка
Поверхность очищается практически полностью. Допускаются лишь незначительные следы загрязнений, прочно сцепленных с металлом.
Используется при изготовлении большинства промышленных конструкций.
Sa 2½ — очень тщательная очистка
Наиболее востребованный уровень подготовки поверхности в промышленности.
После обработки:
- отсутствуют окалина и ржавчина;
- удаляются старые покрытия;
- поверхность приобретает равномерную металлическую окраску;
- обеспечивается высокая адгезия лакокрасочных материалов.
Именно степень Sa 2½ чаще всего требуется при изготовлении вагонов, мостовых конструкций, резервуаров, оборудования и металлоконструкций.
Sa 3 — очистка до белого металла
Максимальная степень подготовки поверхности.
Полностью удаляются любые загрязнения и продукты коррозии.
Применяется в ответственных конструкциях, работающих в особо агрессивных условиях эксплуатации.
Как выбрать дробеметную установку
При выборе оборудования необходимо учитывать не только размеры изделий, но и особенности производственного процесса.
Производительность
Определите:
- количество изделий в смену;
- массу изделий;
- площадь очищаемой поверхности;
- требуемую скорость обработки.
От этого зависит количество турбин, мощность привода и размеры рабочей камеры.
Габариты изделий
Размеры рабочей камеры должны обеспечивать свободное размещение изделий и эффективную работу потока дроби.
Для длинномерных изделий чаще выбирают проходные установки, а для крупногабаритных конструкций — дробеметные камеры.
Конфигурация деталей
Если изделия имеют сложную форму, внутренние полости или большое количество сварных элементов, важно обеспечить их вращение или изменение положения во время обработки.
Для таких задач оптимальны подвесные дробеметные установки или специальные кантователи.
Тип производства
Для массового производства целесообразно использовать полностью автоматизированные линии с роликовыми конвейерами, подвесными транспортерами и системами автоматической загрузки.
Для небольших предприятий экономически оправдано применение универсальных дробеметных камер.
Качество системы очистки воздуха
Современная установка должна быть оснащена эффективной системой аспирации, которая обеспечивает:
- безопасные условия труда;
- снижение запыленности;
- стабильную работу оборудования;
- соблюдение экологических требований.
Типичные ошибки при выборе дробеметного оборудования
Практика показывает, что большинство проблем возникает еще на этапе проектирования.
Наиболее распространенные ошибки:
- выбор оборудования без анализа производительности;
- недостаточная мощность турбин;
- использование неподходящего типа дроби;
- отсутствие запаса по размерам рабочей камеры;
- экономия на системе аспирации;
- игнорирование затрат на техническое обслуживание;
- отсутствие возможности модернизации в будущем.
Избежать этих ошибок помогает предварительный технический аудит производства, который позволяет подобрать оборудование с учетом текущих и перспективных задач предприятия.
Почему предприятия выбирают дробеметное оборудование Техвагонмаш
Эффективность дробеметной обработки зависит не только от выбранной технологии, но и от качества оборудования, его надежности и соответствия производственным задачам предприятия.
Компания Техвагонмаш более 30 лет разрабатывает и производит промышленное оборудование для подготовки поверхности металла. За это время реализованы десятки проектов для предприятий железнодорожной, машиностроительной, металлургической, энергетической и строительной отраслей.
При разработке оборудования учитываются:
- тип и размеры обрабатываемых изделий;
- требуемая производительность;
- используемый абразив;
- уровень автоматизации производства;
- требования к качеству очистки поверхности;
- особенности производственного помещения;
- экологические нормы и требования по промышленной безопасности.
Каждый проект разрабатывается индивидуально, что позволяет подобрать оборудование, максимально соответствующее технологическому процессу заказчика.
Преимущества дробеметных установок Техвагонмаш
Индивидуальное проектирование
Серийные решения подходят не каждому предприятию. Поэтому специалисты компании адаптируют оборудование под конкретные производственные задачи, обеспечивая оптимальное сочетание производительности, качества очистки и эксплуатационных затрат.
Высокая надежность
При проектировании используются проверенные конструктивные решения, рассчитанные на интенсивную эксплуатацию в условиях промышленного производства.
Энергоэффективность
Современные турбинные колеса, оптимизированная система циркуляции дроби и эффективные системы рекуперации позволяют снизить эксплуатационные расходы и увеличить ресурс оборудования.
Комплексные решения
Компания проектирует и поставляет не только дробеметные установки, но и комплексные линии подготовки поверхности, включая:
Такой подход позволяет заказчику получить полностью интегрированное производственное решение.
Заключение
Дробеметная обработка является одной из наиболее эффективных технологий подготовки металлических поверхностей перед окраской, сваркой, нанесением защитных покрытий и другими производственными операциями. Высокая производительность, стабильное качество очистки, возможность автоматизации и низкие эксплуатационные затраты делают дробеметные установки оптимальным выбором для современных промышленных предприятий.
Правильно подобранное оборудование позволяет не только улучшить качество продукции, но и сократить производственные издержки, увеличить ресурс защитных покрытий и повысить общую эффективность производства.
Если вы планируете приобрести новую дробеметную установку, модернизировать существующее оборудование или подобрать комплексное решение для подготовки поверхности, специалисты Техвагонмаш помогут провести технический анализ, подобрать оптимальную конфигурацию оборудования и разработать проект с учетом особенностей вашего производства.
Свяжитесь с нашими специалистами, чтобы получить профессиональную консультацию и подобрать оборудование, которое обеспечит максимальную производительность и надежность на вашем предприятии.
