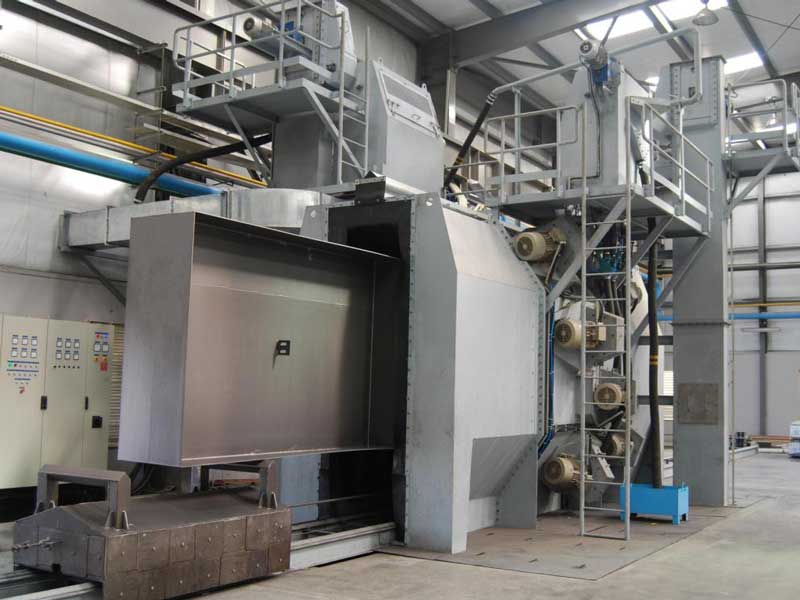

Дробеметная камера для очистки сварных металлоконструкций
Камера дробеметная предназначена для дробеметной очистки сварных металлоконструкций (до 2-й степени согласно ГОСТ 9.402-80 PSA2½ ISO 8501-2) в стационарных условиях.
Подача металлоконструкции через дробеметную камеру может осуществляться по рольгангу или на тележке (тележка состоит из двух секций, соединенных между собой). Расположение дробеметных аппаратов позволяет обеспечить очистку сложных металлоконструкции со всех сторон. При этом обеспечивается очистка торцевых поверхностей, ребер жесткости, сварных швов.
Применение
- Дробеметная очистка от окалины, ржавчины нестандартных крупногабаритных металлоконструкций;
- Дробеметная установка идеально подходит для очистки строительных металлоконструкций: двутаровых балок, мостовых балок и т.п..
- Идеальное решение для подготовки поверхности перед покраской.
Принцип работы
Обрабатываемые изделия с помощью цехового крана загружаются на тележку (или рольганг) и подаются через дробеметную камеру. Включаются приводы дробемётных аппаратов и производится очистка металлоконструкций дробью.

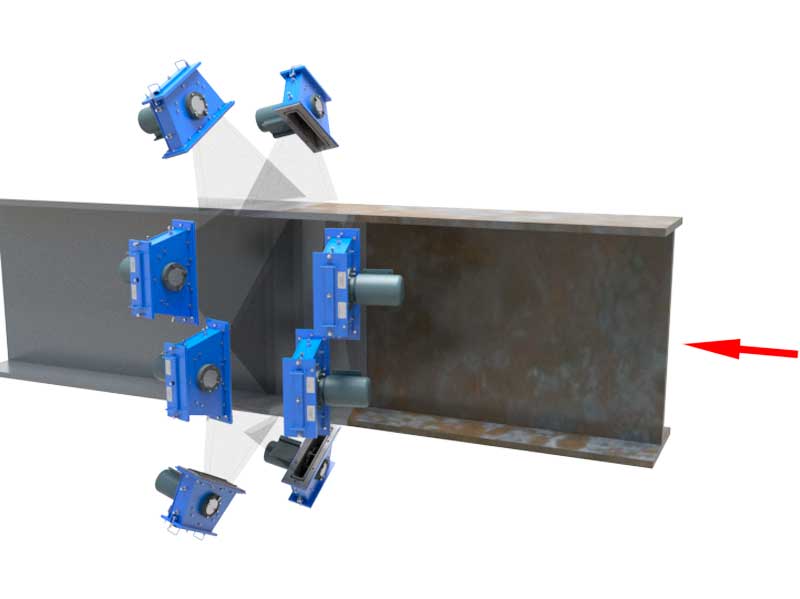

Расположение дробеметных аппартов (два контура) позволяет обеспечить полную очистку изделий (в том числе торцевых поверхностей, ребер жесткости, сварных швов) .
Каждый контур состоит из дробеметных аппаратов расположенных на верхней и нижней частях дробеметной камеры, а также на боковых стенках. Дробеметные аппараты первого контура установлены поперек и с наклоном по направлению прохождения изделия. Дробеметные аппараты второго контура расположены аналогично первому, но с наклоном в противоположную сторону. Таким образом создается поток дроби, позволяющий охватить всю поверхность металлоконструкции.
Технические характеристики:
Наименование показателя |
Единица измерения |
Показатель |
Габаритные размеры обрабатываемых изделий, |
||
длина |
мм |
min 6000 |
ширина |
мм |
1000 |
высота |
мм |
1800 |
Скорость перемещения изделий |
мм |
1-1,2 |
Шероховатость очищенной поверхности |
мкм |
40-80 |
Количество дробеметных аппаратов |
шт |
12 |
Установленная мощность |
кВт |
160 |
Количество отсасываемого воздуха, |
48000 |
|
Габаритные размеры установки: |
||
длина |
мм |
8500 |
ширина |
мм |
7000 |
высота над уровнем пола |
мм |
6800 |
глубина приямка |
мм |
1350 |
Масса камеры |
т |
46 |
