Дробеметная установка предназначена для очистки листового и профильного проката от грязи, ржавчины и окалины. Подлежащий обработке листовой или профильный прокат с помощью транспортирующего устройства подается в дробеметную камеру, где в автоматическом режиме происходит его дробеметная очистка со всех сторон за один проход.
Процесс регенерации отработанной дроби происходит в замкнутом цикле непрерывно, что обеспечивается подачей дроби винтовым конвейером и элеватором в сепаратор и дробеотделитель и далее в бункер-накопитель.
По желанию заказчика возможна поставка рольгангов, подающих и приемных стеллажей, системы очистки отсасываемого воздуха.

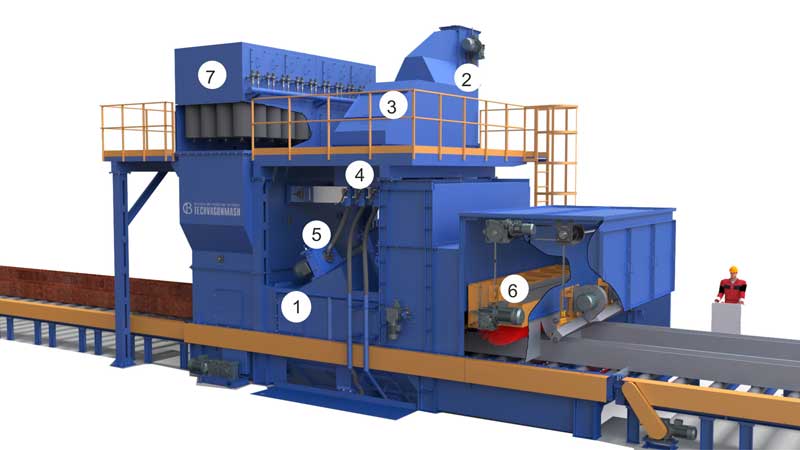

| 1. Рабочая камера | 5. Дробеметные аппараты |
| 2. Элеватор | 6. Узел уборки дроби |
| 3. Сепаратор | 7. Фильтровальная установка |
| 4. Бункер-накопитель |
Описание составных частей
Рабочая камера
Рабочая камера предназначена для ограничения рабочей зоны дробеметной очистки. Внутренняя поверхность рабочей камеры защищена от воздействия потоков дроби (прямых и рикошетных) металлическими листами из марганцовистой стали толщиной 12 мм. Для предотвращения вылета дроби за пределы установки, тамбура оснащены резиновыми шторами.
Система сбора и регенерации абразива
Система рециркуляции абразива предназначена для сбора дроби, выброшенной дробеметными аппаратами, ее сепарации и подачи к дробеметным аппаратам.
В состав системы сбора и регенерации абразива входит:
- щетки для уборки дроби;
- винтового конвейера
- элеватора;
- сепаратора;
- бункера-накопителя;
- дробеотделителя.

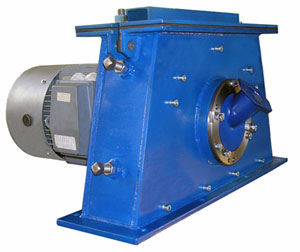

Дробеметные аппараты
Дробеметные аппараты предназначены для создания высокоскоростного направленного потока металлической дроби при очистке металла, проката, литья, поковок, сварных конструкций, а также при создании поверхностного наклепа в целях упрочнения деталей.

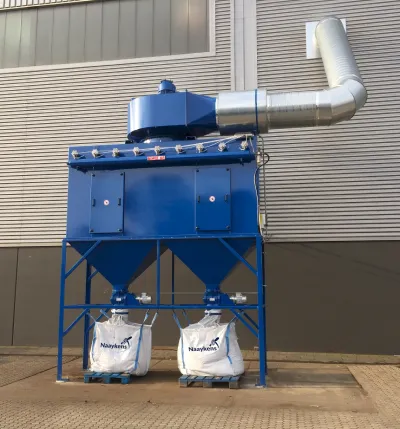

Фильтровальная установка
Фильтровальная установка рольганговой дробеметной установки установлена на входной секции рабочей камеры.
В фильтровальной установке размещены фильтровальные патроны и система встряхивания патронов, которая обеспечивает очистку патронов от пыли. Встряхивание патронов от пыли производится подачей в патрон кратковременного импульса сжатого воздуха. При этом пыль, скопившаяся на патроне, осыпается в бункер сбора пыли, а процесс фильтрации воздуха не прекращается.
Технические характеристики
| Наименование показателя | Модели | ||||
|---|---|---|---|---|---|
| КД-800 | КД-1600 | КД-2600 | КД-3200 | ||
| 1. | Габаритные размеры очищаемых изделий: | ||||
| ширина, мм | 800 | 1600 | 2600 | 3200 | |
| длина, не менее, мм | 1200 | 2500 | 2500 | 2500 | |
| высота, не более, мм | 350 | 500 | 500 | 500 | |
| 2. | Скорость перемещения проката, м/мин | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 |
| 3. | Высота микронеровностей обработанной поверхности, мкм | 40-80 | |||
| 4. | Количество дробеметных аппаратов, шт | 4 | 4 | 6 | 6 |
| 5. | Установленная мощность электродвигателей, кВт | 92 | 116 | 120 | 210 |
| 6. | Масса оборудования, т | 9.5 | 27 | 30 | 42 |

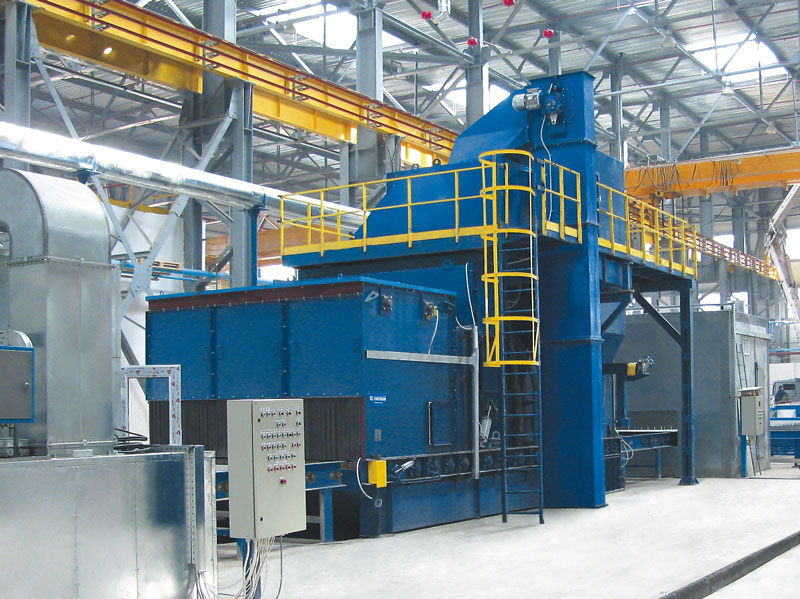

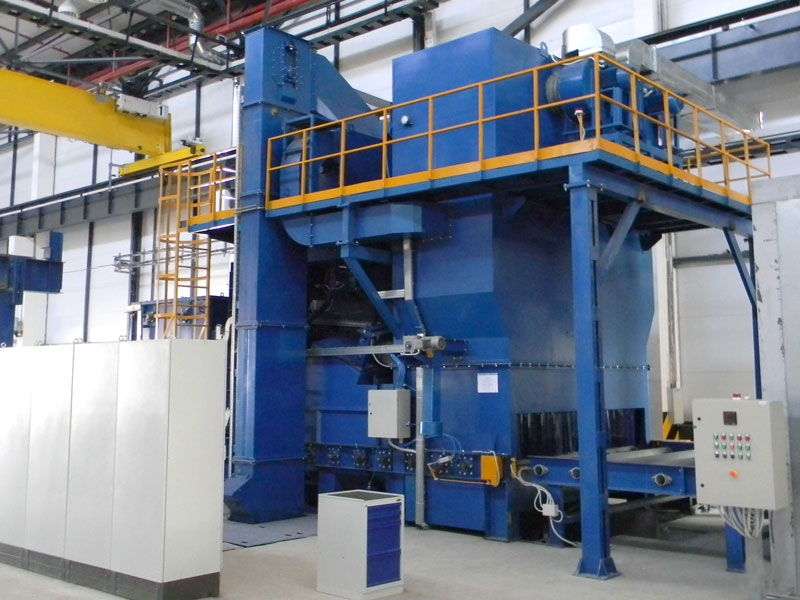

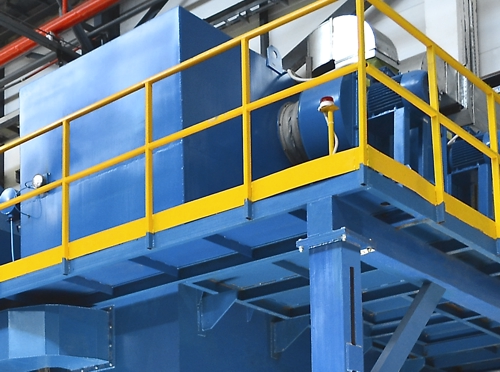

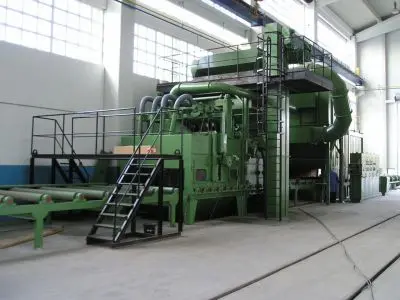

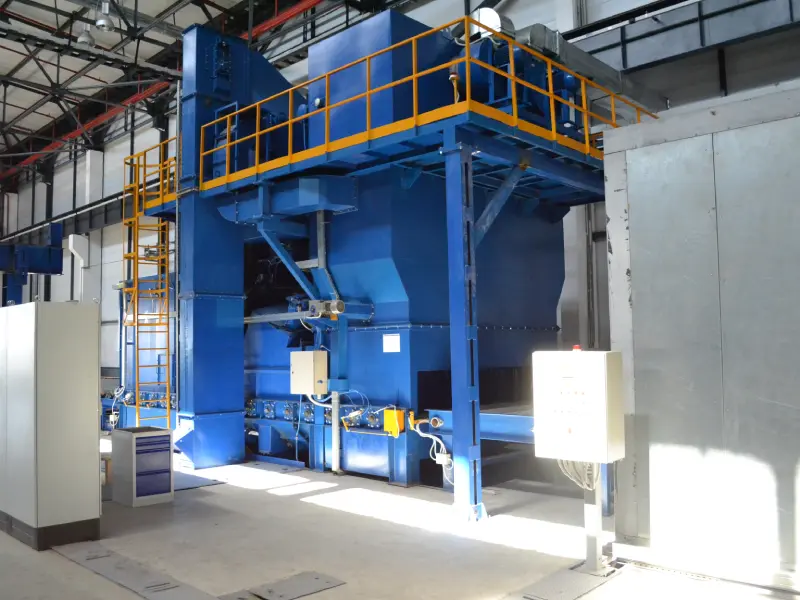

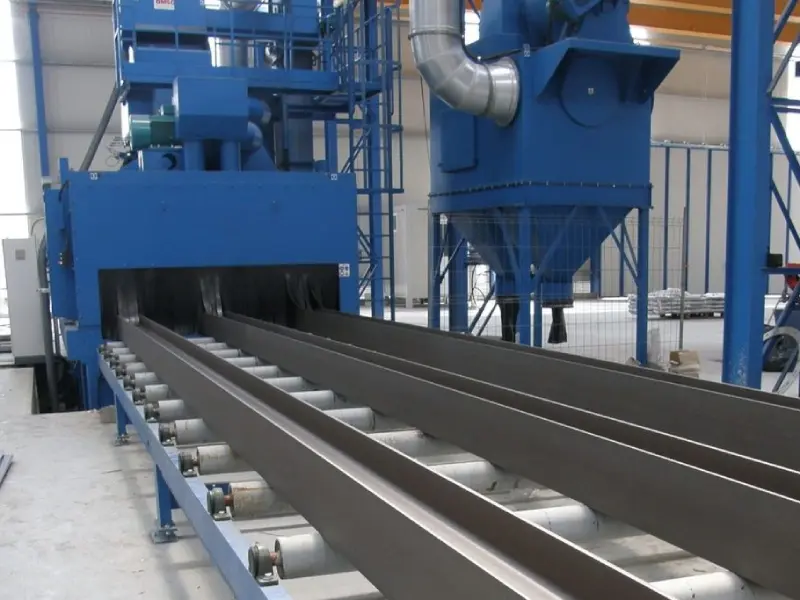

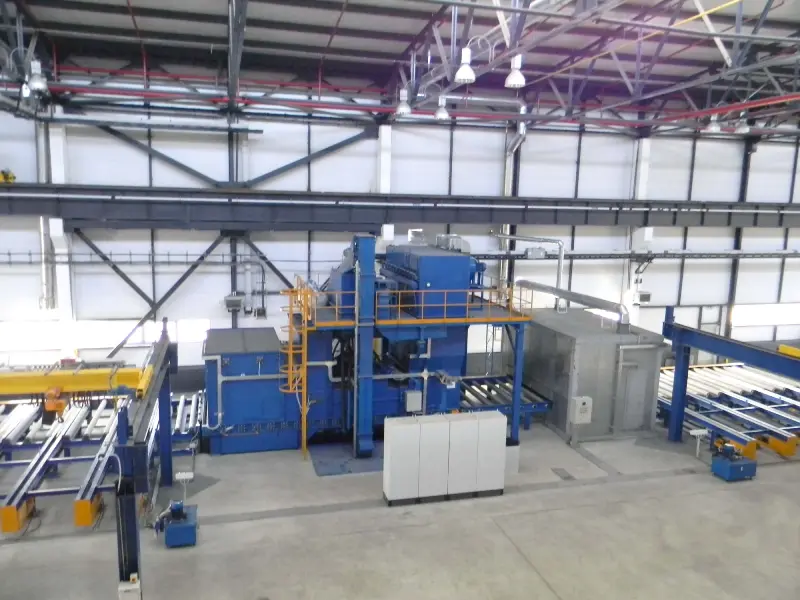

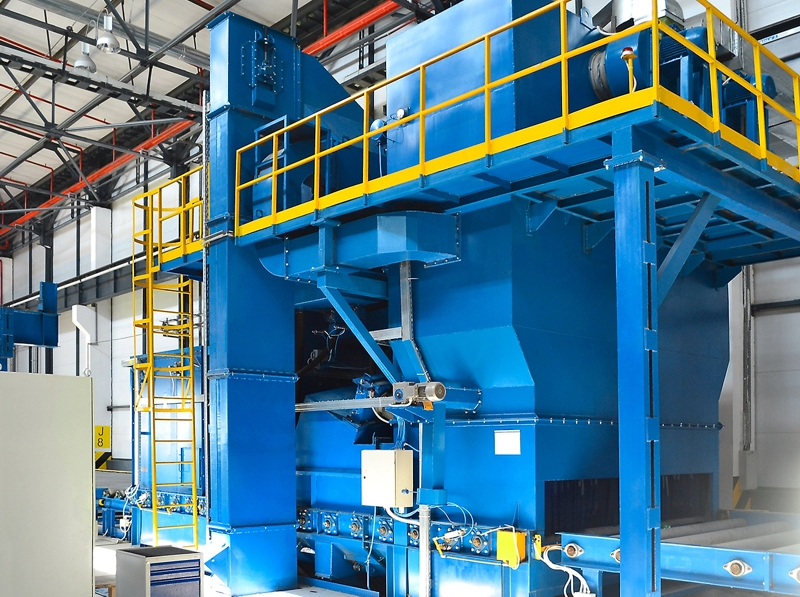

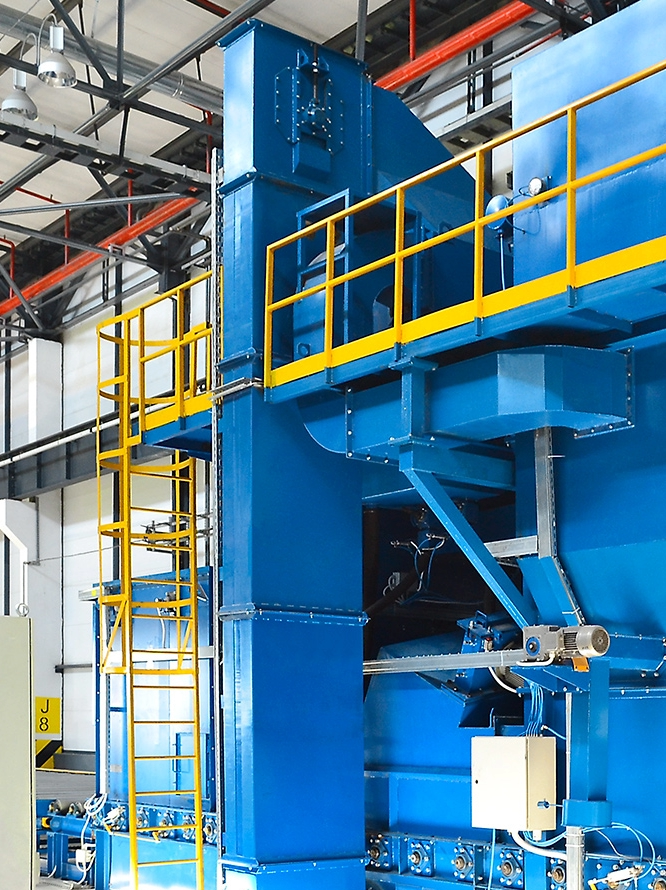

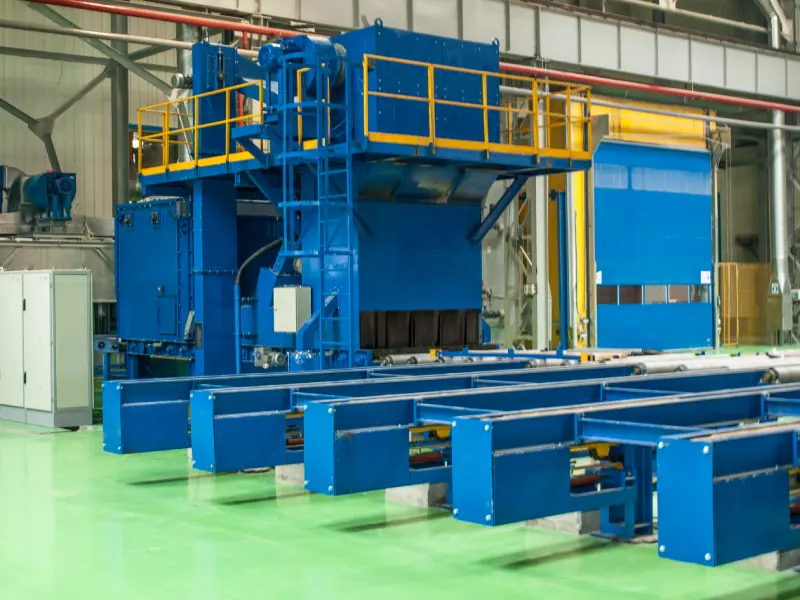

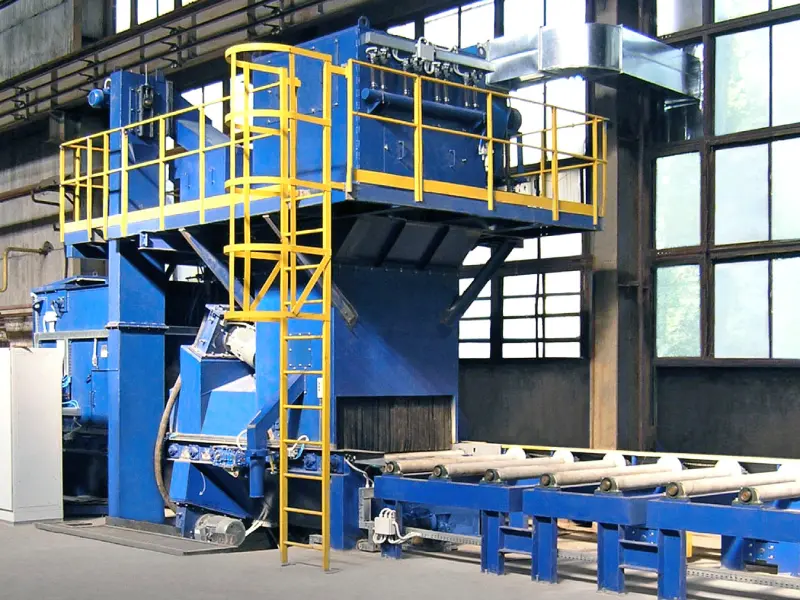

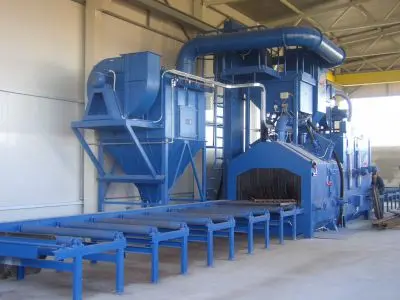

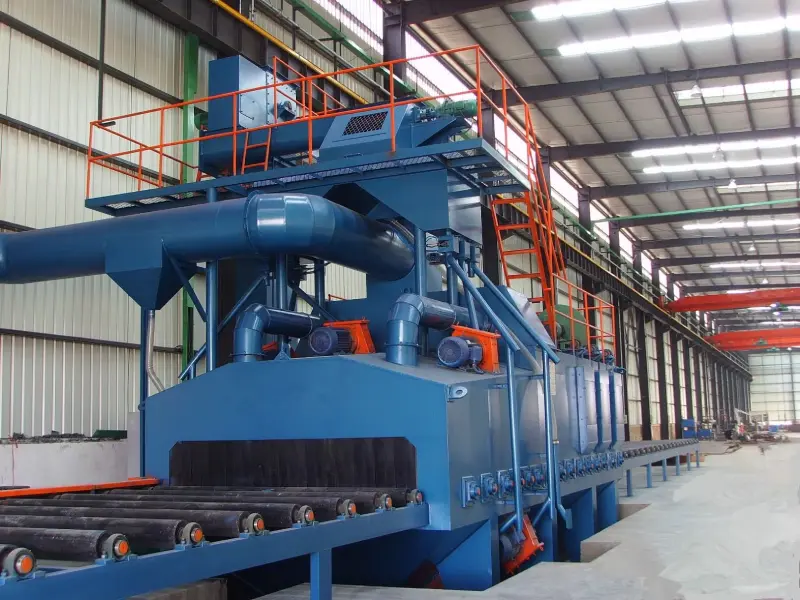

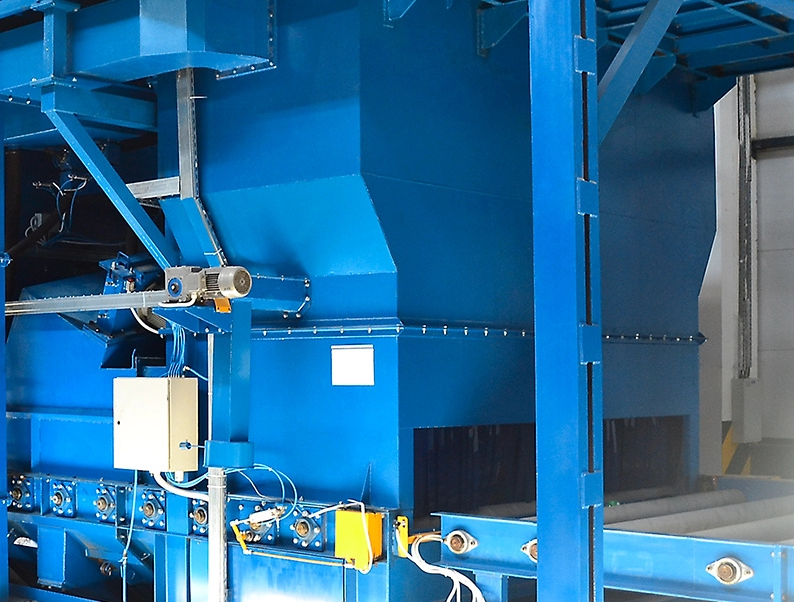

Фото оборудования
Опции
Технические опции для оборудования
1. Системы очистки и фильтрации воздуха:
- Картриджные фильтры, циклоны.
- Системы аспирации с автоматической регенерацией фильтров.
2. Дополнительная защита камер:
- Комплект дополнительной защиты рабочей камеры (марганцовистая сталь).
3. Автоматизация и управление:
- Интеграция в общезаводскую систему управления.
- Диагностика и удаленный мониторинг.
Функциональные расширения
1. Загрузочные системы:
- Подающие и приемные рольганги.
- Поперечные загрузочные столы.
- Манипуляторы или подъемники для загрузки крупногабаритных деталей.
2. Сортировка и контроль качества:
- Видеокамеры и датчики контроля чистоты поверхности.
3. Звуко- и виброизоляция:
- Дополнительные звукоизоляционные кожухи.
- Демпфирующие опоры или виброизоляторы.
Сервисные и проектные опции
1. Индивидуальная компоновка и проект под заказ:
- Разработка нестандартных решений под специфическую продукцию.
- Интеграция в производственную линию заказчика.
2. Пусконаладка и обучение персонала.
3. Расходные материалы и запасные части:
- Наличие на складе, поставка по графику.
4. Сервисное обслуживание:
- Сервисные контракты (гарантийное и постгарантийное обслуживание).
- Аудит состояния оборудования и плановый ремонт.
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
