Дробеметные камеры с поворотным столом имеют различные типоразмеры и производятся с размером стола от 1000 мм до 3500 мм.
Необходимая конфигурация дробеметной установки определяется в зависимости от характеристик обрабатываемых изделий, требуемой производительности, производственных условий заказчика.

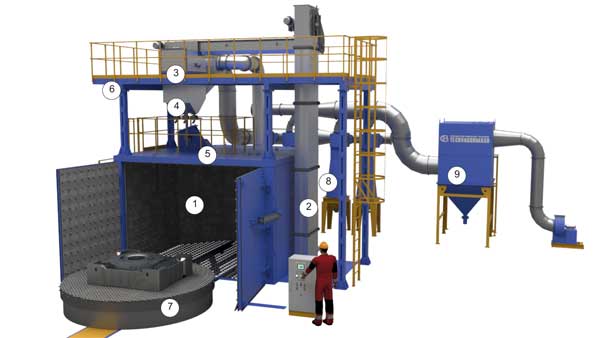

Схема дробеметной камеры
1. Рабочая камера
2. Элеватор
3. Сепаратор
4. Дробеотделитель
5. Дробеметные аппараты (3 шт.)
6. Металлоконструкция
7. Тележка с поворотным столом
8. Циклоны
9. Фильтровальная установка
Применение дробеметных камер с поворотным столом
Дробеметная камера с поворотным столом является универсальным решением для производств, где не требуется высокая производительность. Очистка на поворотном столе позволяет очищать и крупные и мелкие изделия сложной конфигурации. В случае необходимости доочистки теневых участков, возможна ручная дробеструйная очистка рабочим (внутри камеры).

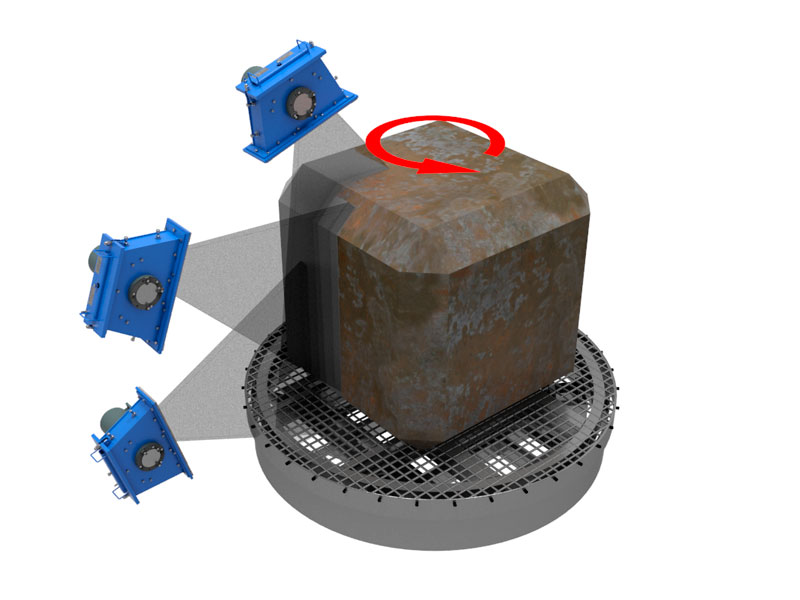

Принцип работы
Обрабатываемые изделия вручную или с помощью цехового крана загружаются на поворотный стол тележки. Тележка с изделиями закатывается в дробеметную камеру, ворота закрываются, включаются вытяжная вентиляция и механизмы агрегата сепарации. Столу тележки придаётся вращательное движение. Включаются приводы дробемётных аппаратов и производится очистка деталей дробью.
Технические характеристики
| # | Наименование показателя | Модель | ||
| ДПС-1500 | ДПС-2500 | ДПС-3500 | ||
| 1. | Диаметр стола (мм) | 1500 | 2500 | 3500 |
| 2. | Высота стола (мм) | 750 | 760 | 780 |
| 3. | Максимальный вес изделия, кг | 2500 | 5000 | 8000 |
| 4. | Максимальная высота изделия (мм) | 1000 | 1400 | 2000 |
| 5. | Количество дробемётных аппаратов, шт. | 2 | 2 | 3 |
| 6. | Мощность дробемётных аппаратов (кВт) | 2х7.5 | 2х11 | 3х18 |
Технические опции для оборудования
1. Системы очистки и фильтрации воздуха:
- Картриджные фильтры, циклоны.
- Системы аспирации с автоматической регенерацией фильтров.
2. Дополнительная защита камер:
- Комплект дополнительной защиты рабочей камеры (марганцовистая сталь).
3. Автоматизация и управление:
- Интеграция в общезаводскую систему управления.
- Диагностика и удаленный мониторинг.
Функциональные расширения
1. Загрузочные системы:
- Манипуляторы или подъемники для загрузки крупногабаритных деталей.
2. Сортировка и контроль качества:
- Видеокамеры и датчики контроля чистоты поверхности.
3. Звуко- и виброизоляция:
- Дополнительные звукоизоляционные кожухи.
- Демпфирующие опоры или виброизоляторы.
Сервисные и проектные опции
1. Индивидуальная компоновка и проект под заказ:
- Разработка нестандартных решений под специфическую продукцию.
- Интеграция в производственную линию заказчика.
2. Пусконаладка и обучение персонала.
3. Расходные материалы и запасные части:
- Наличие на складе, поставка по графику.
4. Сервисное обслуживание:
- Сервисные контракты (гарантийное и постгарантийное обслуживание).
- Аудит состояния оборудования и плановый ремонт.
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
