Окрасочно-сушильная камера предназначена для окрашивания изделий с последующей сушкой окрашенных поверхностей конвективным способом.
Помимо поставки оборудования, предприятие имеет возможность разработки комплексного рабочего проекта по организации, реконструкции или расширению Вашего малярного производства.
Окрасочно-сушильные камеры соответствуют нормам охраны труда и техники безопасности, охраны окружающей среды и противопожарной защиты.
- Окрасочно-сушильные камеры оснащаются системой автоматического пожаротушения;
- Изготовлены из негорючих материалов;
- Взрывозащищенное исполнение вентиляторов и основных элементов вентиляционной системы;
- Система управления блокирует подачу краски в случае прекращения работы системы вентиляции.

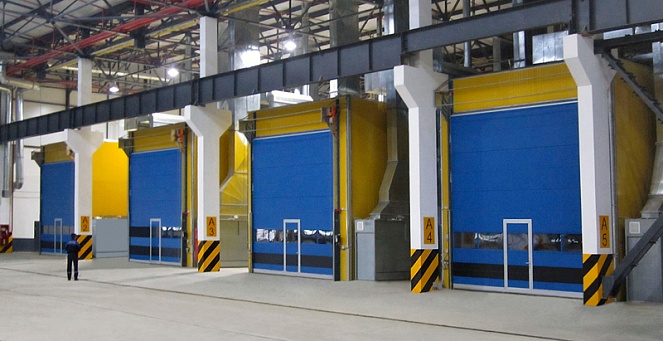

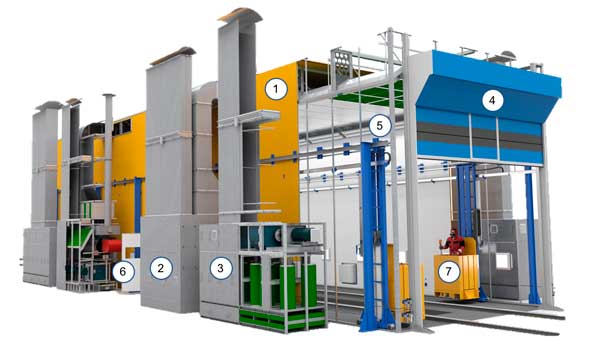

Описание оборудования
1.Рабочая камера
2.Теплогенератор
3. Фильтровальная установка
4. Ворота
5. Система освещения
6. Запасной выход

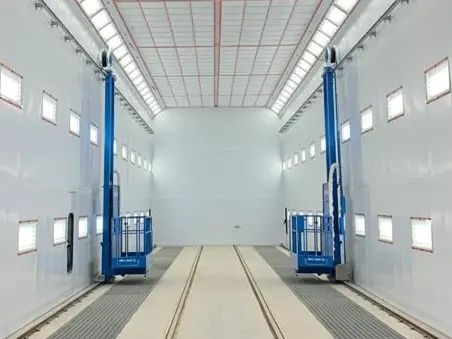

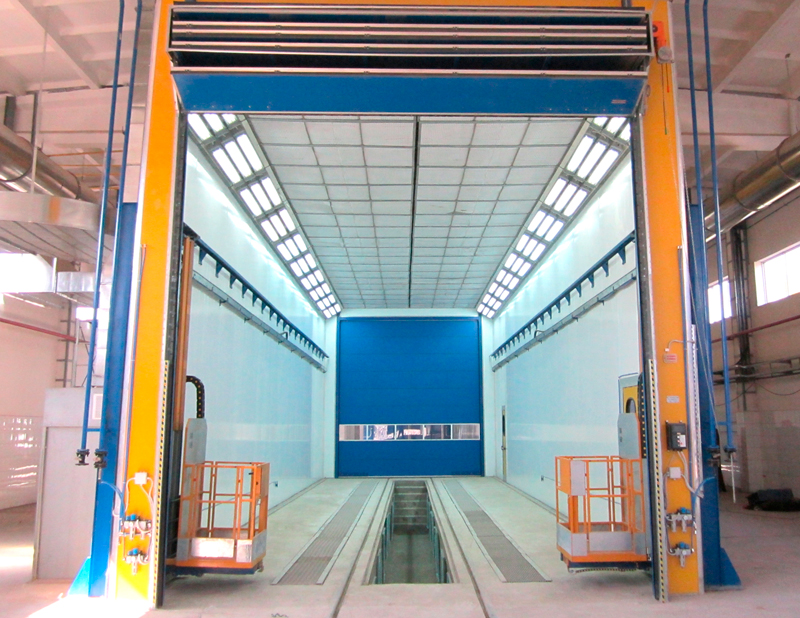

7. Лифт-тележки
Описание составных частей

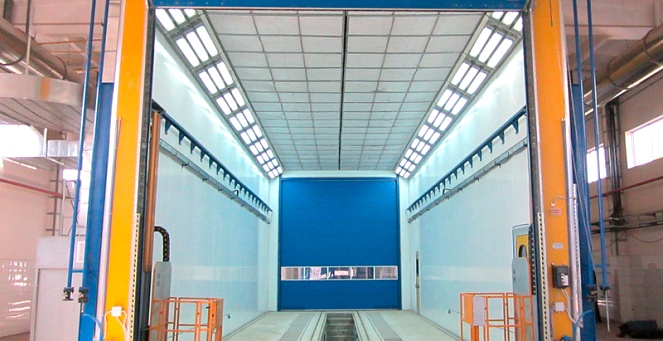

Корпус рабочей камеры
Корпус рабочей камеры представляет собой несущую конструкцию из алюминиевых труб и панелей из сдвоенной оцинкованной стали с изоляцией из пенополиуретана. Панели набираются по принципу «шип-паз», благодаря чему монтаж камеры занимает минимальное время.

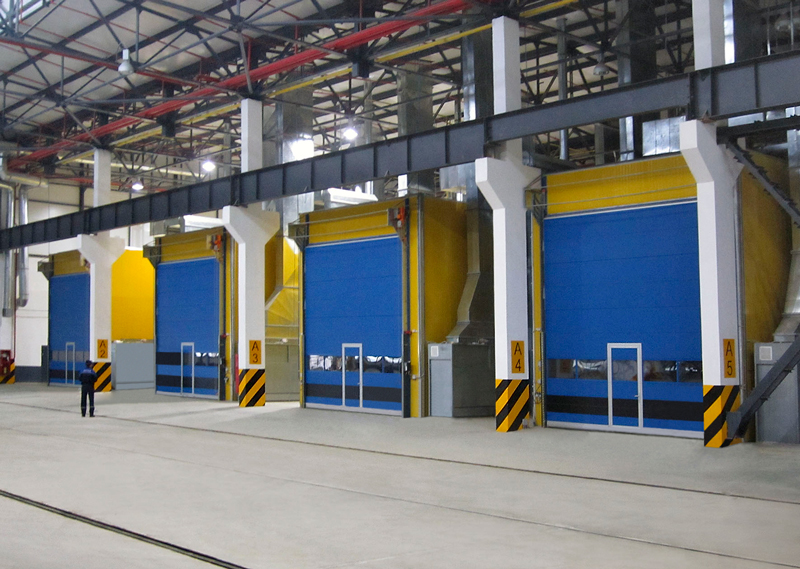

Ролетные ворота
Ролетные ворота окрасочно-сушильной камеры оснащены электроприводом во взрывобезопасном исполнении и комплектуются двумя выносными пультами управления. Все механизмы защищены от окрасочного тумана, что обеспечивает долговечность ворот, предотвращая нарастание слоистой пленки на шарнирных соединениях и поверхностях скольжения.

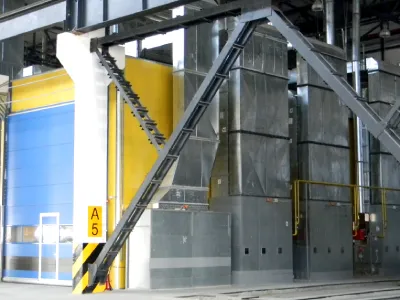

Теплогенаратор
Теплогенератор — специальный комплекс оборудования, предназначенный для очистки, нагрева и подачи воздуха в камеру, а затем его удаления. При различных технологических циклах или режимах отопления, вытяжной воздух может частично или полностью направляться обратно в рабочие зоны с помощью системы регулируемой рециркуляции.
Теплогенератор представляет из себя модульную конструкцию, состоящую из нескольких блоков каркасно-панельного типа. Панели блоков изготовлены из оцинкованной стали, с утеплителем из минеральной ваты.

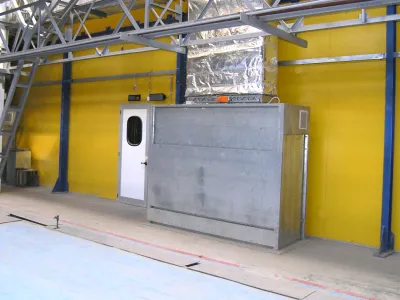

Фильтровальная установка
Установки очистки воздуха — предназначены для очистки выбрасываемого в атмосферу воздуха от окрасочного аэрозоля и паров растворителя.

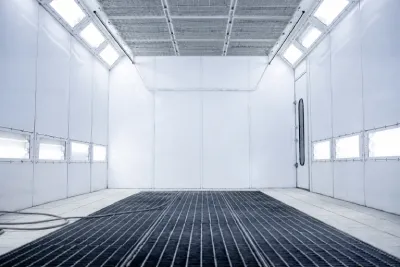

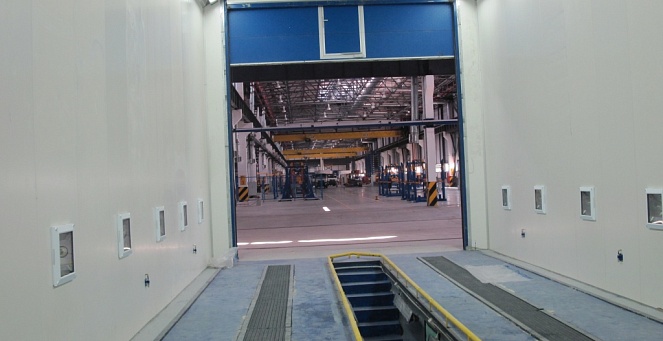

Освещение
В окрасочно-сушильной камере установлены светильники во взрывозащищенном исполнении ip65. Светильники обеспечивают бестеневое освещение мощностью 1000 люкс.
Конструкция светильников легкодоступна для обслуживания, что максимально облегчает работу обслуживающего персонала.
Пульт управления
Пульт управления — позволяет программировать и выводить окрасочную камеру на различные режимы работы (окраски, грунтования, сушки) по температуре и продолжительности. Аппаратура, установленная на шкафу управления, выдерживает скачки напряжения ±20%, электродвигатели ±10%. Камера комплектуется датчиками контроля давления и температуры внутри и снаружи камеры.
Заказать оборудование
Для того чтобы заказать окрасочно-сушильную камеру, скачайте и заполните опросный лист, а затем отправьте его на адрес электронной почты: market@tvagonm.com.ua.
Получить дополнительную консультацию по изготовлению окрасочно-сушильной камеры Вы можете обратившись по телефону:
+38 (067) 818-18-20 (WhatsApp)
Технические характеристики
| Наименование показателя | Показатель | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размеры рабочего пространства, м | 10х5х5 | 12х5х5 | 15х5х5 | 16х6х6 | 18х6х6 | 20х6х6 | 22х6х6 | 24х6х6 | 26х6х6 | 28х6х6 | 30х6х6 | 32х6х6 |
| Наружные габариты, мм | 10х7х4,5 | 12х7х4,5 | 15х7х4,5 | 16х8х6,5 | 18х9х6,5 | 20х9х6,5 | 22х9х6,5 | 24х9х6,5 | 26х9х6,5 | 28х9х6,5 | 30х9х6,5 | 32х9х6,5 |
| Входные ворота, м | 3,7х4,5 | 3,7х4,5 | 3,7х4,5 | 4х5,5 | 4х5,5 | 4х5,5 | 4х5,5 | 4х5,5 | 4х5,5 | 4х5,5 | 4х5,5 | 4х5,5 |
| Температура окраски, °C | 18-20 | |||||||||||
| Температура сушки, °C | до 80 | |||||||||||
| Скорость воздушного потока, м/с | 0,25 | |||||||||||
| Освещенность на высоте 1,5 м, люкс | 1000 | |||||||||||
| Теплогенератор | ||||||||||||
| Производительность по воздуху, м³/ч | 36000 | 45000 | 60000 | 72000 | 90000 | 120000 | 130000 | 150000 | 160000 | 170000 | 180000 | 210000 |
| Тепловая мощность, кВт | 232 | 255 | 464 | 510 | 699 | 928 | 1020 | 1160 | 1392 | 1450 | 1530 | 1624 |
| Энергоноситель | Газ, дизельное топливо, перегретый пар, электроэнергия | |||||||||||
| Фильтровентиляционная установка | ||||||||||||
| Производительность по воздуху, м³/ч | 36000 | 45000 | 60000 | 72000 | 90000 | 120000 | 130000 | 150000 | 160000 | 170000 | 180000 | 210000 |
| Мощность, кВт | 11 | 11 | 22 | 22 | 44 | 44 | 44 | 55 | 66 | 66 | 66 | 77 |
| Общее потребление электроэнергии (без электрического теплообменника), кВт | 22 | 30 | 40 | 44 | 77 | 84 | 88 | 110 | 122 | 128 | 132 | 154 |
| Электропитание | 3 фазы, 380 В, 50 Гц | |||||||||||

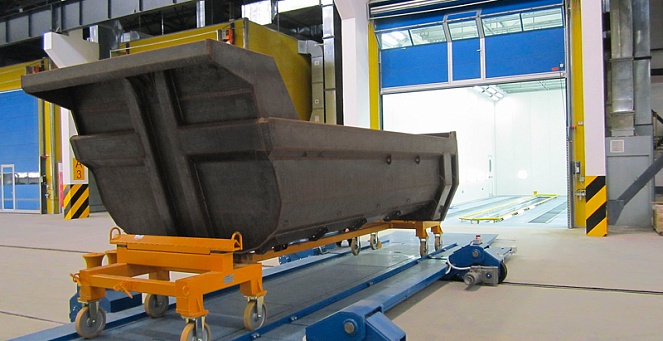

Дополнительное оборудование:
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
