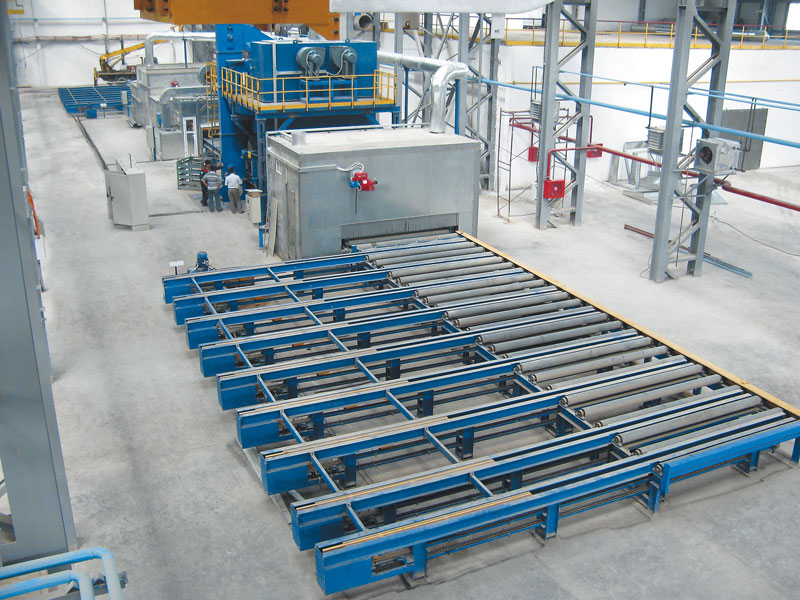

Линия предназначена для дробеметной очистки (до 2-й степени согласно ГОСТ 9.402-80 (PSA2½ ИСО 8501-2)), грунтовки и сушки поверхности листового и профильного проката.

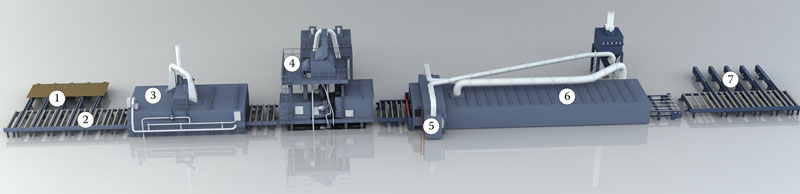

| 1. Загрузочный конвейер | 5. Камера грунтовки |
| 2. Транспортная система | 6. Камера сушки |
| 3. Камера сушки | 7. Приемный конвейер |
| 4. Дробеметная камера |
Камера сушки и нагрева
Камера сушки и нагрева просушивает металлопрокат от влаги, а также нагревает его до температуры 35-45 С, что после удаления окалины и консервирования сократит время сушки. По желанию заказчика возможно изготовление камеры с обогревом газом или дизельным топливом.
Камера дробеметная
Камера дробеметная предназначена для очистки обрабатываемого металлопроката до 2-й степени согласно ГОСТ 9.402-80 (PSA2½ ИСО 8501-2).Работа установки заключается в очистке поверхности металлопроката стальной дробью. Дробь на поверхность изделий выбрасывается вращающимися турбинами дробеметных аппаратов. При этом скорость вылета дроби достигает 80-90 м/сек.
При взаимодействии дроби с очищаемой поверхности происходит удаление ржавчины, окалины, грязи, достигается степень очистки 2 (PSA 2 1/2 ISO 8501-2). В зависимости от требуемой производительности и размеров металлопроката в камере установлено от 4 до 8 дробеметных аппаратов. Дробеметная камера имеет в своем составе систему очистки отсасываемого воздуха. Обеспечивает очистку отсасываемого воздуха от пыли согласно требованиям ГН 2.2.5.686-98 РФ.
Камера окраски
Камера окраски предназначена для нанесения в автоматическом режиме быстросохнующих грунтов. Камера оборудована системой окрасочных сопел, которые в автоматическом режиме наносят грунт на всю поверхность металлопроката. Установка для окраски рассчитана на применение почти всех грунтов и снабжена регулирующей аппаратурой позволяющей наносить грунты толщиной от 15 до 70 мкм.
Камера сушки
Камера сушки предназначена для сушки нанесенного на металлопрокат грунта. В режиме сушки камера работает в режиме рециркуляции, с забором 10 — 15% свежего воздуха с улицы для предотвращения перенасыщения рециркулируемого воздуха растворителями, что может привести к образованию взрывоопасной смеси. Благодаря принципу рециркуляции режим сушки очень экономичен (потребление электроэнергии ниже, и составляет всего 40% по сравнению с режимом окраски). При рециркуляции воздух пропускается через карманные фильтры предварительной очистки, потолочные и напольные фильтры.
Транспортная система
Транспортная система предназначена для передачи металлопроката по технологическим операциям. Транспортная система имеет плавную регулировку скорости.
Управление линией на протяжении всего производственного процесса полностью автоматизировано и осуществляется одним оператором с пульта управления.
