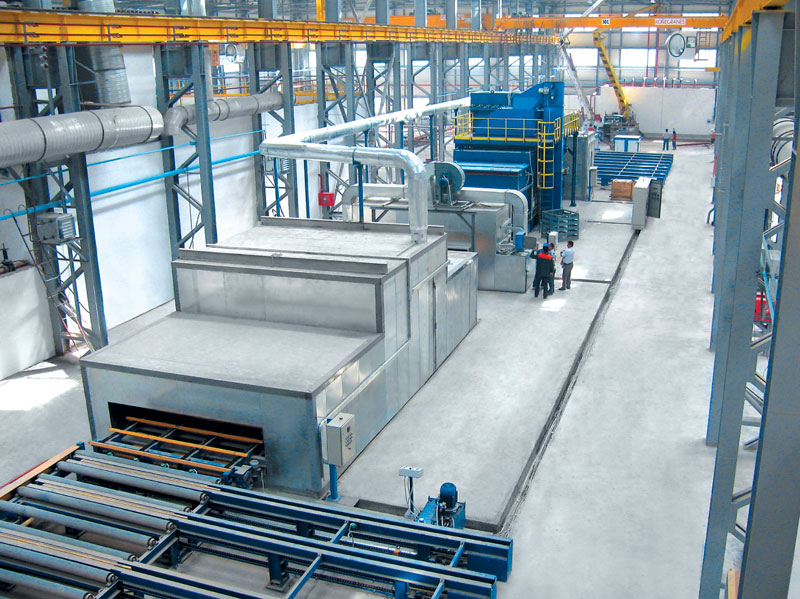

Лінія дробометного очищення та консервації металопрокату

Лінія дробометного очищення та консервації металопрокату Лінія дробометного очищення та консервації металопрокату

Відео

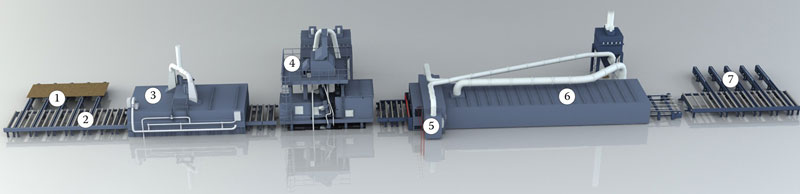

1. Завантажувальний конвеєр
2. Транспортна система
3. Камера сушіння
4. Дробометна камера
5. Камера ґрунтовки
6. Камера сушіння
7. Приймальний конвеєр

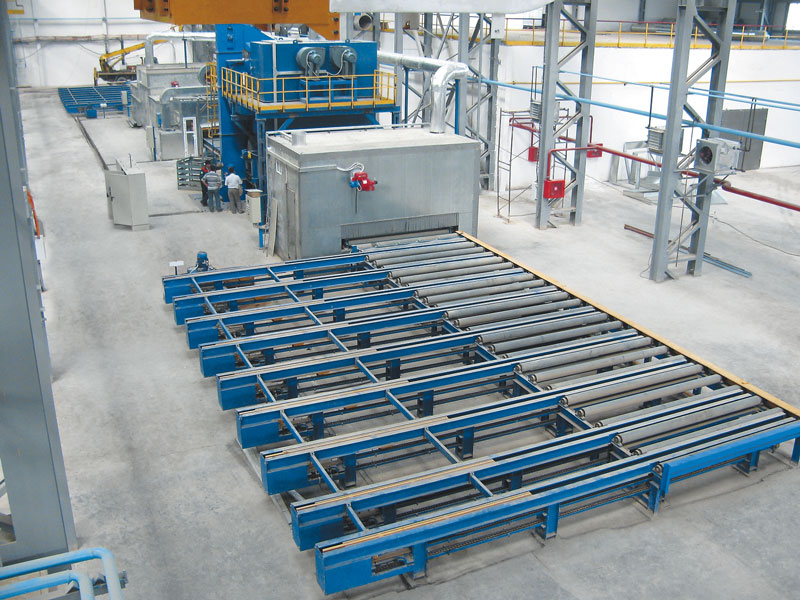

Камера сушіння та нагрівання

Камера сушіння та нагрівання просушує металопрокат від вологи, а також нагріває його до температури 35-45 С, що після видалення окалини та консервування скоротить час сушіння. За бажанням замовника можливе виготовлення камери з обігрівом газом чи дизельним паливом.

Камера дробометна

Камера дробометна призначена для очищення оброблюваного металопрокату до 2-го ступеня згідно з ГОСТ 9.402-80 (PSA2½ ISO 8501-2).Робота установки полягає в очищенні поверхні металопрокату сталевим дробом. Дроб на поверхню виробів викидається турбінами, що обертаються дробометних апаратів. У цьому швидкість вильоту дробу сягає 80-90 м/сек.

При взаємодії дробу з поверхні, що очищається, відбувається видалення іржі, окалини, бруду, досягається ступінь очищення 2 (PSA 2 1/2 ISO 8501-2). Залежно від необхідної продуктивності та розмірів металопрокату в камері встановлено від 4 до 8 дробометних апаратів. Дробометна камера має у своєму складі систему очищення повітря, що відсмоктується. Забезпечує очищення повітря, що відсмоктується, від пилу відповідно до вимог ГН 2.2.5.686-98.

Камера фарбування

Камера фарбування призначена для нанесення в автоматичному режимі ґрунтів, що швидко висихають. Камера обладнана системою фарбувальних сопел, які в автоматичному режимі наносять ґрунт на всю поверхню металопрокату. Установка для фарбування розрахована на застосування багатьох грунтів і забезпечена регулювальною апаратурою, що дозволяє наносити грунти товщиною від 15 до 70 мкм.

Камера сушіння

Камера сушіння призначена для сушіння нанесеного на металопрокат ґрунту. У режимі сушіння камера працює в режимі рециркуляції, із забором 10 - 15% свіжого повітря з вулиці для запобігання перенасиченню рециркулюючого повітря розчинниками, що може призвести до утворення вибухонебезпечної суміші. Завдяки принципу рециркуляції режим сушіння дуже економічний (споживання електроенергії нижче, і становить лише 40% порівняно з режимом фарбування). При рециркуляції повітря пропускається через кишенькові фільтри попереднього очищення, стельові та фільтри для підлоги.

Транспортна система

Призначена для передачі металопрокату за технологічними операціями. Транспортна система має плавне регулювання швидкості.

Управління лінією

Управління лінією протягом усього виробничого процесу повністю автоматизовано та здійснюється одним оператором з пульта керування.
