Універсальний стенд складання та зварювання котлів

Універсальний стенд складання та зварювання котлів

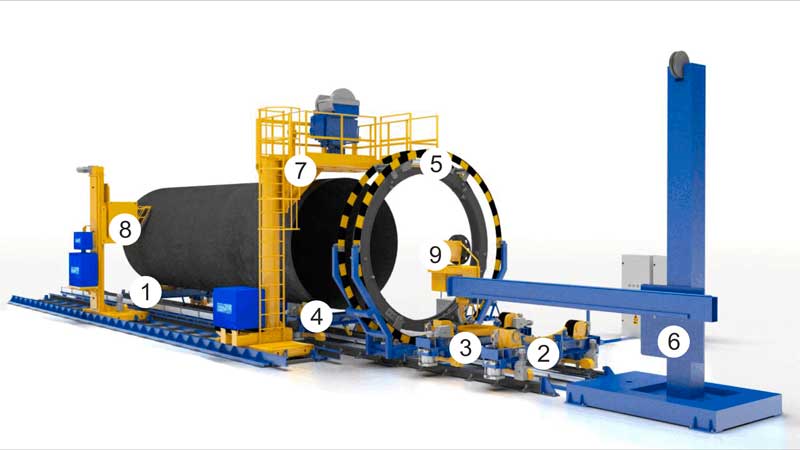

1. Роликові опори поздовжнього переміщення;

2. Роликові опори обертання;

3. Центратори зовнішні

4. Установки для зварювання внутрішнього шва;
5. Установки для зварювання зовнішнього шва;

6. Візок механізований;

7. Зварювальний трактор;

8. Електроустаткування.


Відео


Цей комплекс універсальний та дозволяє локалізувати виробництво котлів на компактній ділянці. Він забезпечує випуск на одній установці широкого спектру котлів різних діаметрів із незначним переналагодженням.

Лінія оснащена зовнішнім центратором, який автоматично забезпечує суміщення країв царг під зварювання, чим значно знижує трудомісткість складання та гарантує якісне складання під автоматичне зварювання.

Зібрані елементи котла зварюються автоматичними установками для зварювання внутрішнього та зовнішнього шва, встановленими на зварювальні колони. По позиціях складання та зварювання частини котла та весь котел переміщуються за допомогою транспортної системи, що керується з пульта оператора.

Зварювання проблемного замикаючого стику всередині котла виконується зварювальним апаратом ESAB у повністю автоматичному режимі без присутності зварювальника всередині котла. Спостереження за процесом зварювання винесено на дисплей пульта керування.

Високий рівень механізації та автоматизації дозволяє гарантувати високу якість за високої продуктивності, забезпечує високу культуру виробництва.
