Универсальный стенд сборки и сварки котлов

Универсальный стенд сборки и сварки котлов

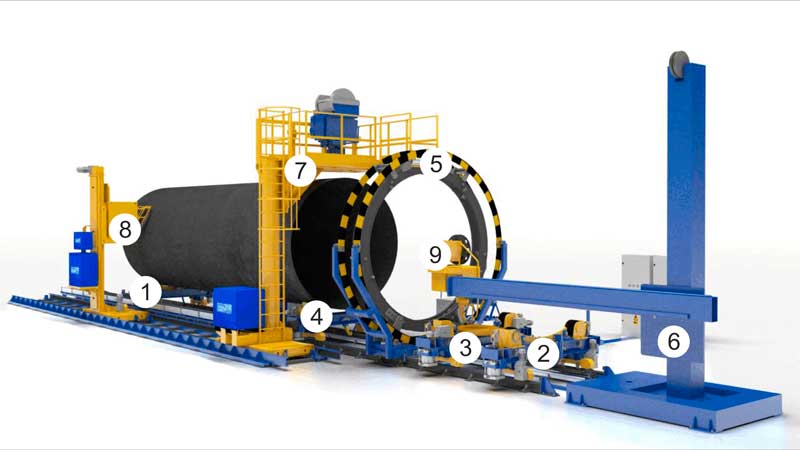

1. Роликовые опоры продольного перемещения;

2. Роликовые опоры вращения;

3. Центраторы наружные

4. Установки для сварки внутреннего шва;

5. Установки для сварки наружного шва;

6. Тележка механизированная;

7. Сварочный трактор;

8. Электрооборудование.

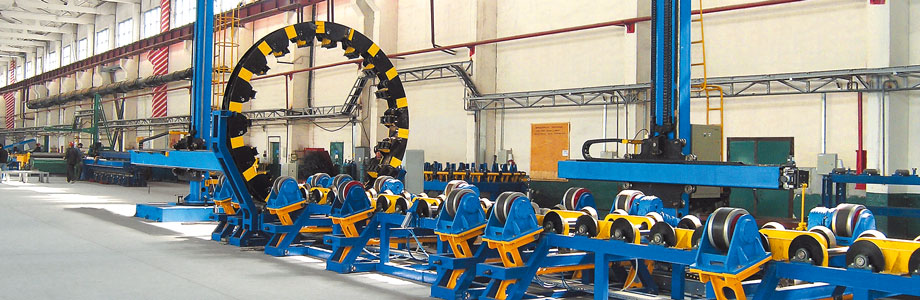

Данный комплекс универсальный и позволяет локализовать производство котлов на компактном участке. Он обеспечивает выпуск на одной установке широкого спектра котлов разных диаметров с незначительной переналадкой.

Линия оснащена наружным центратором, который автоматически обеспечивает совмещение кромок царг под сварку, чем значительно снижает трудоёмкость сборки и гарантирует качественную сборку под автоматическую сварку.

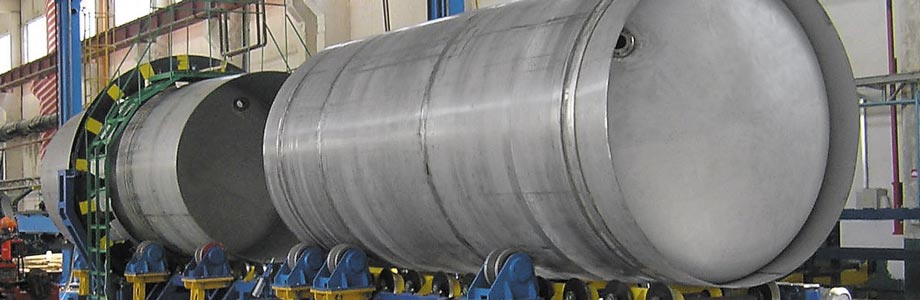

Собранные элементы котла свариваются автоматическими установками для сварки внутреннего и наружного шва, установленными на сварочные колонны. По позициям сборки и сварки части котла и весь котёл перемещаются при помощи транспортной системы, управляемой с пульта оператора.

Сварка проблемного замыкающего стыка внутри котла выполняется сварочным аппаратом фирмы ESAB в полностью автоматическом режиме без присутствия сварщика внутри котла. Слежение за процессом сварки вынесено на дисплей пульта управления.

Высокий уровень механизации и автоматизации позволяет гарантировать высокое качество при высокой производительности, обеспечивает высокую культуру производства.
