Автоматизовані свердлильні комплекси
Автоматизовані свердлильні комплекси призначені для продуктивної координатної обробки виробів без попередньої розмітки та застосування кондукторів.
Операції, що виконуються: свердління, розгортання, зенкерування, нарізування різьби.
Свердлильні комплекси проектуються та виготовляються під конкретного замовника, під його номенклатуру продукції та виробничі умови.
Приклади виконаних проектів:
Опис складових частин комплексу
|
Свердлильна головка |
|
Свердлильний портал |
|
|
|
|
Свердлильна головка Suhner (Швейцарія) підвищеної жорсткості та потужності забезпечує високу продуктивність при обробці виробів. Охолодження двигуна примусове від вентилятора, який працює незалежно від режимів роботи обладнання. |

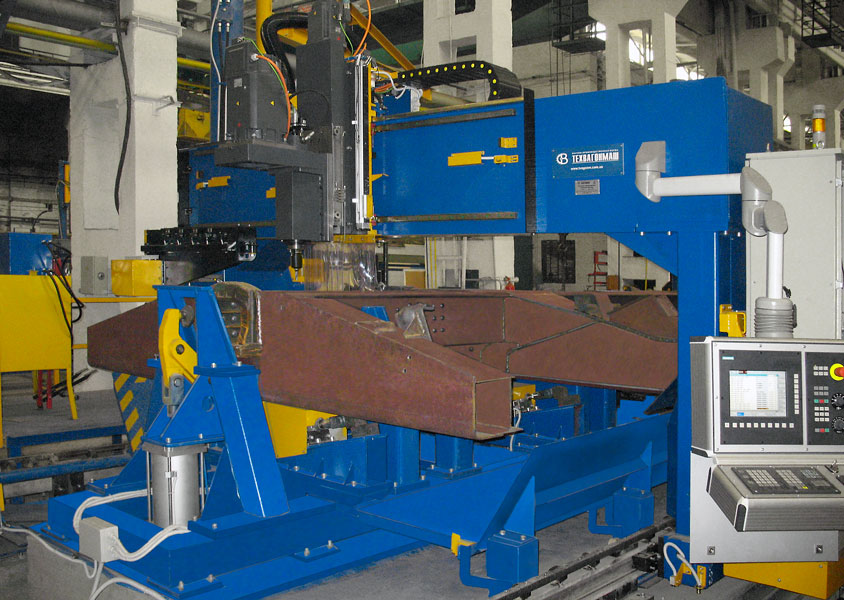

Свердлильний портал оснащений свердлильними головками, магазином змінного інструменту, мобільною панеллю управління, щупом для точного базування щодо виробу, що обробляється, пневмосистемою і системою подачі СОЖ. Переміщення порталу здійснюється за допомогою високоточних сервоприводів. | |
| Затискний стіл |
|
Система сбору ЗОР |
|
|
|
|
Затискний стіл забезпечує надійну фіксацію виробу, що обробляється. Затискач виробу проводиться автоматично за допомогою пневмоциліндрів. Конструкція столу забезпечує стійкість до статичних та динамічних навантажень, поглинає вібрацію під час роботи. |
Установка подачі та збору СОЖ є комплексом обладнання, що забезпечує подачу СОЖ у місце свердління, подальше її відведення в бак, а також фільтрацію СОЖ для подальшого її використання. |
|
|
Магазин змінного інструменту |
|
Система управління |
|
|
|
|
Магазин змінного інструменту забезпечує автоматичну зміну ріжучого інструменту за заданою програмою. При цьому значно знижується час переналагодження обладнання для обробки складних виробів. |
Система управління свердлувального комплексу на базі панелі SINUMERIK 802D. |
