Автоматизированные сверлильные комплексы
Автоматизированные сверлильные комплексы предназначены для производительной координатной обработки изделий без предварительной разметки и применения кондукторов.
Выполняемые операции: сверление, развертывание, зенкерование, нарезание резьбы.
Сверлильные комплексы проектируются и изготавливаются под конкретного заказчика, под его номенклатуру выпускаемой продукции и производственные условия. Опросной лист для заказа оборудования.

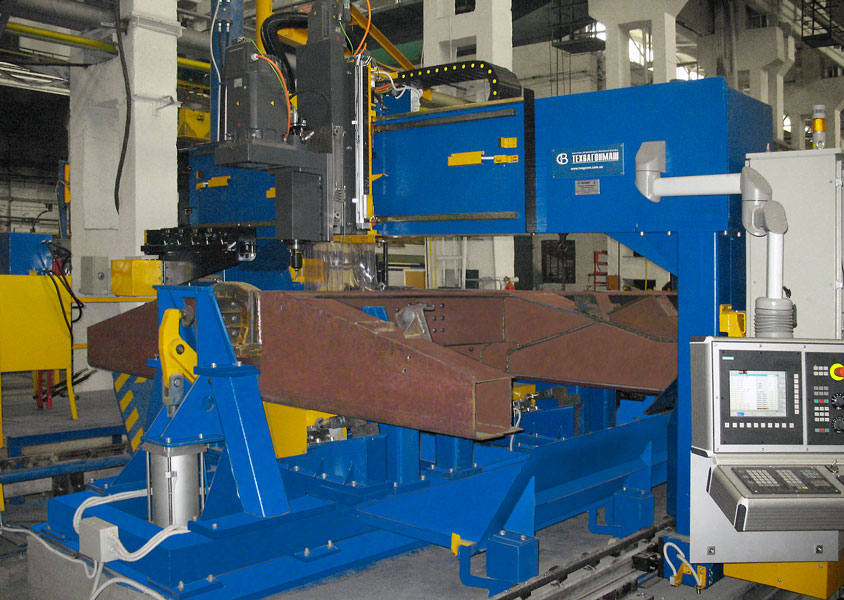

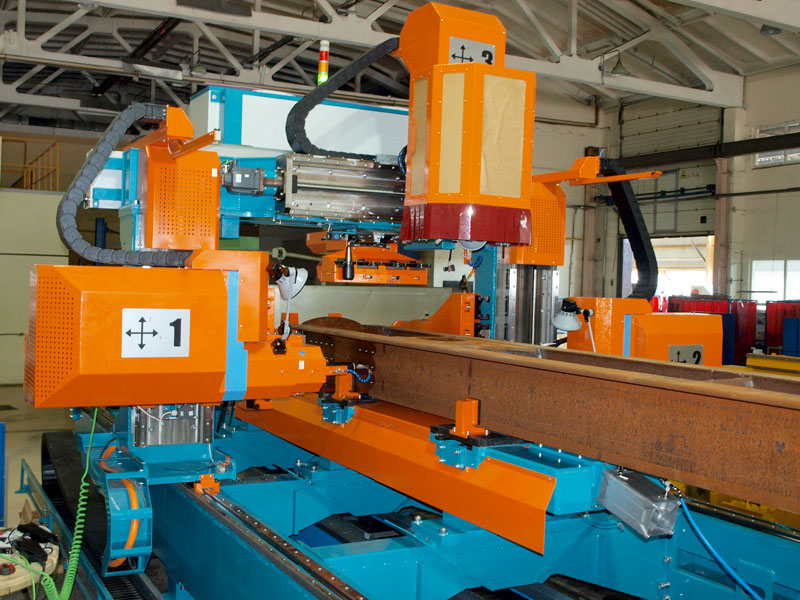

Примеры выполненных проектов:
Описание составных частей комплекса
|
СВЕРЛИЛЬНАЯ ГОЛОВКА |
|
СВЕРЛИЛЬНЫЙ ПОРТАЛ |
|
|
|
|
Сверлильная головка Suhner (Швейцария) повышенной жесткости и мощности обеспечивает высокую производительность при обработке изделий. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы оборудования. |
Сверлильный портал оснащен сверлильными головками, магазином сменного инструмента , мобильной панелью управления, щупом для точного базирования относительно обрабатываемого изделия, пневмосистемой и системой подачи СОЖ. Перемещение портала осуществляется при помощи высокоточных сервоприводов. | |
| ЗАЖИМНОЙ СТОЛ |
|
СИСТЕМА СБОРА СОЖ |
|
|
|
|
Зажимной стол обеспечивает надежную фиксацию обрабатываемого изделия. Зажим изделия производится автоматически с помощью пневмоцилиндров. Конструкция стола обеспечивает устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. |
Установка подачи и сбора СОЖ представляет собой комплекс оборудования обеспечивающий подачу СОЖ в место сверления, последующий ее отвод в бак, а также фильтрацию СОЖ для последующего ее использования. |
|
|
МАГАЗИН СМЕННОГО ИНСТРУМЕНТА |
|
СИСТЕМА УПРАВЛЕНИЯ |
|
|
|
|
Магазин сменного инструмента обеспечивает автоматическую смену режущего инструмента по заданной программе. При этом значительно снижается время переналадки оборудования при обработке сложных изделий. |
Система управления сверлильного комплекса на базе управляющей панели SINUMERIK 802D. |
