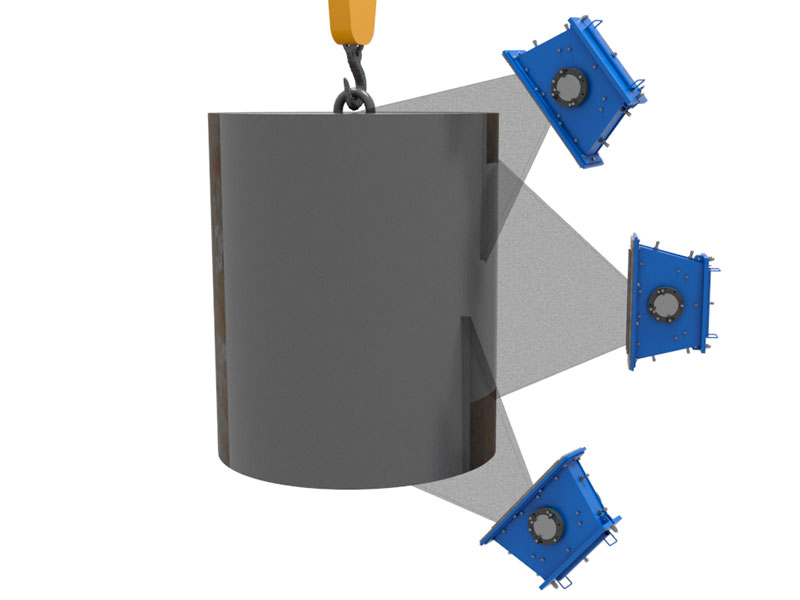

Дробеметные камеры для очистки изделий на подвеске могут применяться как для очистки средних деталей (очистка производится на приспособлении “елочка”) так и крупногабаритных деталей.
Необходимая конфигурация дробеметной установки определяется в зависимости от характеристик обрабатываемых изделий, требуемой производительности, производственных условий заказчика.
Варианты исполнения
— тупиковые;
— проходные;
— Y-образными рельсами;
— с замкнутой транспортной системой.
Применение
- Дробеметная очистка от ржавчины, окалины и заусенцев отливок, поковок, штамповок средних и крупных размеров;
- Дробеметная очистка деталей от формовочного песка;
- Придание изделиям требуемой шероховатости;
- Подготовка изделий перед окраской.
Принцип работы

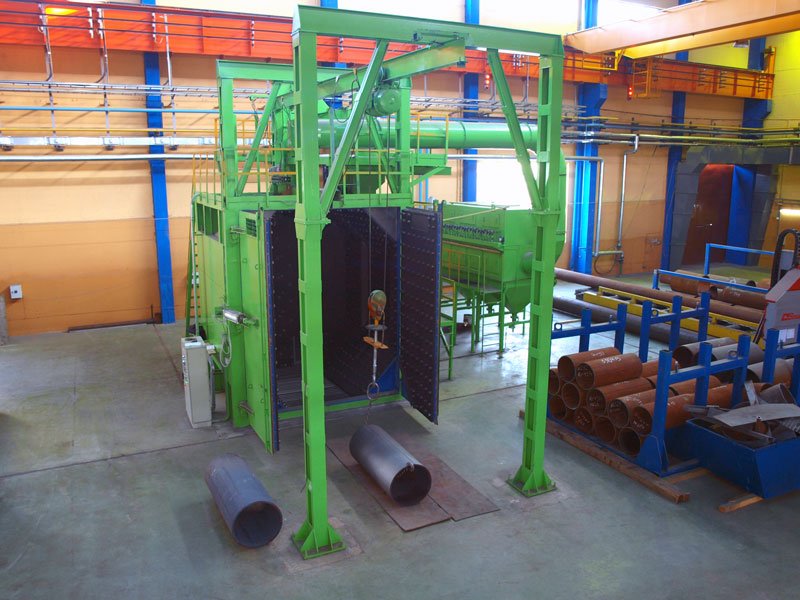

Детали цеховым краном подвешиваются на технологическую подвеску. Технологическая подвеска с деталями поднимается в верхнее положение и подается транспортной системой в камеру. Управление подъемом и перемещением подвески оператор выполняет с помощью переносного пульта управления. По команде оператора створки ворот закрываются пневмоприводом и блокируются от случайного открывания ручными запорами.
Далее дробеметная очистка выполняется в автоматическом режиме. После остановки дробеметных аппаратов оператор открывает ручные запоры и дает команду на открывание створок ворот и перемещение подвески из камеры. Подвеска выезжает из камеры, останавливается в зоне разгрузки и опускается в нижнее положение для осмотра деталей и разгрузки. Далее цикл работы дробеметной камеры повторяется.
Время очистки определяется опытным путем и может колебаться от 1 до 5 мин.
Технические характеристики
| # | Наименование показателя | ДП-1700 | ДП-2100 | ДП-2500 |
| 1. | Грузоподъемность подвески, кг | 1000 | 3000 | 5000 |
| 2. | Наибольшие размеры очищаемых деталей, мм | |||
| диаметр | 1300 | 1300 | 2500 | |
| высота | 1700 | 2100 | 2500 | |
| 3. | Количество и мощность дробеметных аппаратов, кВт | 2х11 | 2х15 | 3х18 |
| 4. | Количество отсасываемого воздуха, м3/час | 4500 | 8000 | 14000 |
Технические опции для оборудования
- Системы очистки и фильтрации воздуха:
- Картриджные фильтры, циклоны.
- Системы аспирации с автоматической регенерацией фильтров.
- Дополнительная защита камер:
- Комплект дополнительной защиты рабочей камеры (марганцовистая сталь).
- Автоматизация и управление:
- Интеграция в общезаводскую систему управления.
- Диагностика и удаленный мониторинг.
Функциональные расширения
- Загрузочные системы:
- Подающие и приемные рольганги.
- Поперечные загрузочные столы.
- Манипуляторы или подъемники для загрузки крупногабаритных деталей.
- Сортировка и контроль качества:
- Видеокамеры и датчики контроля чистоты поверхности.
- Звуко- и виброизоляция:
- Дополнительные звукоизоляционные кожухи.
- Демпфирующие опоры или виброизоляторы.
Сервисные и проектные опции
- Индивидуальная компоновка и проект под заказ:
- Разработка нестандартных решений под специфическую продукцию.
- Интеграция в производственную линию заказчика.
- Пусконаладка и обучение персонала.
- Расходные материалы и запасные части:
- Наличие на складе, поставка по графику.
- Сервисное обслуживание:
- Сервисные контракты (гарантийное и постгарантийное обслуживание).
- Аудит состояния оборудования и плановый ремонт.
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
