Автоматизований комплекс для миття колісних пар

Автоматизований комплекс призначений для миття (під тиском) підігрітим миючим розчином колісних пар вантажних вагонів з подальшим  їх ополіскування нагрітою  водою і сушінням.

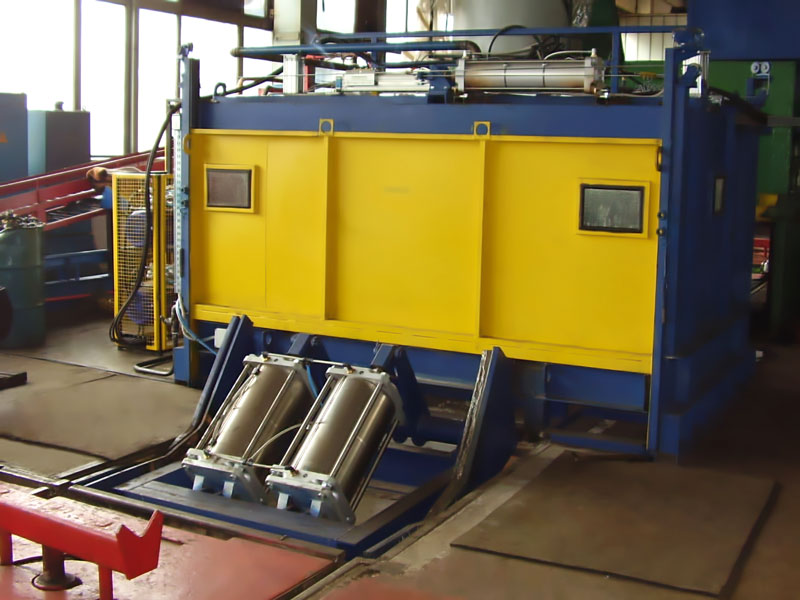

Автоматизований комплекс є герметичною камерою прохідного типу замкнутого циклу. Обробка здійснюється шляхом впливу нагрітого миючого розчину під тиском на забруднені поверхні колісної пари. Завдяки обертанню навколо своєї осі відбувається якісне очищення колісної пари з усіх боків.

 Автоматизований комплекс включає в себе:

• конвеєрний механізм для переміщення колісних пар;
• пристрій подачі колісної пари (на вході і виході);
• соплові системи, адаптовані відповідно до геометрії колісної пари;
• систему фільтрації мийного розчину;
• гідросистему з  насосами та мийним контуром для подачі розчинів;
• ємність 1 баку для миття;
• ємність 2 баку для ополіскування;
• патрубки для під’єднання до системи  витяжки парів;
• уловлювача олійно-жирових рідин;
• систему керування;
• систему аварійної зупинки.

Корпус  камери автоматизованного комплекса виготовлений з нержавіючої сталі та утеплений термоізоляційними панелями. Теплоізоляційний шар між зовнішнім та внутрішнім покриттями гарантує гарну тепло- та звукоізоляцію. Бак для нагрівання миючої рідини  та бак з водою для ополіскування стоять окремо біля мийної машини. Баки та трубопроводи  також виготовлені з нержавіючої сталі. Під камерою миття розташований піддон для збору миючого розчину в процесі миття. Кожен бак оснащений цифровим терморегулятором  із можливістю вибору температури нагріву розчину  90-95ᵒC. Миття колісної пари здійснюється вбудованим пристроєм розпилення за допомогою спеціальної соплової системи, адаптованої відповідно до геометрії колісної пари. З піддону вода подається в бак дренажним насосом, а потім з баку напірним насосом очищена рідина подається в мийні контури. При цьому колісна пара обертається, що забезпечує всебічну мийку колісної пари. Автоматизованний комплекс має  патрубки для витяжки пару, контроль мінімального / максимального рівня розчину та автоматичний долив води в бак. Привід підйому дверей розташований на даху камери.

Вбудоване регулювання часу мийного циклу автоматично підтримує робочий процес очищення деталей. Двері камери мийки герметично закриваються, дозволяючи безпечно проводити процес промивання та очищення.

Система управління забезпечує в автоматичному режимі подачу колісної пари у камеру миття, її миття та обмивку водою, сушіння колісних пар, а потім переміщення вимитої і висушеної колісної пари з мийної камери.  Система управління забезпечує  керування кожним механізмом машини в налагоджувальному режимі після збирання, при технічному обслуговуванні, ремонті та інших необхідних випадках.

Принцип роботи

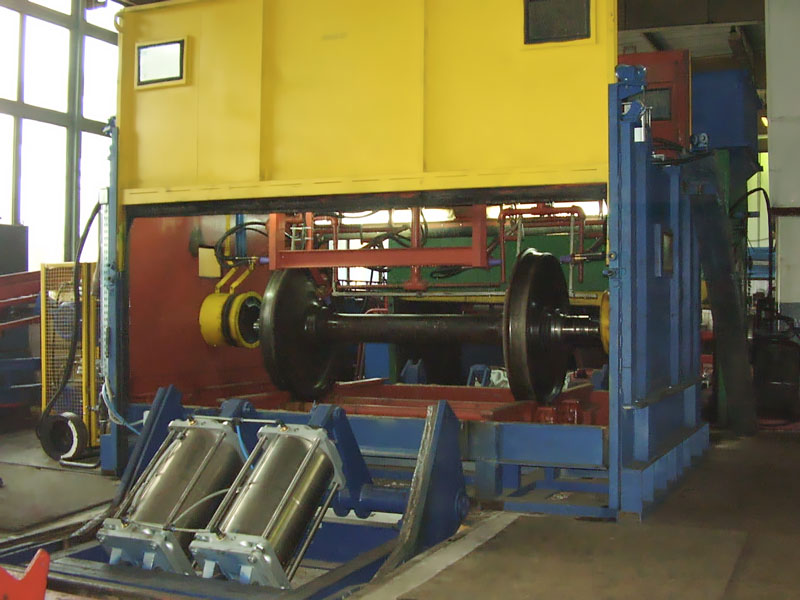

Брудна колісна пара за допомогою пристрою подачі подається в камеру миття та встановлюється на роликах механізму обертання . Після натискання на пульті керування кнопки “МИЙКА” механізми машини починають роботу в автоматичному режимі. Зачиняються двері камери, і починається процес миття. Після закінчення миття надходить команда на ополіскування колісної пари водою. Тривалість миття, ополіскування та обдування стисненим повітрям задається програмою з пульта управління. Після закінчення заданого часу всі електродвигуни відключаються, обертання колісної пари зупиняється.  Двері камери відчиняються, колісна пара викочується з неї та зупиняється на пристрої подачі після камери. Цикл миття завершено, комплекс готовий до прийому наступної брудної колісної пари.

Технічні характеристики:
