Мийна машина для миття букс Мийна машина для миття букс

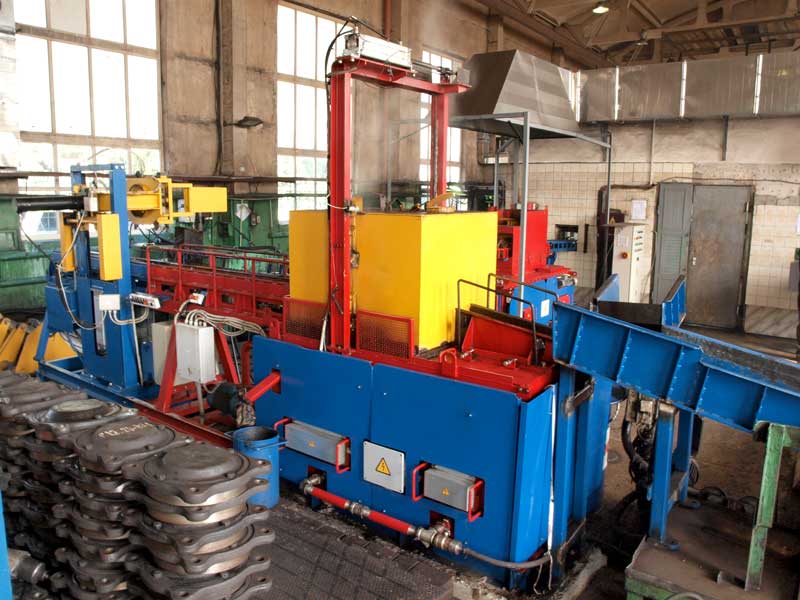

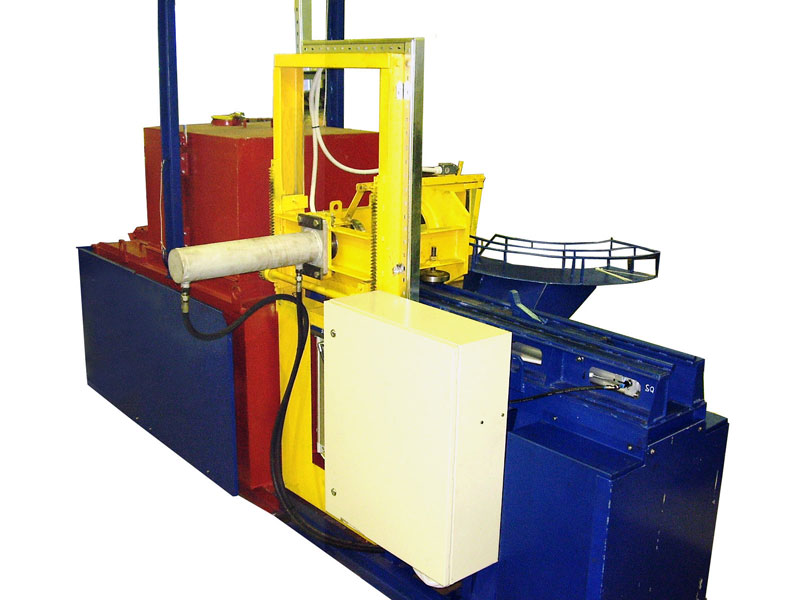

Машина призначена для випресовування підшипників та миття корпусів букс вантажних вагонів миючим розчином і використовується на ремонтних підприємствах залізниць (вагонних депо та вагоноремонтних заводах) для заміни морально застарілих та вироблених термінів служби технічних засобів, а також з метою вдосконалення існуючого технологічного процесу, в якому, зазвичай застосовується великий обсяг ручної праці.

Машина складається з:

  • пристрої для випресування підшипників-бака;

  • камери миття та сушіння;

  • пульта управління.

Бак додатково оснащений скіммером-дисковим апаратом, що дозволяє знімати шар відпрацьованого мастила, що утворився на поверхні миючого розчину, і відводити в окрему ємність.

Принцип роботи

Машина миття та сушіння букс працює наступним чином: у вихідному положенні брудні букси зупиняються на вхідному трапі, який за наявності на ньому букси впливає на кінцевий вимикач, за сигналом якого включається штанговий конвеєр, що переміщає буксу в камеру миття. Після команди оператора (або сигналу системи керування комплексом) на увімкнення пристрою починається автоматичний цикл роботи. Включається система подачі миючого розчину камери миття. Тривалість подачі миючого розчину камеру мийки встановлюється оператором перед початком роботи комплексу устаткування. Після закінчення процесів миття на корпус букси подається чиста вода для його промивання. Після закінчення процесу промивання штанговий конвеєр переміщає чистий корпус букси на вихідний трап, а знову подано на приймальний трап брудний корпус букси в камеру миття.

Переваги

·       Таймер часу (включення/вимикання ТЕН-ів за заданою програмою);

·       Датчики рівня рідини із виведенням на панель управління оператора;

·       Автоматичне доливання води;

·       Автоматичний маслозбірник;

·       Автоматичне підтримання заданої температури рідини.

Технічні характеристики

№ п.п.

Найменування параметру

Показник

1.

Продуктивність машини (вимитих корпусів), шт/год.

15-30

2.

Тривалість миття, хв

2-4

3.

Температура миючого розчину, °С

35 - 95

4.

Вузол випресування:

зусилля випресування, кг

5000

тиск, МПа (кгс/см2)

6,3 (63)

потужність електродвигуна насоса, кВт

1,5

5.

Насос подачі миючого розчину:

тиск, що розвивається насосом, МПа (кгс/см2)

0,32 (3,2)

продуктивність насоса, м3/год

25

потужність електроприводу насоса, кВт

5,5

Маса миючого розчину в баку, кг

1150

6.

Нагрів миючого розчину

водяною парою, ТЕНами

7.

Тиск водяної пари, МПа (кгс/см2)

0,3 (3,0)

8.

Витрата сухої водяної пари, кг/година

до 35

9.

Потужність електронагріву, кВт

31,5

10.

Габаритні розміри, мм

3600х1780х2680

11.

Маса машини без миючого розчину, кг

1800
