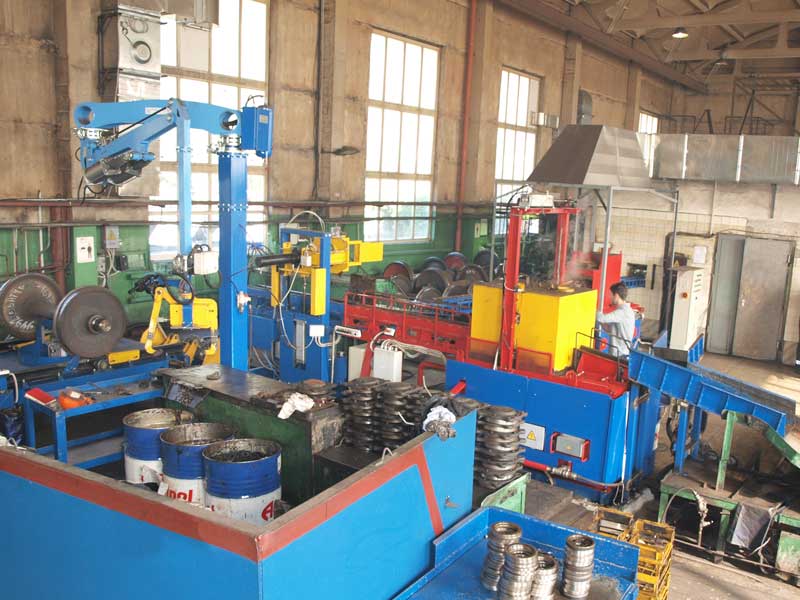

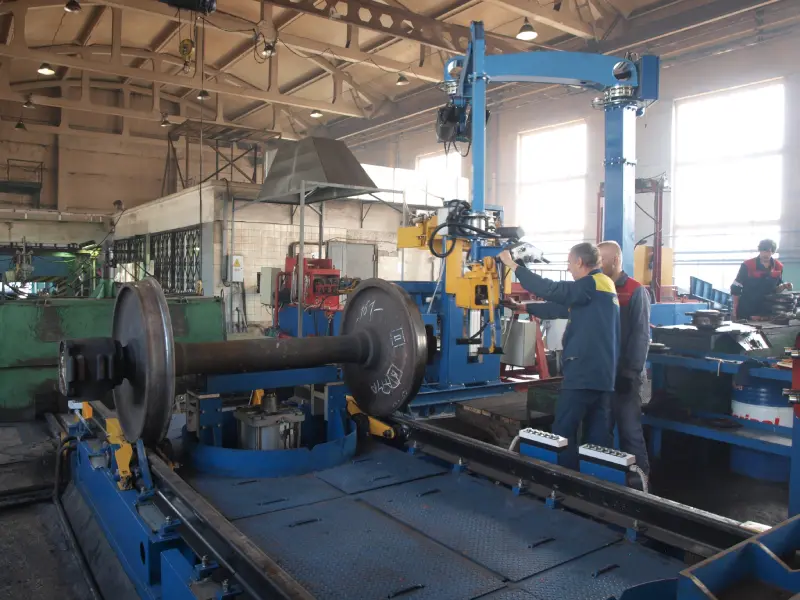

Комплекс демонтажу та миття буксових вузлів та підшипників

Комплекс демонтажу та миття буксових вузлів та підшипників

Комплекс для демонтажу та миття букс та підшипників призначений для використання на вагоноремонтних підприємствах (вагонних депо та вагоноколесних майстерень).

Комплекс виконує такі технологічні операції:

  • підйом та переміщення колісної пари по естакаді;

  • поворот колісних пар на технологічних позиціях;

  • відкручування за допомогою стенда демонтажу всіх болтів буксового вузла та гайки М110;

  • знімання обох букс з осі колісної пари та транспортування їх за допомогою маніпулятора на позицію демонтажу підшипників автоматизованої ділянки розпресування та миття підшипників та корпусів букс;

  • випресовування підшипників з букси;

  • миття корпусів букс;

  • миття підшипників.

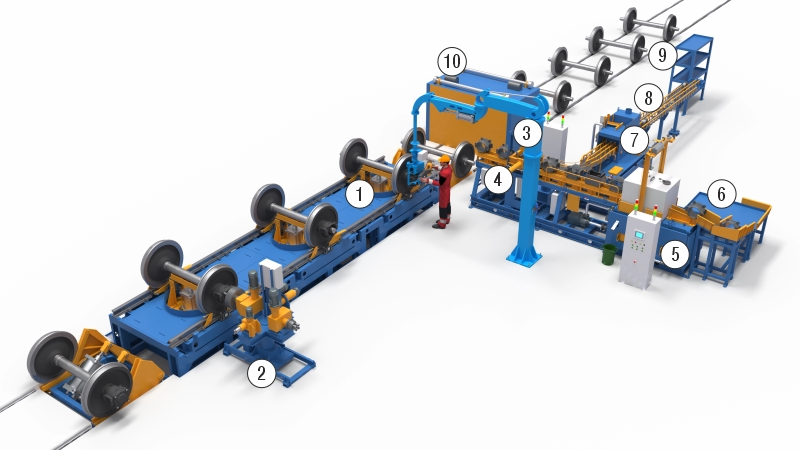

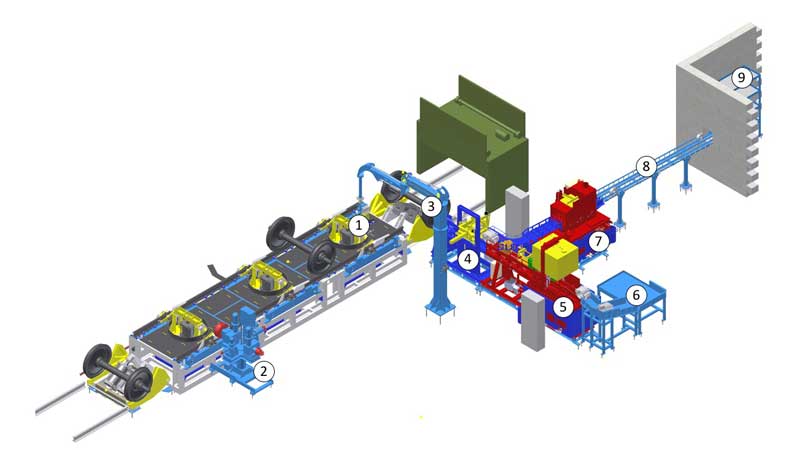

Комплекс демонтажу та миття буксових вузлів та підшипників

1.    Естакада для демонтажу букс

6.    Стелаж для корпусів букс

2.    Машина для демонтажу букс вантажних вагонів

7.    Машина для миття підшипників

3.    Пристрій для зняття букс

8.    Жолоб

4.   Машина випресовування підшипників

9.    Стелаж для підшипників

5.    Машина для миття та сушіння букс





Технічні характеристики:



1.

Продуктивність, кол.пар/год

3

2.

Максимальна маса колісної пари, кг

1600

3.

Тиск повітря в пневмомережі, МПа

0,6...0,8

4.

Естакада для демонтажу букс

Тип всіх приводів

пневматичний

Передача колісних пар із позиції на позицію

коченням

5.

Машина для демонтажу букс вантажних вагонів

Електрогайковерт чотиришпиндельний

- число ключів, шт.

4

- діаметр різьблення болта, що відгвинчується.

М20

Електрогайковерт одношпиндельний

- діаметр різьблення гайки, що відгвинчується.

М110

Електрогайковерт чотиришпиндельний

- число ключів, шт.

4

- діаметр різьблення болта, що відгвинчується.

М20

Вертикальний хід підйомника, мм

160

Встановлена потужність, кВт

11,5

6.

Пристрій для зняття букс

Вантажопідйомність маніпулятора, кг

250

Радіус дії, мм

3000

7.

Машина випресовування підшипників

Привод конвеєра

пневматичний

Встановлена потужність, кВт

2,2

8.

Автоматизована машина високого тиску для миття підшипників

Кількість підшипників оброблюваних одночасно, прим.

2

Час миття та сушіння однієї пари підшипників, хв

2…4

Встановлена потужність, кВт

38,5

9.

Машина для миття та сушіння букс

Привод конвеєра

пневматичний

Кількість корпусів букс, що обробляються одночасно, шт.

1

Час миття та сушіння корпусу букси, хв

2…4

Встановлена потужність, кВт

38,5
