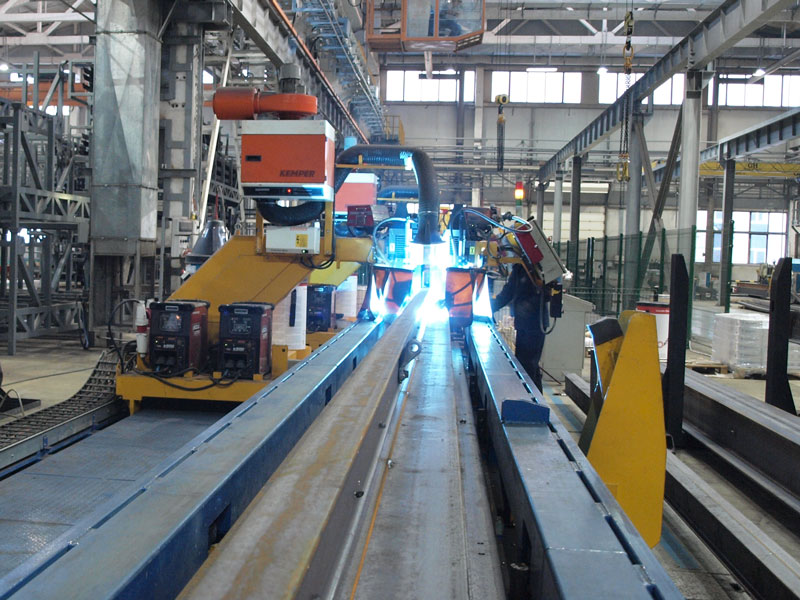

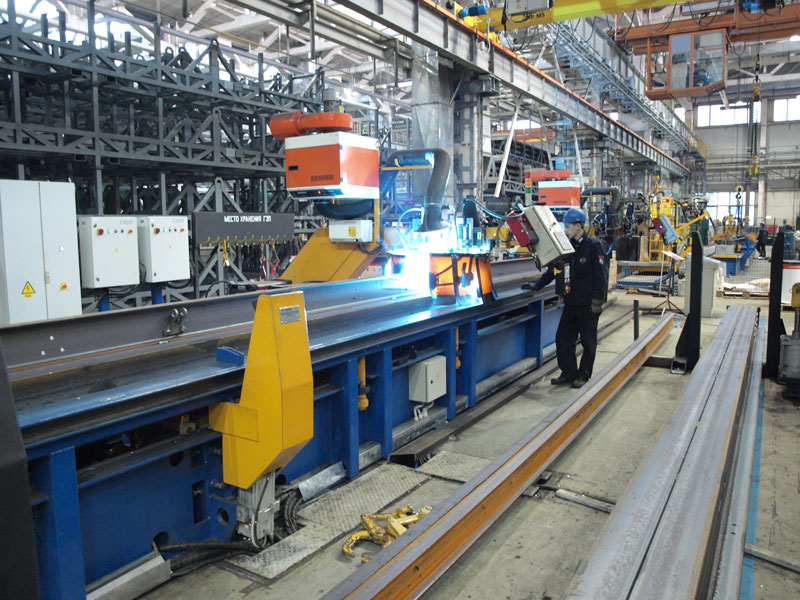

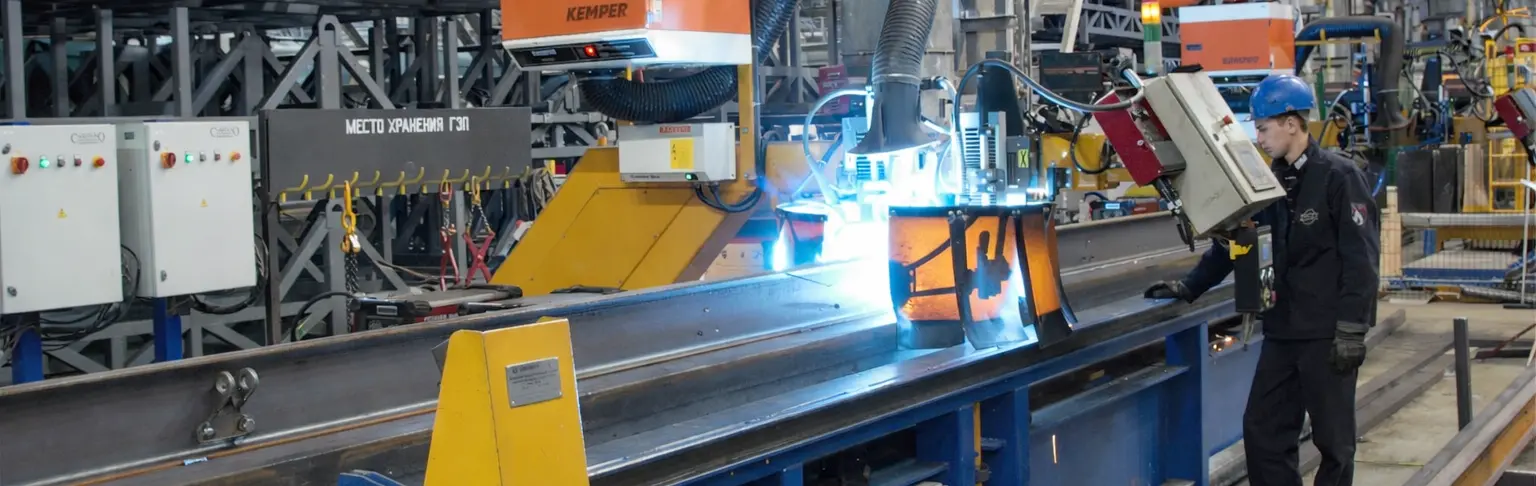

Стенд призначений для складання та автоматичного зварювання в середовищі захисного газу хребтової балки з двотавром із застосуванням електромеханічної системи стеження за швом.
Принцип роботи
Хребтова балка укладається в стенд і фіксується, потім виводиться в робоче положення уловлювач і встановлюється на неї двотавр. Подається команда на переміщення візка і він, переміщаючись уздовж стенду, охоплює двотавр і зупиняється в строго певних місцях, робить його центрування і притиск у вертикальній площині. Слідом за візком переміщається зварювальна установка і робить прихватку двотавра до балки хребта.
Після закінчення прихватки, візок виходить із зони дії стенда, зварювальна установка повертається на середину стенду, а друга встановлюється на початок зварювання, і одночасно виконують приварювання двотавра. Після закінчення зварювання зварювальні установки та візок повертаються у вихідне положення. Усі операції виконуються автоматично.
Технічні характеристики:
| 1. | Продуктивність, балок/година | 2,5 |
| 2. | Механізм орієнтації хребтової балки | пневматичний |
| 3. | Механізм вертикальної фіксації хребтової балки | пневматичний |
| 4. | Механізм прогину | пневматичний |
| 5. | Механізм приводу опори прогину | пневматичний |
| 6. | Тип візка для встановлення двотавра | портальний |
| 7. | Механізм переміщення візка | електромеханічний |
| 8. | Принцип регулювання швидкості переміщення візка | частотний |
| 9. | Механізм центрування двотавра | пневматичний |
| 10. | Привід переміщення візка зварювальної установки | електромеханічний |
| 11. | Принцип регулювання зварювальної швидкості | частотний |
| 12. | Кількість швів, що одночасно зварюються, шт. | 2 |
| 13. | Система стеження за швом | електромеханічна ( Carpano ) |
| 14. | Кількість зварювальних напівавтоматів, шт. | 4 |
| 15. | Тип джерела живлення | Lincoln Electric |
| 16. | Робочий тиск повітря, МПа | 0,7 … 0,8 |
| 17. | Габаритні розміри стенду, мм | 19300х5460х2050 |
| 18. | Маса, кг | 15970 |
