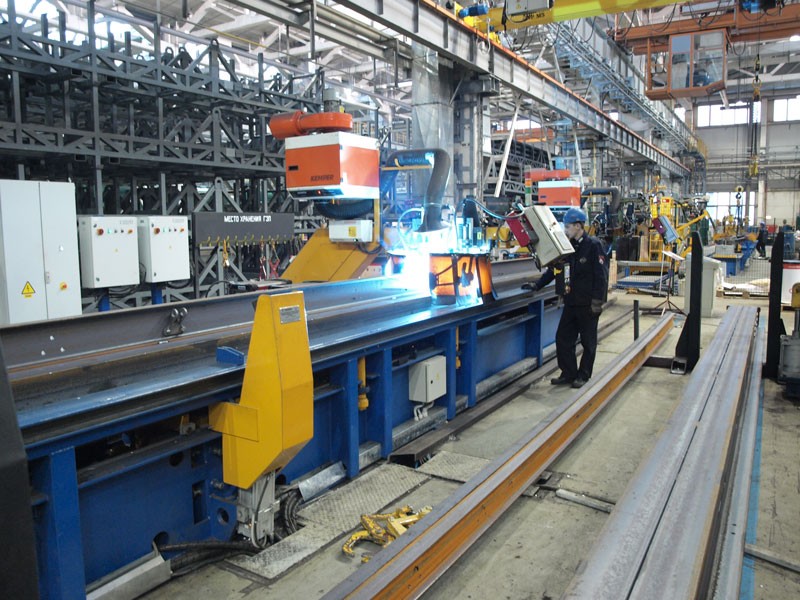

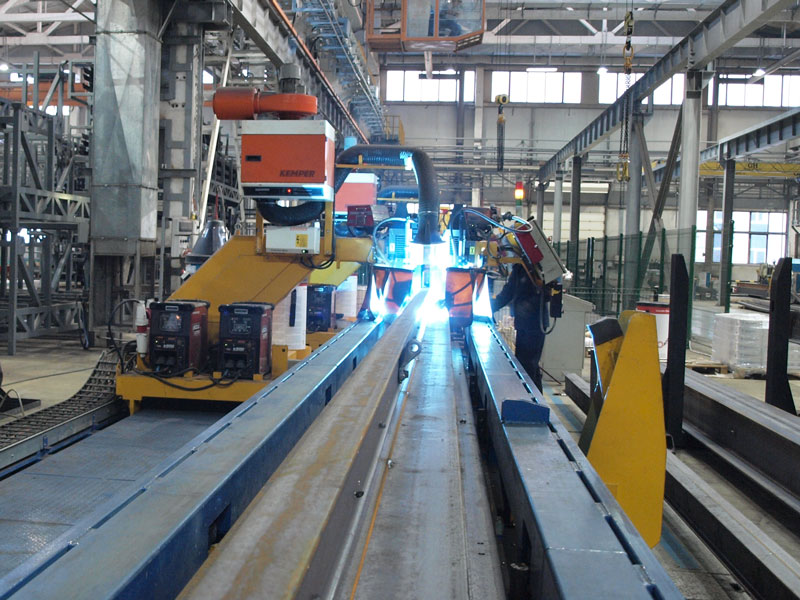

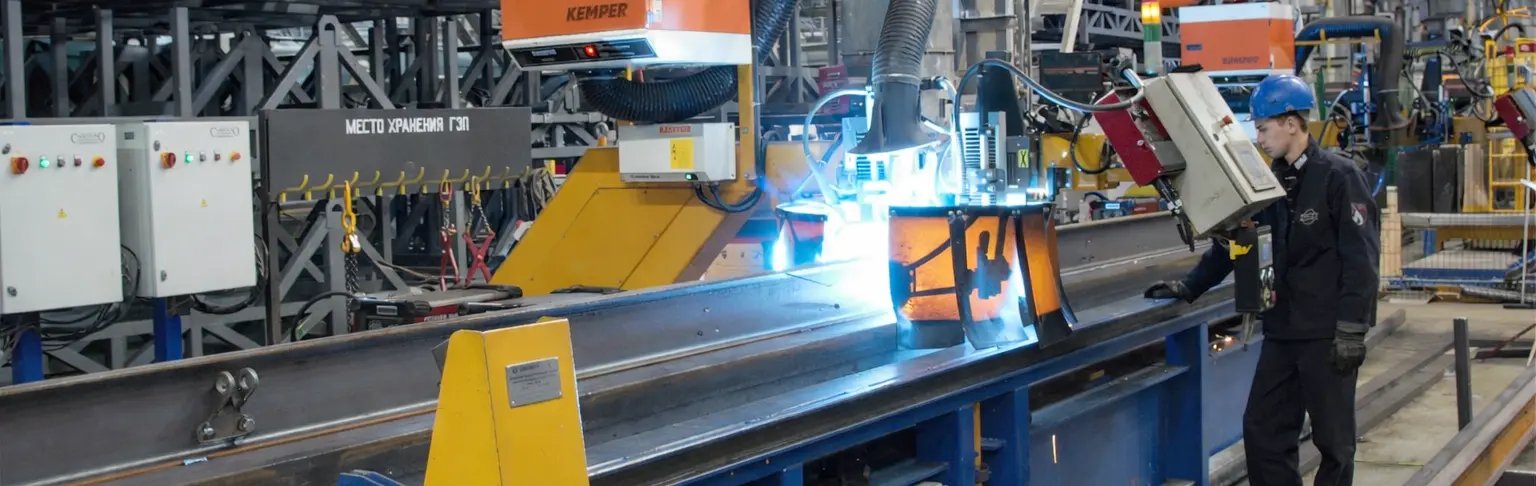

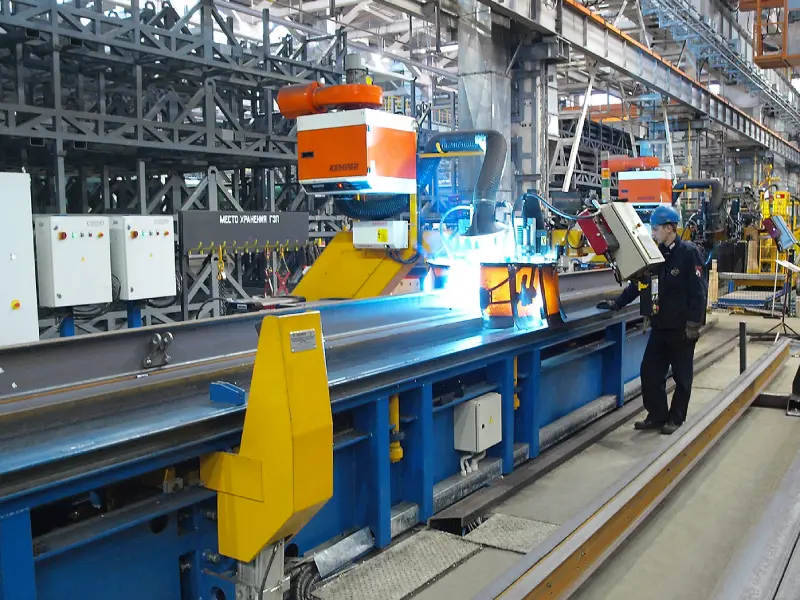

Стенд предназначен для сборки и автоматической сварки в среде защитного газа хребтовой балки с двутавром с применением электромеханической системы слежения за швом.
Принцип работы
Хребтовая балка укладывается в стенд и фиксируется, затем выводится в рабочее положение ловитель и устанавливается на нее двутавр. Подается команда на перемещение тележки и она, перемещаясь вдоль стенда, охватывает двутавр и производя остановки в строго определенных местах, производит его центровку и прижим в вертикальной плоскости. Следом за тележкой перемещается сварочная установка и производит прихватку двутавра к хребтовой балке.
После окончания прихватки, тележка выходит с зоны действия стенда, сварочная установка возвращается на середину стенда, а вторая устанавливается в начало сварки, и одновременно выполняют приварку двутавра. По окончанию сварки сварочные установки и тележка возвращаются в исходное положение. Все операции выполняются в автоматическом режиме.
Технические характеристики:
| 1. | Производительность балок/ час | 2,5 |
| 2. | Механизм ориентации хребтовой балки | пневматический |
| 3. | Механизм вертикальной фиксации хребтовой балки | пневматический |
| 4. | Механизм прогиба | пневматический |
| 5. | Тип тележки для установки двутавра | портальный |
| 6. | Механизм перемещения тележки | электромеханический |
| 7. | Механизм центровки двутавра | пневматический |
| 8. | Привод перемещения тележки сварочной установки | электромеханический |
| 9. | Принцип регулирования сварочной скорости | частотный |
| 10. | Количество одновременно свариваемых швов, шт. | 2 |
| 11. | Система слежения за швом | электромеханическая (Carpano) |
| 12. | Количество сварочных полуавтоматов, шт. | 4 |
| 13. | Тип источника питания | Lincoln Electric |
| 14. | Рабочее давление воздуха, МПа | 0,7…0,8 |
| 15. | Габаритные размеры, мм | 19300х5460х2050 |
| 16. | Масса, кг | 15970 |
