Роботизований комплекс збирання та зварювання торцевих стін напіввагону

Роботизований комплекс збирання та зварювання торцевих стін напіввагону Роботизований комплекс збирання та зварювання торцевих стін напіввагону

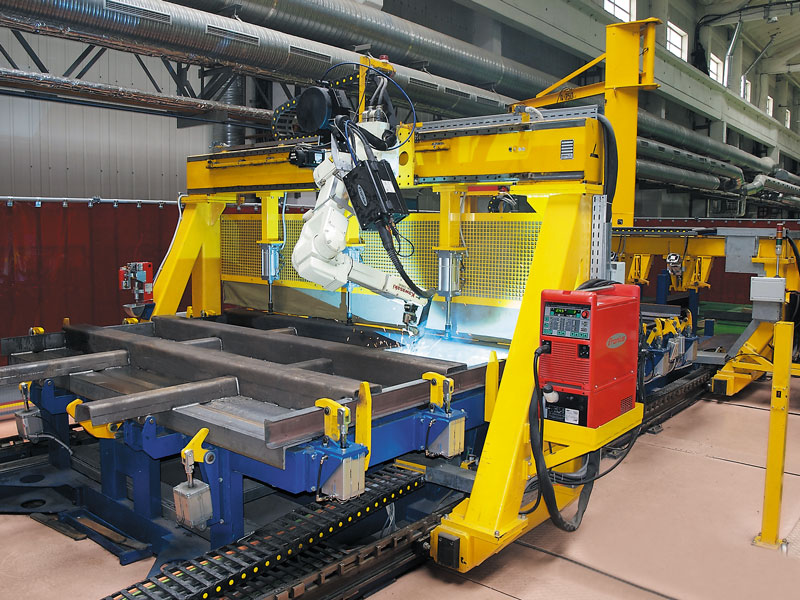

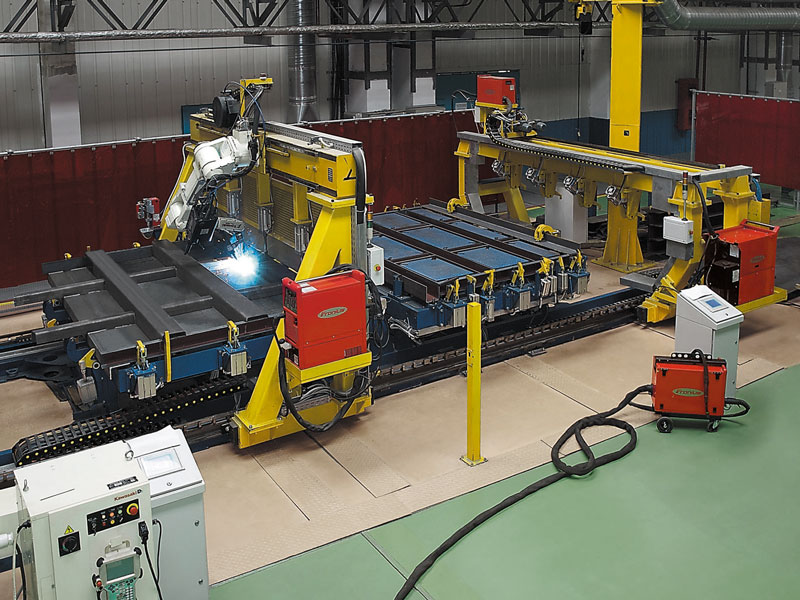

Роботизований зварювальний комплекс призначений для складання та автоматичного зварювання стіни торцевої у зворотному положенні та роботизованого дугового зварювання у нормальному положенні.

Відео




Всі операції, затискання та зварювання виробу відбуваються автоматично, оператору необхідно лише контролювати процес зварювання, та забезпечувати завантаження вивантаження виробу. Застосування інтелектуальної пневмоавтоматики Festo дозволяє контролювати правильність складання виробу, інформувати робітника про відступи, зводить до мінімуму людський фактор.

Після зварювання зі зворотного боку, торцева стіна повертається на 180 вбудованим кантувачем, і укладається на стенд зварювання в нормальному положенні, фіксується і зварюється зварювальним роботом.



Технічні характеристики:


1.

Габаритні розміри виробу, що збирається, мм

2930х264х2492

2.

Маса виробу, що збирається, кг

593,5

3.

Стенд складання та зварювання стіни торцевої у зворотному положенні

Принцип фіксації деталей

пневматичний

4.

Стенд зварювання стіни тоцевої в нормальному положенні

Принцип фіксації торцевої стіни

пневматичний

5.

Кантувач

Привід кантувача

електромеханічний

Потужність, кВт

3,0

6.

Портал для автоматичного зварювання обшиви з каркасом

Привід порталу

електромеханічний

Швидкість зварювання, м/год

30 … 60

Маршева швидкість, м/год

480

Принцип регулювання швидкості

частотний

Привід переміщення каретки

електромеханічний

Принцип стеження за швом

механічний

Тип шва

нахльостковий

Привід підйому-опускання зварювального пальника

пневматичний

Кількість швів, що одночасно зварюються, шт

1

Джерело живлення

Fronius VS 4000-2

7.

Портал для роботизованого зварювання торцевої стіни в нормальному положенні

Привід порталу

електромеханічний

Швидкість переміщення, м/год

480

Принцип регулювання швидкості

частотний

Тип зварювання

Дугова в СО2

Тип зварювального робота

Kawasaki FAO6E FD40

Принцип притиску стіни торцевої

пневматичний

Джерело живлення

Fronius TPS 5000-2

8.

Тиск повітря в пневмомережі, МПа

0,5 … 0,6

9.

Встановлена потужність без урахування зварювального обладнання, кВт

11,0

10.

Габаритні розміри стенду, мм

12120х7280х3880

11.

Маса, кг

12150
