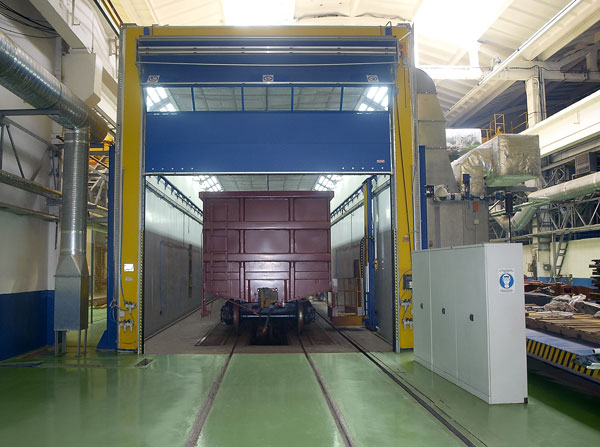

Окрасочно-сушильные камеры для окраски вагонов

Окрасочно-сушильная камера предназначена для окрашивания вагонов с последующей сушкой окрашенных поверхностей конвективным способом.

Помимо поставки оборудования предприятие имеет возможность разработки комплексного рабочего проекта по организации, реконструкции или расширению Вашего малярного производства.

Описание работы оборудования

Режим окраски:

Приточным вентилятором воздух забирается из наружной атмосферы и поступает в фильтры грубой очистки, где очищается от пыли и пропускается через теплообменник для нагрева (примерно до 20.С). Нагретый воздух попадает по воздуховодам в чердачное пространство и далее, через потолочные фильтры тонкой очистки, в камеру. Фильтры тонкой очистки расположены по всей площади потолка, что исключает турбулентное течение воздуха. Воздушный поток равномерно течет сверху вниз, огибая корпус вагона. Частицы краски задерживаются напольными фильтрами, расположенными под решетками. Нагрев воздуха возможен только во время работы вентиляции. При плановом или любом внезапном отключении вентиляции нагрев сразу же прекращается. Карманные фильтры предварительной очистки всегда помещаются перед приточным вентилятором. Таким образом, лопасти и подшипники вала вентилятора защищаются от оседания частиц краски и пыли во всех режимах работы.

Режим сушки:

Переход от режима окраски к режиму сушки не происходит мгновенно. Камера переходит в фазу продувки, в течении которой из нее удаляются остатки опыла и растворителей. В режиме сушки вытяжной вентилятор автоматически отключается и камера работает в режиме рециркуляции, с забором 10 — 15% свежего воздуха с улицы для предотвращения перенасыщения рециркулируемого воздуха растворителями, что может привести к образованию взрывоопасной смеси. Благодаря принципу рециркуляции режим сушки очень экономичен (потребление электроэнергии ниже, а расход топлива составляет всего 40% по сравнению с режимом окраски). При рециркуляции воздух пропускается через карманные фильтры предварительной очистки, потолочные и напольные фильтры. Таким образом, воздух остается очищенным от пыли и во время работы камеры в режиме сушки. Использование вентиляторов высокой мощности позволяет поддерживать скорость движения воздуха почти на том же уровне, что и во время работы в режиме окраски. Комплектация агрегатного блока согласовывается с размерами камеры. Мощность газовой горелки обеспечит необходимые режимы работы во всем диапазоне годовых температур.

Дополнительное оборудование

• Пневматические подъемные площадки для маляров
• Трансбордер
• Тяговые конвейеры для подачи вагона в камеру

Технические характеристики
