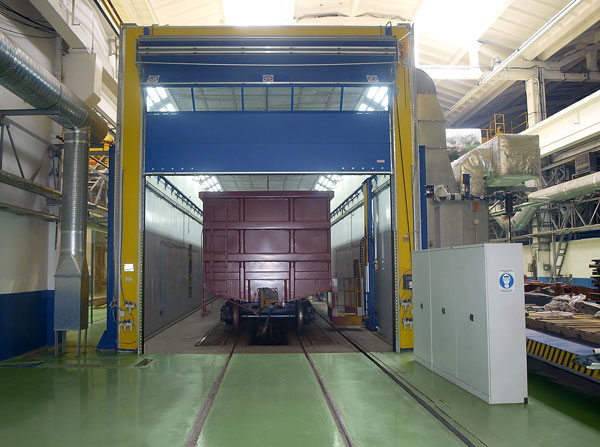

Фарбувально-сушильна камера для фарбування вагонів
Крім постачання обладнання, підприємство має можливість розробки комплексного робочого проекту з організації, реконструкції чи розширення Вашого малярського виробництва.
Відео про роботу фарбувально-сушильної камери
Опис роботи обладнання
Режим фарбування:
Припливним вентилятором повітря забирається із зовнішньої атмосфери і надходить у фільтри грубого очищення, де очищається від пилу та пропускається через теплообмінник для нагрівання (приблизно до 20°С). Нагріте повітря потрапляє по повітроводам у горищний простір і далі, через стельові фільтри тонкого очищення, в камеру. Фільтри тонкого очищення розташовані по всій площі стелі, що унеможливлює турбулентний перебіг повітря. Повітряний потік поступово тече зверху донизу, огинаючи металоконструкцію. Частинки фарби затримуються підлоговими фільтрами, розташованими під ґратами. Нагрівання повітря можливе лише під час роботи вентиляції. При плановому чи будь-якому раптовому відключенні вентиляції нагрівання відразу ж припиняється. Кишенькові фільтри попереднього очищення завжди розміщуються перед припливним вентилятором. Таким чином, лопаті та підшипники валу вентилятора захищаються від осідання частинок фарби та пилу у всіх режимах роботи.
Режим сушіння:
Перехід від режиму фарбування до режиму сушіння не миттєво. Камера переходить у фазу продування, протягом якої з неї видаляються залишки запилу та розчинників. У режимі сушіння витяжний вентилятор автоматично відключається і камера працює в режимі рециркуляції, із додаванням 10 - 15% свіжого повітря з вулиці для запобігання перенасиченню рециркулюючого повітря розчинниками, що може призвести до утворення вибухонебезпечної суміші. Завдяки принципу рециркуляції режим сушіння дуже економічний (споживання електроенергії нижче, а витрата палива становить лише 40% порівняно з режимом фарбування). При рециркуляції повітря пропускається через кишенькові фільтри попереднього очищення, стельові та фільтри для підлоги. Таким чином, повітря залишається очищеним від пилу та під час роботи камери в режимі сушіння. Використання вентиляторів високої потужності дозволяє підтримувати швидкість руху повітря майже на тому ж рівні, що під час роботи в режимі фарбування. Потужність теплогенераторів забезпечує необхідні режими роботи у всьому діапазоні річних температур.
Додаткове обладнання
Технічні характеристики:
Найменування показника |
Модель |
||
ОСК-5 |
ОСК-8 |
||
1. |
Розміри робочого простору камери (довжина x ширина x висота), мм |
18060х6125х5000 |
30000х7125х6000 |
3. |
Енергоносій |
Газ, дизельне паливо, електрика, перегріта пара |
|
4. |
Температура фарбування, грд С |
20 |
|
5. |
Температура сушіння, грд С |
60 |
|
6. |
Швидкість повітря в поздовжній частині камери, м/с |
0,25 ... 0,3 |
|
7. |
Напрямок потоку повітря |
зверху вниз |
|
8. |
Спосіб очищення повітря |
сухі фільтри |
|
9. |
Освітленість робочого місця на висоті 1,5 м, люкс |
1000 |
|
10. |
Зовнішні габарити камери (довжина х ширина х висота), мм |
18200х9125х5655 |
30200х10125х6655 |
Фарбувально-сушильні камери проектуються та виготовляються під конкретного замовника, під його номенклатуру продукції та виробничі умови.
