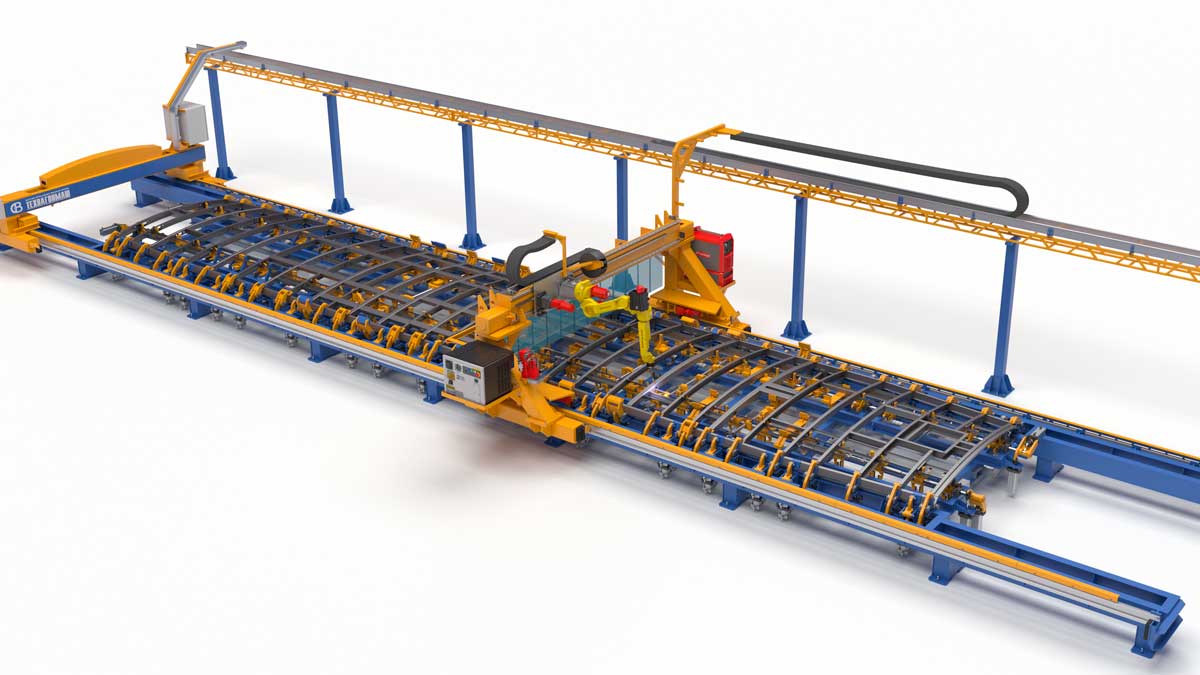

Универсальный стенд сборки и роботизированной сварки крыш трамваев
Стенд предназначен для выполнения автоматических сварочных работ по изготовлению крыш вагонов трамваев.
Принцип работы
Собранное изделие укладывается на кондуктор согласно технологическому процессу, фиксируются прижимами и прижимным порталом, после чего производится роботизированная сварка изделия.
Базирование и фиксация изделия выполняется с помощью пневматических прижимов, которые приводятся в действие с панелей управления.
Технические характеристики:
1. | Свариваемое изделие | Крыши трамваев, 5 моделей |
2. | Стенд | |
Принцип управления | Электрический (пульт управления) | |
Зажим изделия | Пневматический | |
Давление сжатого воздуха, МПа | 0,6-0,7 | |
3. | Портал | |
Принцип управления | Электрический (пульт управления) | |
Прижим изделия | Пневматический | |
Максимальная маршевая скорость портала, м/мин | 22 | |
4. | Портал для автоматической сварки | |
Принцип управления | Электрический (пульт управления) | |
Максимальная маршевая скорость портала, м/мин | 22 | |
Модель робота | Fanuc AM-100iC 6L с контроллером серии R-30iB | |
Грузоподъемность робота, кг | 6 | |
Сварочный источник | Fronius Trans Steel 5000 | |
Блок охлаждения | FK 5000 | |
Подающий механизм | VR 5000 |
