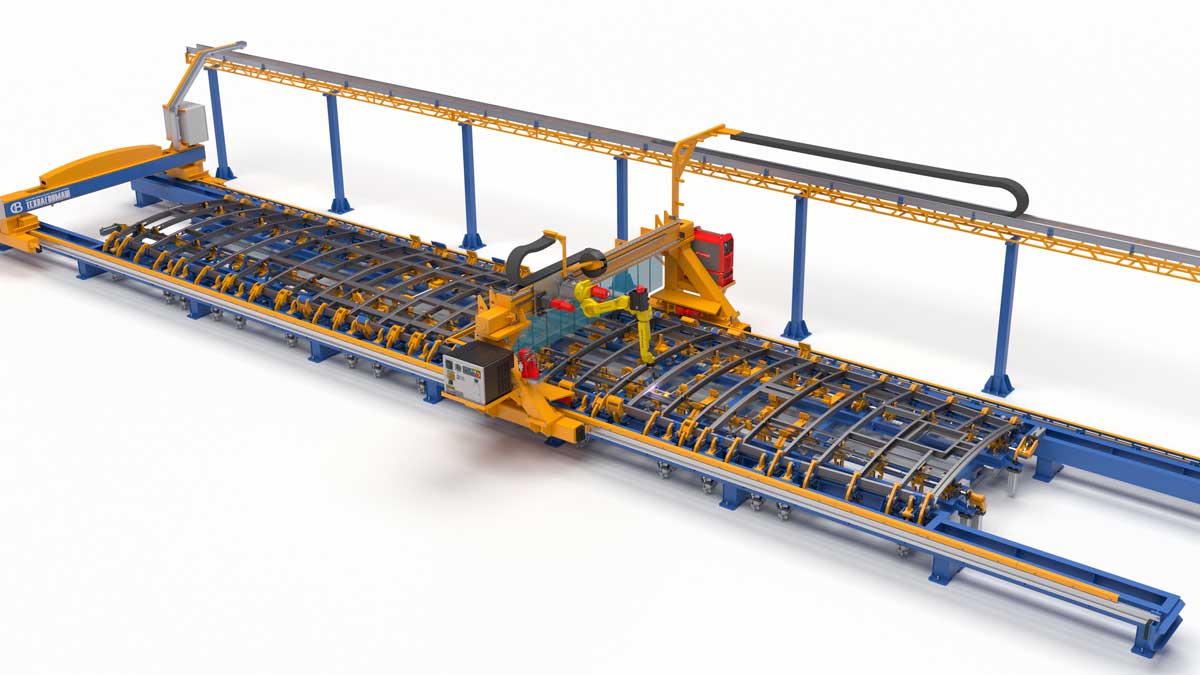

Универсальный стенд сборки и роботизированной сварки крыш трамваев
Стенд предназначен для выполнения автоматических сварочных работ по изготовлению крыш вагонов трамваев.
Принцип работы
Собранное изделие укладывается на кондуктор согласно технологическому процессу, фиксируются прижимами и прижимным порталом, после чего производится роботизированная сварка изделия.
Базирование и фиксация изделия выполняется с помощью пневматических прижимов, которые приводятся в действие с панелей управления.
|
1. |
Свариваемое изделие |
Крыши трамваев, 5 моделей |
|
2. |
Стенд |
|
|
Принцип управления |
Электрический (пульт управления) | |
|
Зажим изделия |
Пневматический | |
|
Давление сжатого воздуха, МПа |
0,6-0,7 | |
|
3. |
Портал |
|
|
Принцип управления |
Электрический (пульт управления) | |
|
Прижим изделия |
Пневматический | |
|
Максимальная маршевая скорость портала, м/мин |
22 | |
|
4. |
Портал для автоматической сварки |
|
|
Принцип управления |
Электрический (пульт управления) | |
|
Максимальная маршевая скорость портала, м/мин |
22 | |
|
Модель робота |
Fanuc AM-100iC 6L с контроллером серии R-30iB | |
|
Грузоподъемность робота, кг |
6 | |
|
Сварочный источник |
Fronius Trans Steel 5000 | |
|
Блок охлаждения |
FK 5000 | |
|
Подающий механизм |
VR 5000 |
