Комплекс предназначен для роботизированной сварки поперечных балок рам полувагонов

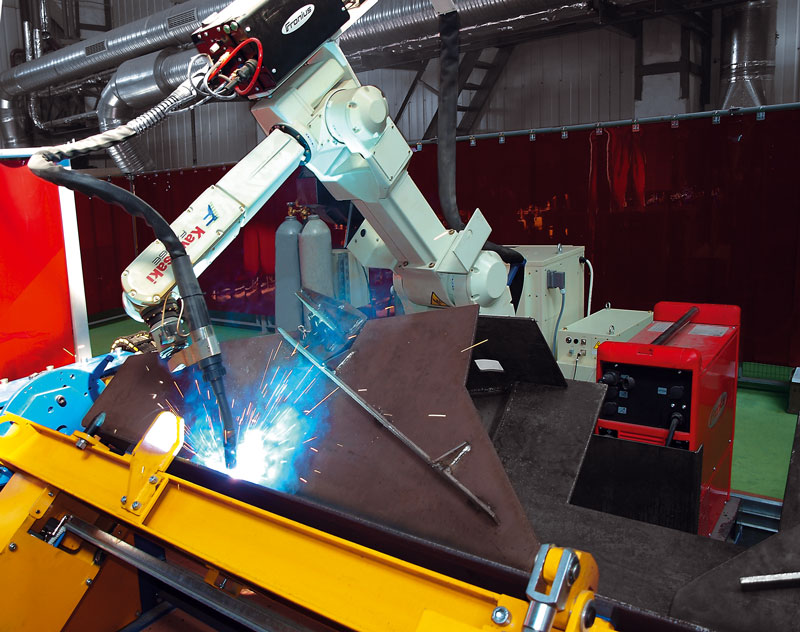

Сварочный роботизированный комплекс оснащен системой корректировки траектории во время сварки, что позволяет сделать систему менее чувствительной к смещениям кромок свариваемых заготовок. Помимо этого отсутствует необходимость в зачистке сварных швов после сварки, т.к. в динамическую модель движения робота интегрирована функция плавного поджига дуги, что значительно снижает разбрызгивание в начальный момент сварки.
Стенд оснащен системой безопасности, предотвращающей несанкционированное попадание людей в зону работы.
Принцип работы

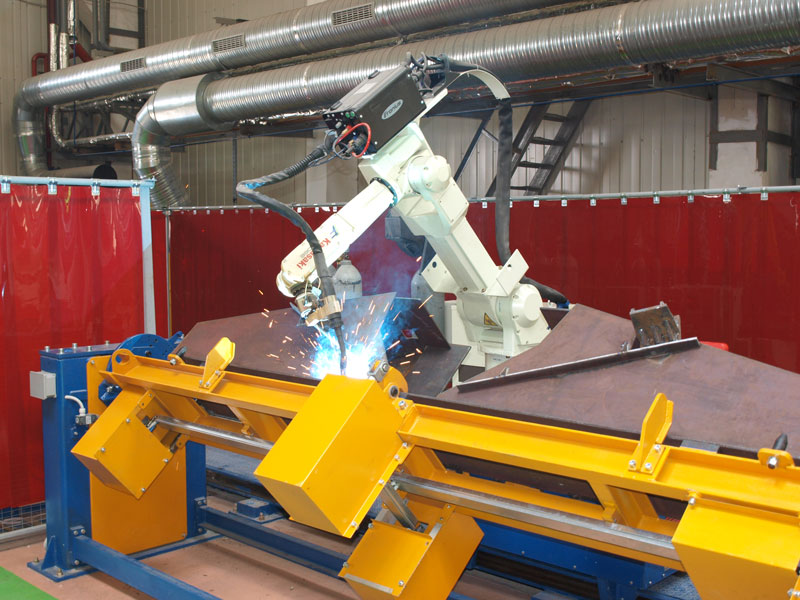

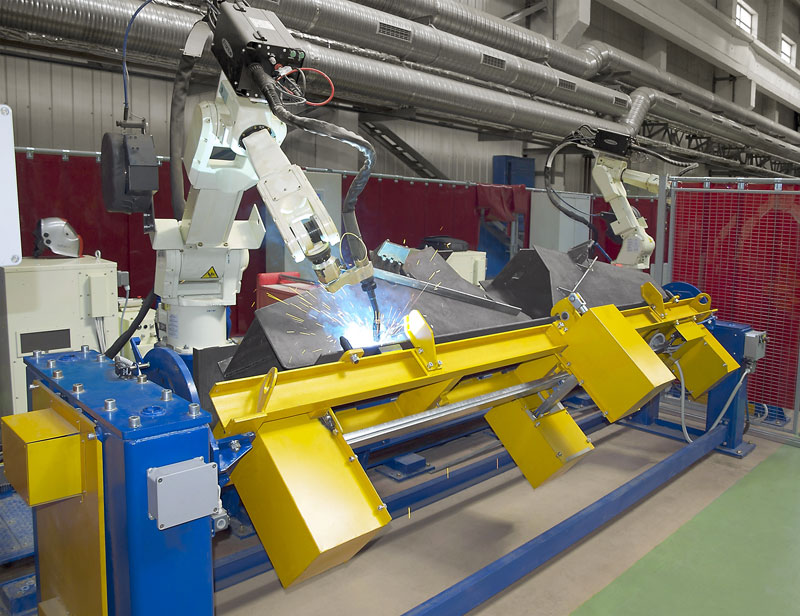

Изделие устанавливается для сварки в приспособление на позиционере. При помощи пневматических зажимов фиксируется в приспособлении. Нажатием кнопки, расположенной на стойке рядом с соответствующим позиционером, вызывается необходимая программа робота. Робот при помощи тележки, расположенной на направляющей, перемещается на данную позицию и начинает сварку. По окончании сварки сигнализируется об окончании выполнения программы и о возможности замены изделия.
Технические характеристики
| 1. | Изготавливаемые изделия | поперечные балки полувагонов (шкворневые, концевые, промежуточные) |
| 2. | Программа выпуска участка, вагонокомплектов/год | 2500 |
| 3. | Количество сварочных позиционеров, шт | 2 |
| 4. | Количество роботов, шт | 2 |
| 5. | Производитель роботов | Kawasaki (Япония) (возможно Fanuc (Япония) |
| 6. | Сварочное оборудование | Fronius (Австрия) |
Безопасность
Лазерный барьер для защиты персонала
Предназначен для контроля отсутствия персонала в опасных зонах при работе оборудования. В случае пересечения безопасного периметра персоналом останавливает работу оборудования.
Защитное ограждение

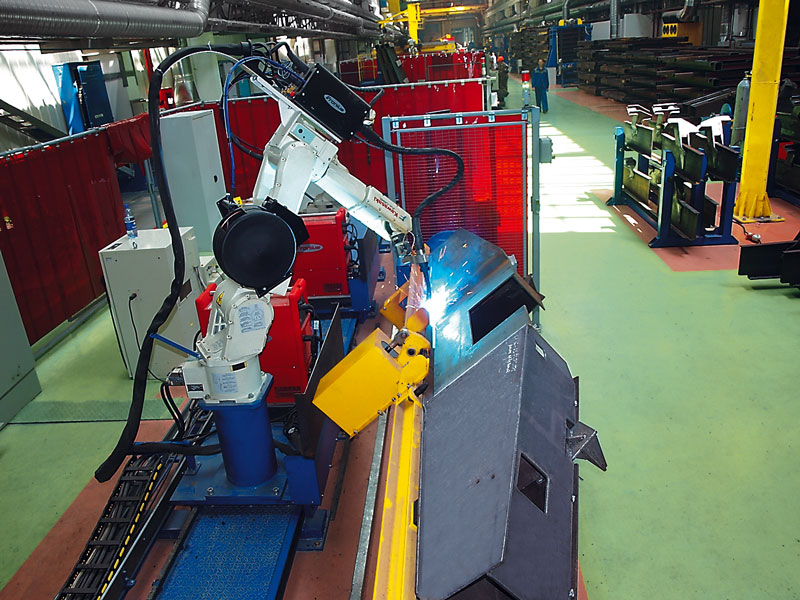

Защитное ограждение, состоящее из каркаса с закрепленными на нем шторами вокруг роботизированного сварочного комплекса, предоставляет защиту обслуживающего персонала и окружающих от прямого и отраженного опасного инфракрасного и ультрафиолетового излучения, возникающих в процессе сварки
ЗИП
Расширенный комплект ЗИП на 12 месяцев работы
Включает в себя набор компонентов, требующих регулярной замены, обеспечивая, как минимум, 12 месяцев работы установки.
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
