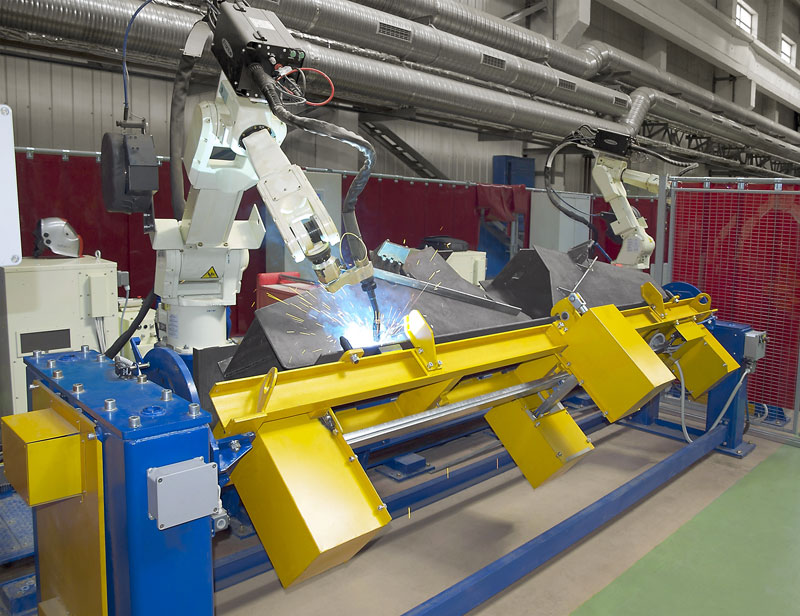

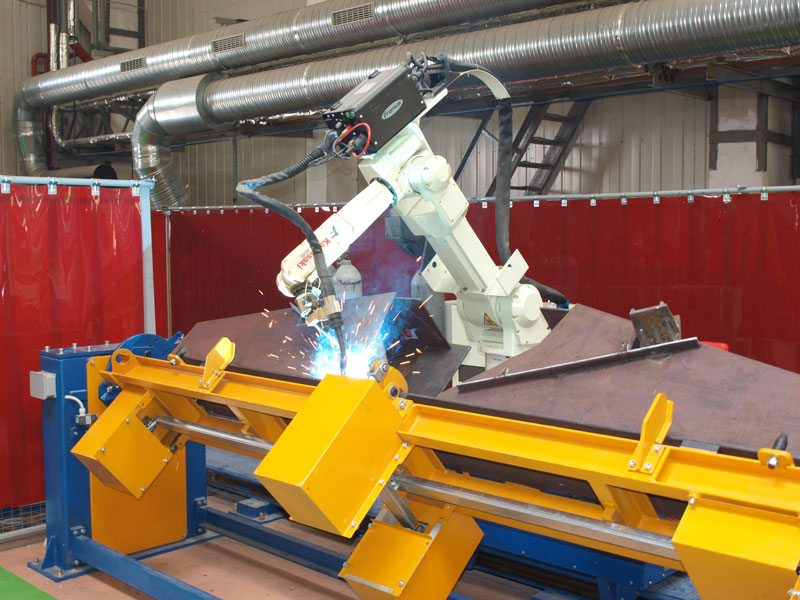

Комплекс призначений для роботизованого зварювання поперечних балок рам напіввагонів.
Зварювальний роботизований комплекс оснащений системою коригування траєкторії під час зварювання, що дозволяє зробити систему менш чутливою до зсувів заготовок, що зварюються. Крім цього відсутня потреба у зачистці зварних швів після зварювання, т.к. в динамічну модель руху робота інтегрована функція плавного підпалювання дуги, що значно знижує розбризкування у початковий момент зварювання.
Стенд оснащений системою безпеки, що запобігає несанкціонованому попаданню людей в зону роботи.
Принцип роботи

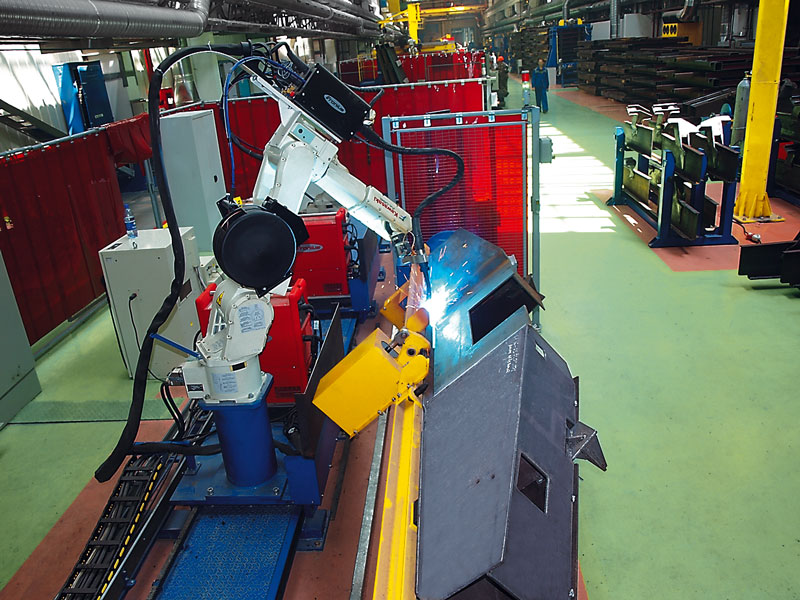

Виріб встановлюється для зварювання пристосування на позиціонері. За допомогою пневматичних затискачів фіксується у пристосуванні. Натисканням кнопки, розташованої на стійці поряд із відповідним позиціонером, викликається необхідна програма робота. Робот за допомогою візка, розташованого на напрямній, переміщається на цю позицію і починає зварювання. Після закінчення зварювання сигналізується про закінчення виконання програми та про можливість заміни виробу.
Технічні характеристики
| 1. | Вироби, що виготовляються | поперечні балки напіввагонів (шкворневі, кінцеві, проміжні) |
| 2. | Програма випуску ділянки, вагонокомплектів/рік | 2500 |
| 3. | Кількість зварювальних позиціонерів, шт | 2 |
| 4. | Количество роботов, шт | 2 |
| 5. | Виробник роботів | Kawasaki (Японія) (можливо Fanuc (Японія) |
| 6. | Зварювальне обладнання | Fronius (Австрія) |
Безпека
Лазерний бар’єр для захисту персоналу
Призначений для контролю відсутності персоналу у небезпечних зонах під час роботи обладнання. У разі перетину безпечного периметра персоналом зупиняє роботу обладнання.
Захисна огорожа
Захисна огорожа, що складається з каркасу із закріпленими на ньому шторами навколо роботизованого зварювального комплексу, надає захист обслуговуючого персоналу та оточуючих від прямого та відбитого небезпечного інфрачервоного та ультрафіолетового випромінювання, що виникають у процесі зварювання.
ЗІП
Розширений комплект ЗІП на 12 місяців роботи
Включає набір компонентів, що вимагають регулярної заміни, забезпечуючи, як мінімум, 12 місяців роботи установки.
