Линия для сварки продольных швов хребтовых балок люкового полувагона

Линия для сварки продольных швов хребтовых балок люкового полувагона Линия для сварки продольных швов хребтовых балок люкового полувагона

Сварочный роботизированный комплекс предназначен для роботизированной сварки под флюсом продольных швов хребтовых балок грузовых вагонов. Комплекс позволяет выполнять сварку изделий как в «нормальном» так и в «обратном» положении с обеспечением контрпрогиба при сварке для предупреждения сварочных деформаций. Использование роботов позволяет гибко и быстро переналаживаться на разные изделия. При этом робот Fanuc программируется на начало и конец сварки, преодоление препятствий в процессе сварки при наличии внутреннего насыщения изделия элементами усиления.

Одной из особенностей оборудования является возможность сварки по клиновому зазору от 0 до 12 мм при помощи использования лазерной системы слежения за сварным швом МЕТА (Великобритания). Система слежения отслеживает величину зазора в стыковом соединении и передаёт данные на контроллер робота. Контроллер робота, проанализировав полученную информацию, даёт команду источникам питания и подающим механизмам изменить параметры сварки без прерывания процесса сварки.

Система рециркуляции флюса позволяет производить подачу флюса в зону сварки и отбор неиспользованного флюса и шлаковой корки после сварки без участия оператора в автоматическом режиме.

Видео о работе оборудования



Технические характеристики:


1. Габаритные размеры собираемых изделий, мм 12960х610х500
2. Стенд сварочный
Механизм продольной ориентации хребтовой балки откидные ловители
Механизмы поперечной ориентации хребтовой балки пневматический
Механизм прогиба хребтовой балки пневматический
Суммарное усилие прогиба, кгс 24000
Величина прогиба, мм 100
Механизм вертикального захвата хребтовой балки пневматический
Механизм привода опоры пневматический
Тип опоры регулируемая
Угол поворота опоры, град. 90
3. Система транспортная:
Привод перемещения платформы электромеханический
Количество платформ, шт. 2
Мощность привода, кВт 1
Маршевая скорость, м/час 450
Скорость сварки, м/час 20 … 120
Принцип регулирования сварочной скорости частотный
Тип шва стыковой
Способ сварки роботизированная, под флюсом
Робот Fanuc M-710iC/50
Количество роботов, шт. 2
Система слежения за швом лазерная, SmartLazerPilot
Тип источника питания Power Wave ACDS 1000SD
4. Установленная мощность, кВт 3
5. Рабочее давление воздуха, МПа 0,7 … 0,8
6. Расход воздуха, м3 20
7. Габаритные размеры, мм 40040х5020х1900
8. Масса, кг 23000

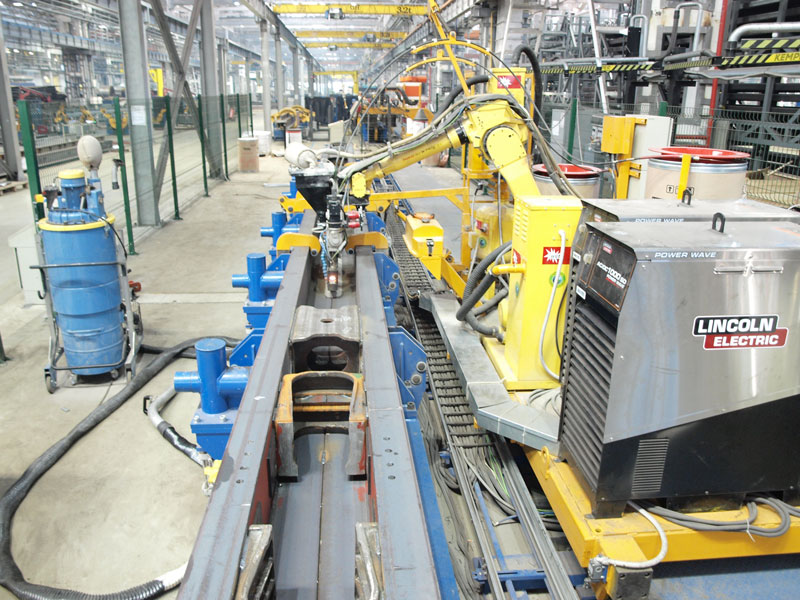

Фото оборудования

  • Тихвинский вагоностроительный завод
