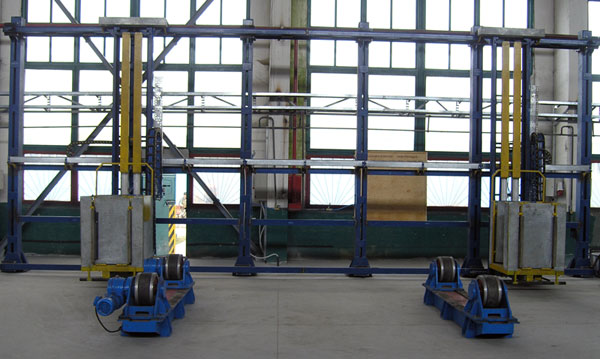

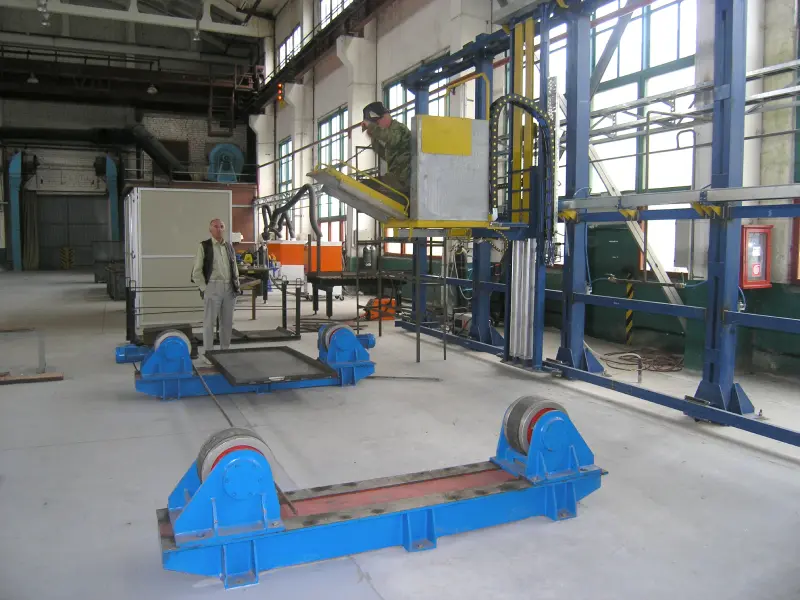

Стенд с роликоопорами для сборки-сварки элементов котла
Стенд представляет собой комплекс оборудования обеспечивающий установку и фиксацию элементов на цистерне для последующей ее сварки.
Стенд состоит из роликовых вращателей, кондуктора, тележки механизированной, и кондуктора для установки люка-лаза.
Роликовые вращатели предназначены для вращения цистерны вокруг своей оси, и состоят из двух опор: приводной и неприводной.
Кондуктор предназначен для фиксации в нем шпангоутов и установки их на цистерну. Представляет собой рамную конструкцию в виде полукольца, на которую установлены прижимы, упоры и фиксаторы, необходимые для ориентации шпангоута на цистерне.
Тележка механизированная предназначена для подъема, продольного и поперечного перемещения одного рабочего с инструментами для обеспечения беспрепятственного доступа к местам сварки. Кондуктор для установки люка лаза предназначен для установки и ориентировки люка лаза на цистерне.
Технические характеристики:
| 1. | Габариты собираемого изделия, мм | |
| Диаметр | 2410 | |
| Длина | 2872 | |
| 2. | Механизм фиксации элементов цистерны | механический |
| 3. | Горизонтальный ход корзины тележки (выдвижение), мм. | 800 |
| 4. | Тележка механизированная | |
| Кол-во, шт, | 2 | |
| Высота перемещения корзины, мм | 360…3360 | |
| Грузоподъемность, кг | 150 | |
| Рекомендуемое давление воздуха, МПа | 0,6 … 0,8 | |
| Расход воздуха (max) на перемещения, л/мин | 1200 | |
| Механизм горизонтального перемещения | пневматический | |
| Механизм вертикального перемещения | пневматический | |
| 5. | Давление пневмосети, МПа | 0,4…0,6 |
| 6. | Расход сжатого воздуха, м3/мин | 1,5 |
| 7. | Установленная мощность, кВт | 2,2 |
| 8. | Габаритные размеры изделия, мм | |
| 9. | Длина | 10400 |
| 10. | Ширина | 5223 |
| 11. | Высота | 4859 |
| 12. | Масса изделия, кг | 5900 |
