Стенд із роликоопорами для збирання-зварювання елементів котла
Стенд призначений для приварювання елементів цистерни.

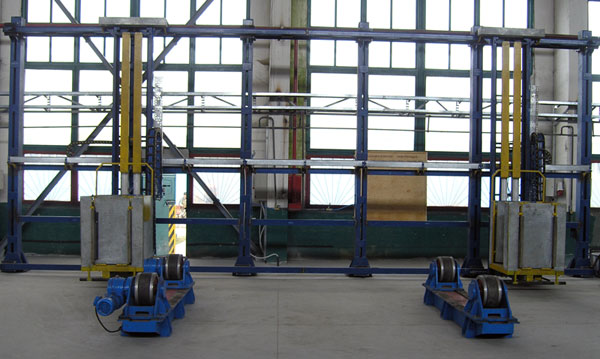

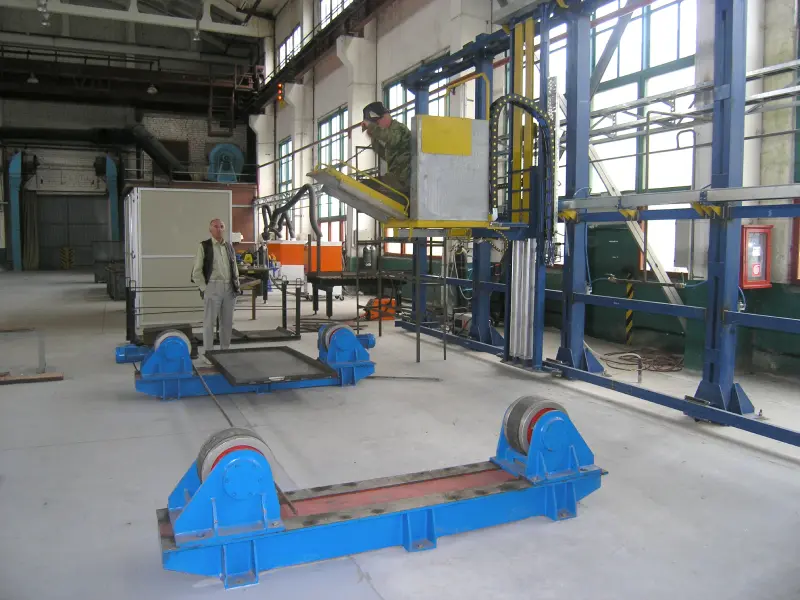

Стенд являє собою комплекс обладнання, що забезпечує установку та фіксацію елементів на цистерні для подальшого її зварювання. Стенд складається з роликових обертачів, кондуктора, візка механізованого, і кондуктора для встановлення лука-лаза. Роликові обертачі призначені для обертання цистерни навколо своєї осі, і складаються з двох опор: приводний та непривідний. Кондуктор призначений для фіксації в ньому шпангоутів та встановлення їх на цистерну. Є рамною конструкцією у вигляді півкільця, на яку встановлені притиски, упори та фіксатори, необхідні для орієнтації шпангоуту на цистерні. Візок механізований призначений для підйому, поздовжнього та поперечного переміщення одного робітника з інструментами для забезпечення безперешкодного доступу до місць зварювання. Кондуктор для встановлення люка лаза призначений для встановлення та орієнтування люка лаза на цистерні.
Технічні характеристики:
|
1. |
Габарити виробу, що збирається, мм |
|
|
Діаметр |
2410 |
|
|
Довжина |
2872 |
|
|
2. |
Механізм фіксації елементів цистерни |
механічний |
|
3. |
Горизонтальний хід кошика візки (висування), мм. |
800 |
|
4. |
Візок механізований |
|
|
Кількість, шт, |
2 |
|
|
Висота переміщення кошика, мм |
360…3360 |
|
|
Вантажопідйомність, кг |
150 |
|
|
Рекомендований тиск повітря, МПа |
0,6 … 0,8 |
|
|
Витрата повітря (max) на переміщення, л/хв |
1200 |
|
|
Механізм горизонтального переміщення |
пневматичний |
|
|
Механізм вертикального переміщення |
пневматичний |
|
|
5. |
Тиск пневмомережі, МПа |
0,4…0,6 |
|
6. |
Витрата стисненого повітря, м3/хв |
1,5 |
|
7. |
Встановлена потужність, кВт |
2,2 |
|
8. |
Габаритні розміри виробу, мм |
|
|
9. |
Довжина |
10400 |
|
10. |
Ширина |
5223 |
|
11. |
Висота |
4859 |
|
12. |
Маса виробу, кг |
5900 |
