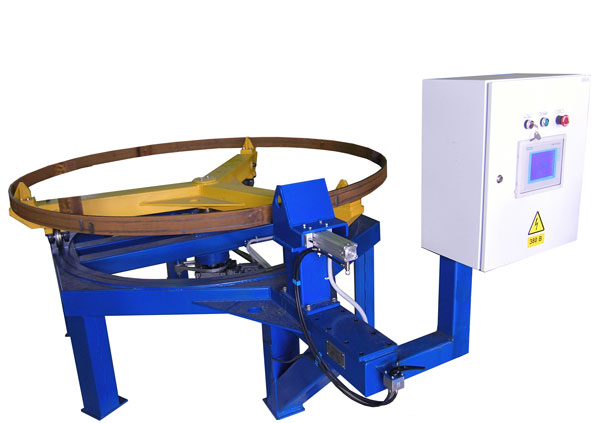

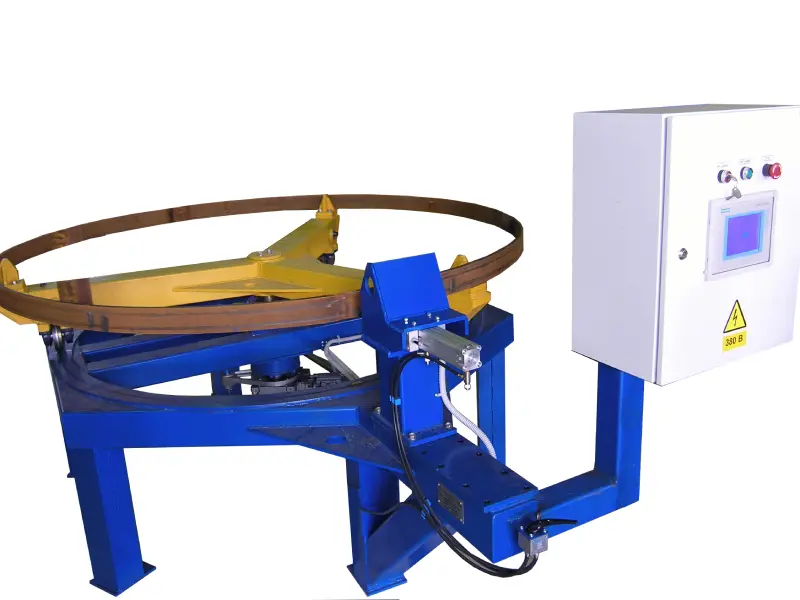

Стенд обмера и селекции днищ котла обеспечивает комплекс технологических операций, связанных с селекцией днищ котла путем обмера длины их окружности по наружному диаметру.
Принцип работы

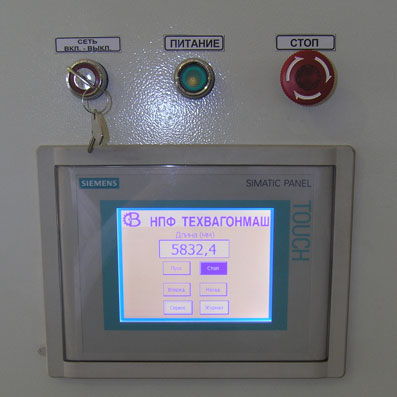

Днище по упорам укладывается на платформу, измерительное устройство выводится в рабочее положение и подается команда на вращение платформы с изделием. Включение и выключение энкодера осуществляется при помощи конечного выключателя, а результаты замера высвечиваются на панели информационного табло.
Технические характеристики:
1. Диаметр измеряемых изделий, мм | 2400, 3000, 3200 |
2. Масса изделий, кг | 270 … 1500 |
3. Грузоподъемность стенда, кг | 2000 |
4. Число оборотов платформы, об/мин | 2,1 |
5. Тип привода | электромеханический |
6. Мощность привода, кВт | 0,55 |
7. Крутящий момент, кгс/м | 142 |
8. Тип измерительного механизма | энкодер |
9. Точность измерения, мм/м | 0,125 |
10. Механизм установки энкодера | пневматический |
11. Давление воздуха в сети, МПа (кгс/см2) | 0,5 (5) |
12. Метод отражения результатов обмера | информационная панель |
13. Габаритные размеры стенда, мм: | |
— длина | 3264 … 3810 |
— ширина | 2187 … 2881 |
— высота | 1374 |
14. Масса стенда, кг | 1040 |
