Стенд обмера и селекции днищ котла
Стенд обмера и селекции днищ котла обеспечивает комплекс технологических операций, связанных с селекцией днищ котла путем обмера длины их окружности по наружному диаметру.
Принцип работы.

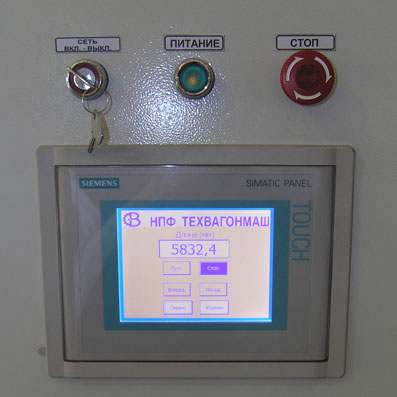

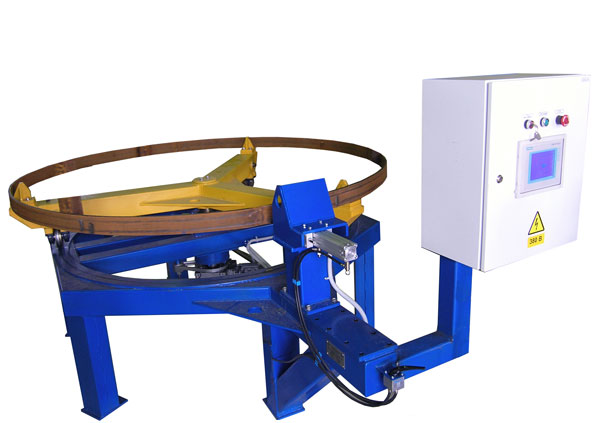

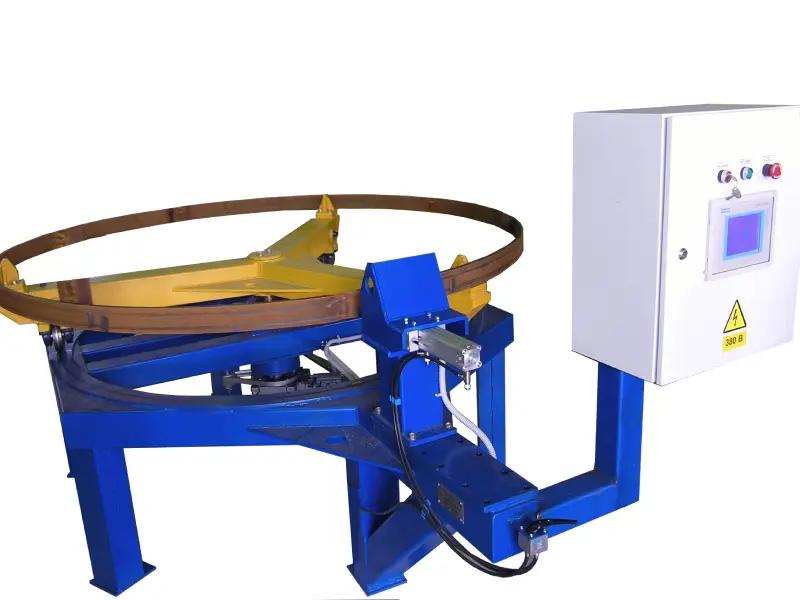

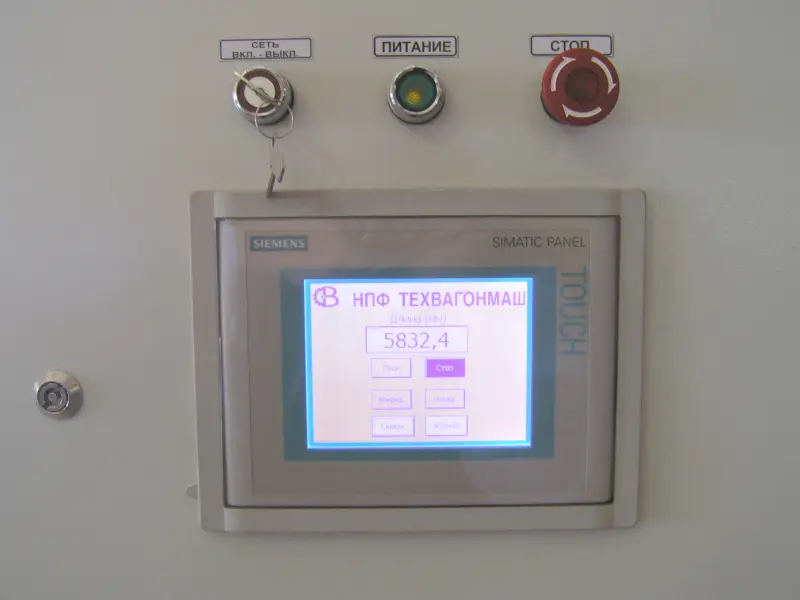

Днище по упорам укладывается на платформу, измерительное устройство выводится в рабочее положение и подается команда на вращение платформы с изделием. Включение и выключение энкодера осуществляется при помощи конечного выключателя, а результаты замера высвечиваются на панели информационного табло.
Технические характеристики
|
№ п.п. |
Наименование параметра |
Показатель |
|
1. |
Диаметр измеряемых изделий, мм |
2400, 3000, 3200 |
|
2. |
Масса изделий, кг |
270 … 1500 |
|
3. |
Грузоподъемность стенда, кг |
2000 |
|
4. |
Число оборотов платформы, об/мин |
2,1 |
|
5. |
Тип привода |
электромеханический |
|
6. |
Мощность привода, кВт |
0,55 |
|
7. |
Крутящий момент, кгс/м |
142 |
|
8. |
Тип измерительного механизма |
энкодер DKV60- EIK02000 |
|
9. |
Точность измерения, мм/м |
0,125 |
|
10. |
Механизм установки энкодера |
пневматический |
|
11. |
Давление воздуха в сети, МПа (кгс/см2) |
0,5 (5) |
|
12. |
Метод отражения результатов обмера |
информационная панель |
|
14. |
Габаритные размеры стенда, мм |
|
|
длина |
3264 ... 3810 | |
|
ширина |
2187 … 2881 | |
|
высота |
1374 | |
|
15. |
Масса стенда, кг |
1040 |
