Универсальный кондуктор для сборки рам вагонов
Кондуктор предназначен для сборки рам пассажирских вагонов.

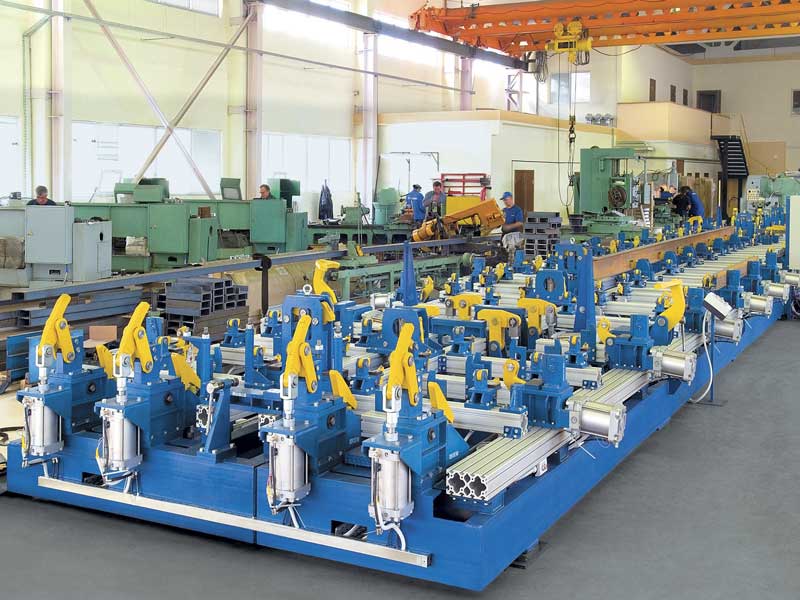

Кондуктор представляет собой рамную конструкцию на которой закреплены направляющие с Т-образными пазами, базирующие и прижимные элементы. При переналадке кондуктора на один из типоразмеров рам происходит перемещение базирующих и прижимных элементов вдоль Т-образных пазов. Прижатие составных элементов изделия осуществляется с помощью пневмоцилиндров. Применение пневматики обеспечивает равномерное прижатие всех составных элементов
Кондуктор представляет собой рамную конструкцию на которой закреплены направляющие с Т-образными пазами, базирующие и прижимные элементы. При переналадке кондуктора на один из типоразмеров рам происходит перемещение базирующих и прижимных элементов вдоль Т-образных пазов. Прижатие составных элементов изделия осуществляется с помощью пневмоцилиндров. Применение пневматики обеспечивает равномерное прижатие всех составных элементов
Технические характеристики:
| 1. | Габаритные размеры собираемых рам вагонов, мм | |
| длина | 24420 | |
| ширина | 3100 | |
| 2. | Тип кондуктора | переналаживаемый |
| 3. | Количество типоразмеров изделия, шт. | 4 |
| 4. | Привод рабочих органов кондуктора | пневматический |
| 5. | Фирма-производитель пневмооборудования | “FESTO” Германия |
| 6. | Принцип переналадки кондуктора | ручной |
| 7. | Принцип управления кондуктором | ручной, посредством кнопок |
| 8. | Расход воздуха на одно изделие, м3 | 0,6 |
| 9. | Давление воздуха в пневмосети, мПа. | 0,4 … 0,6 |
| 10. | Потребляемая мощность, кВт | 0,4 |
| 11. | Габаритные размеры кондуктора, мм: | |
| длина | 25280 | |
| ширина | 4110 | |
| высота | 1320 | |
| 12. | Масса, кг | 25500 |
