Універсальний кондуктор для збирання рам вагонів

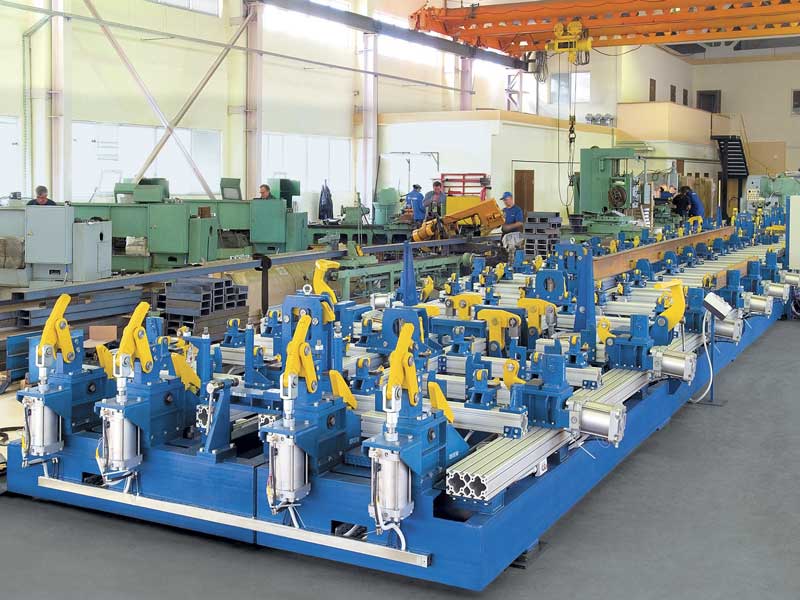

Кондуктор являє собою рамну конструкцію, на якій закріплені направляючі з Т-подібними пазами, що базують і притискні елементи. При переналагодженні кондуктора на один із типорозмірів рам відбувається переміщення базуючих та притискних елементів уздовж Т-подібних пазів. Притискання складових елементів виробу здійснюється за допомогою пневмоциліндрів. Застосування пневматики забезпечує рівномірне притискання всіх складових елементів
Технічні характеристики:
|
1. |
Габаритні розміри рам вагонів, що збираються. |
|
|
довжина |
24420 |
|
|
ширина |
3100 |
|
|
2. |
Тип кондуктора |
переналагоджуваний |
|
3. |
Кількість типорозмірів виробу, шт. |
4 |
|
4. |
Привід робочих органів кондуктора |
пневматичний |
|
5. |
Фірма-виробник пневмообладнання |
"FESTO" Німеччина |
|
6. |
Принцип переналагодження кондуктора |
ручний |
|
7. |
Принцип управління кондуктором |
ручний, за допомогою кнопок |
|
8. |
Витрата повітря на один виріб, м3 |
0,6 |
|
9. |
Тиск повітря у пневмомережі, мПа. |
0,4 … 0,6 |
|
10. |
Потужність, кВт |
0,4 |
|
11. |
Габаритні розміри кондуктора, мм: |
|
|
довжина |
25280 |
|
|
ширина |
4110 |
|
|
висота |
1320 |
|
|
12. |
Маса, кг |
25500 |
