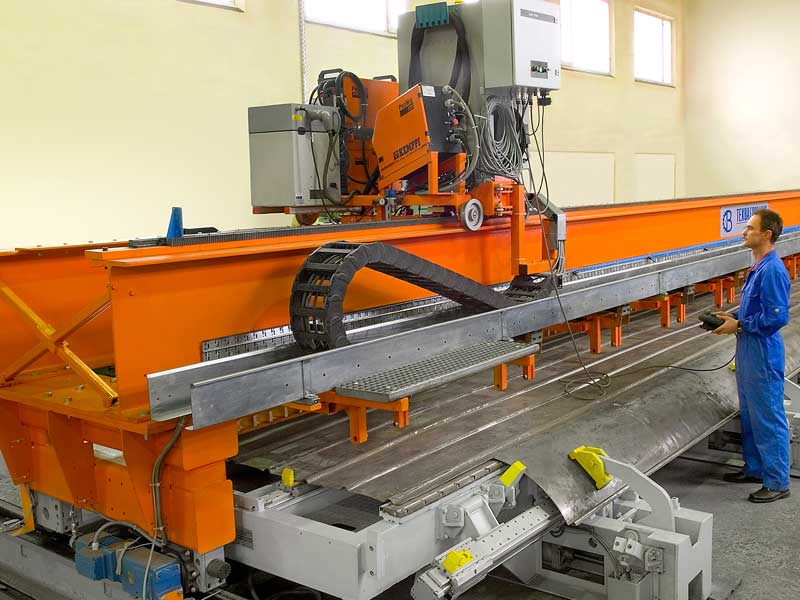

Установка предназначена для автоматической сварки в среде защитного газа на медных охлаждаемых подкладках трех продольных нахлесточных швов секций обшивы крыши пассажирских вагонов с применением лазерной системы автоматического слежения за швом.
Принцип работы

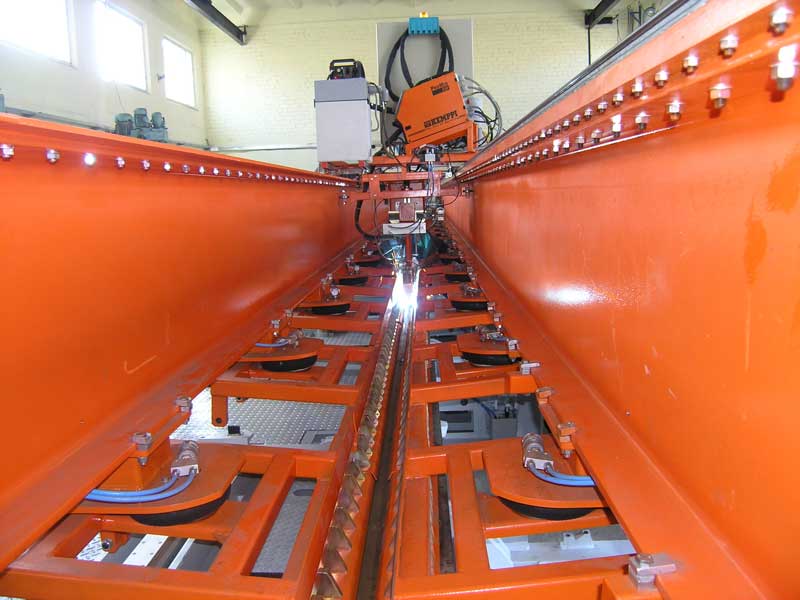

При помощи подъемно-транспортных средств элементы секции укладываются на стенд, где производится их фиксация. При помощи портала сварочный автомат устанавливается в начало сварочного шва, производится поджим свариваемых кромок и подается команда на сварку. По окончании сварки, автомат возвращается в исходное положение, клавишные прижимы подымаются и портал перемещается в зону сварки следующего шва. После сварки трех швов секции портал возвращается в исходное положение, а готовое изделие краном снимается со стенда и передается на следующее рабочее место. За ходом процесса сварки оператор наблюдает на экране монитора.
Технические характеристики:
| 1. | Производительность секций/год | 2400 |
| 2. | Стенд для сборки секций обшивы крыши вагонов: | |
| Тип стенда | переналаживаемый | |
| Количество типоразмеров изделия, шт. | 8 | |
| Привод рабочих органов стенда | пневматический | |
| Принцип переналадки стенда | автоматический | |
| Принцип управления стендом | кнопочный, сенсорная панель | |
| Тип подкладок | медные, охлаждаемые | |
| 3. | Портал сварочный: | |
| Скорость перемещения, м/мин | 12 | |
| Скорость сварки, м/час | 48 |
