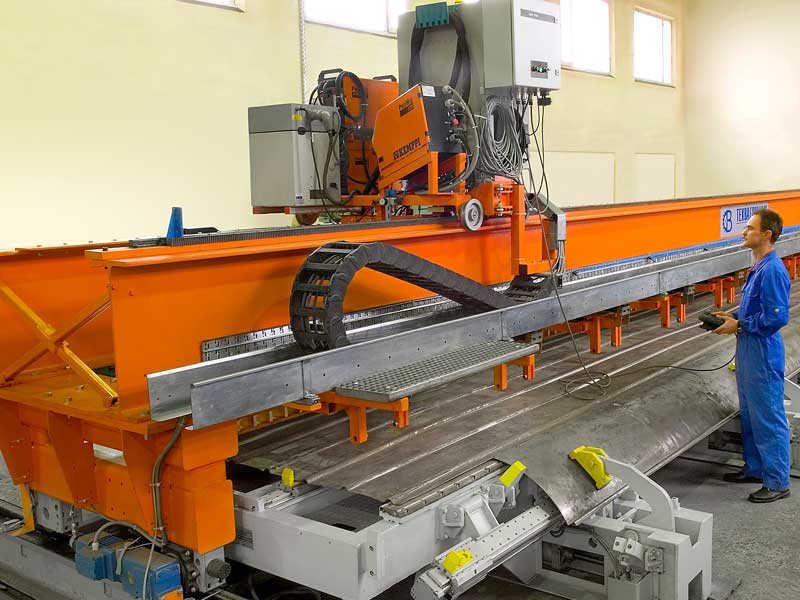

Установка призначена для автоматичного зварювання в середовищі захисного газу на мідних підкладках, що охолоджуються, трьох поздовжніх нахлесткових швів секцій обшиви даху пасажирських вагонів, із застосуванням лазерної системи автоматичного стеження за швом.
Принцип роботи

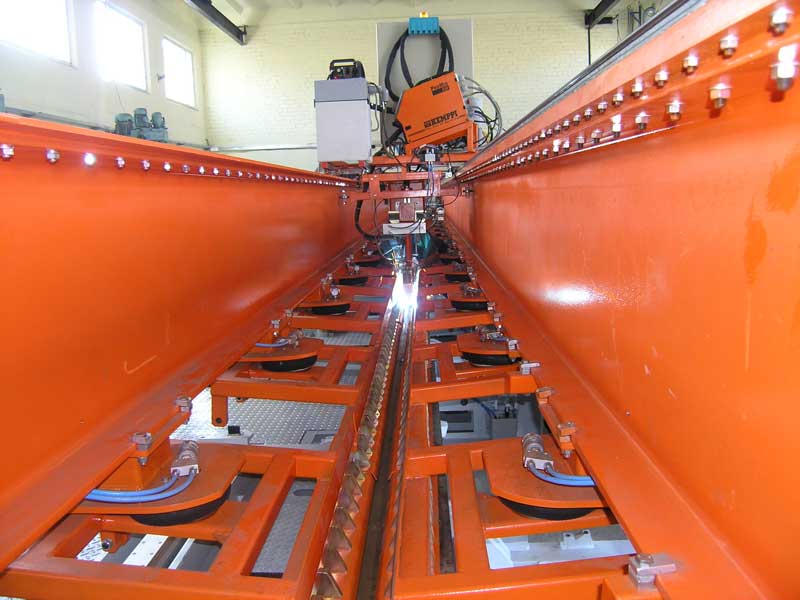

За допомогою підйомно-транспортних засобів елементи секції укладаються на стенд, де провадиться їх фіксація. За допомогою порталу зварювальний автомат встановлюється на початок зварювального шва, проводиться підтиск кромок, що зварюються, і подається команда на зварювання. Після закінчення зварювання автомат повертається у вихідне положення, клавішні притиски піднімаються і портал переміщається в зону зварювання наступного шва. Після зварювання трьох швів секції портал повертається у вихідне положення, а готовий виріб краном знімається зі стенду та передається на наступне робоче місце. За перебігом процесу зварювання оператор спостерігає на екрані монітора.
Технічні характеристики:
1. | Продуктивність секцій/рік | 2400 |
2. | Стенд для складання секцій обшиви даху вагонів: | |
Тип стенду | переналагоджуваний | |
Кількість типорозмірів виробу, шт. | 8 | |
Привід робочих органів стенду | пневматичний | |
Принцип переналагодження стенду | автоматичний | |
Принцип керування стендом | кнопковий, сенсорна панель | |
Тип підкладок | мідні, охолоджувані | |
3. | Портал зварювальний: | |
Швидкість переміщення, м/хв | 12 | |
Швидкість зварювання, м/год | 48 |
