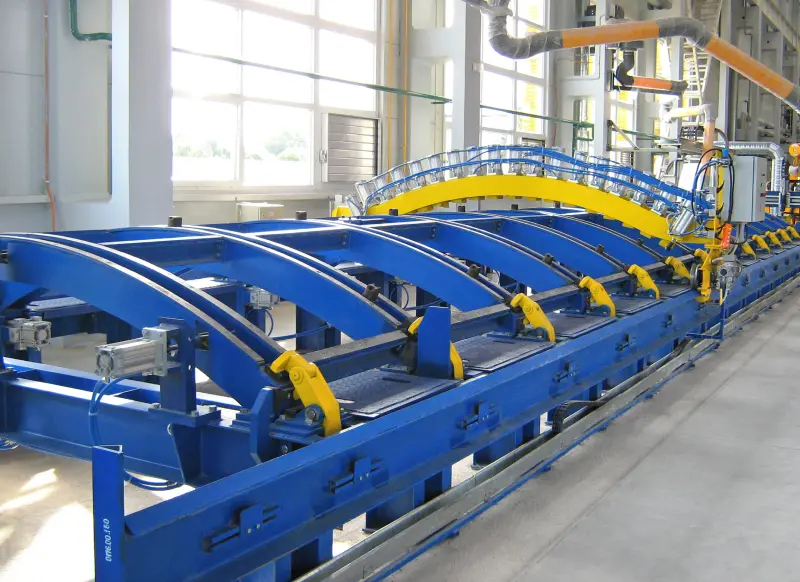

Кондуктор призначений для складання та напівавтоматичного зварювання зовнішніх швів дахів критих вагонів. Обладнання забезпечує точне встановлення й надійну фіксацію обв’язок, дуг, фрамуг та листів обшивки перед зварюванням, що гарантує стабільну геометрію даху та скорочує час циклу складання.
Порядок роботи
- Укладання та базування обв’язок даху в поздовжньому напрямку по упору.
- Притискання обв’язок пневмопритискачами у поперечному напрямку.
- Встановлення та притискання фрамуг.
- Укладання листів обшивки, розробних елементів і дуг по центраторах та упорах.
- Накочування катучої балки з притисканням та прихваткою листів до фрамуг, дуг і обв’язок.
- Повернення балки у вихідне положення та остаточне зварювання даху.
- Передача готового даху на складське місце.
Переваги
- Пневматична система фіксації забезпечує стабільну геометрію даху на всіх етапах складання.
- Частотно-регульований привід катучої балки — плавне переміщення без ривків і заїдань.
- Мідні підкладки в зоні зварних швів виключають приварювання виробу до оснащення.
- Розбірна транспортабельна конструкція — складання й монтаж на майданчику замовника.
Технічні характеристики:
| 1. | Механізм фіксації виробу, що збирається | пневматичний |
| 2. | Механізм управління | ручний |
| 3. | Тип приводу катучої балки | електромеханічний |
| 4. | Тиск пневмомережі, МПа | 0,4…0,6 |
