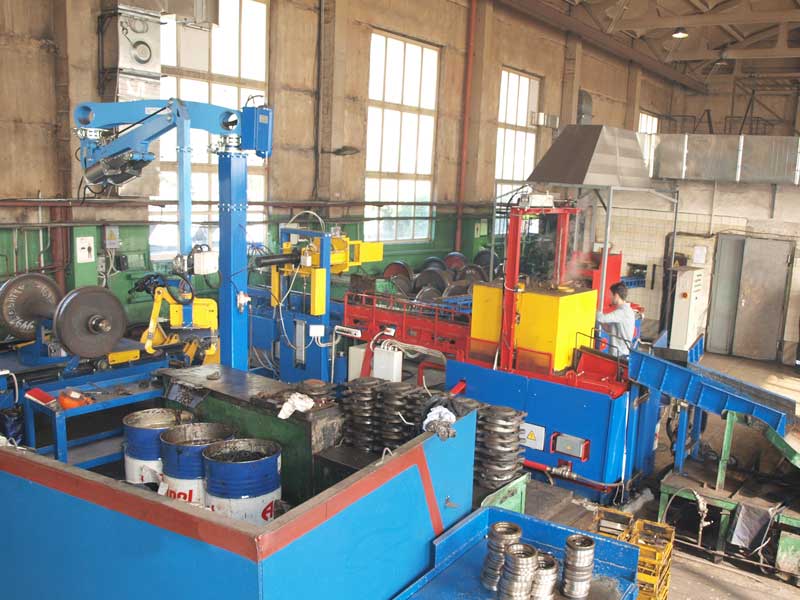

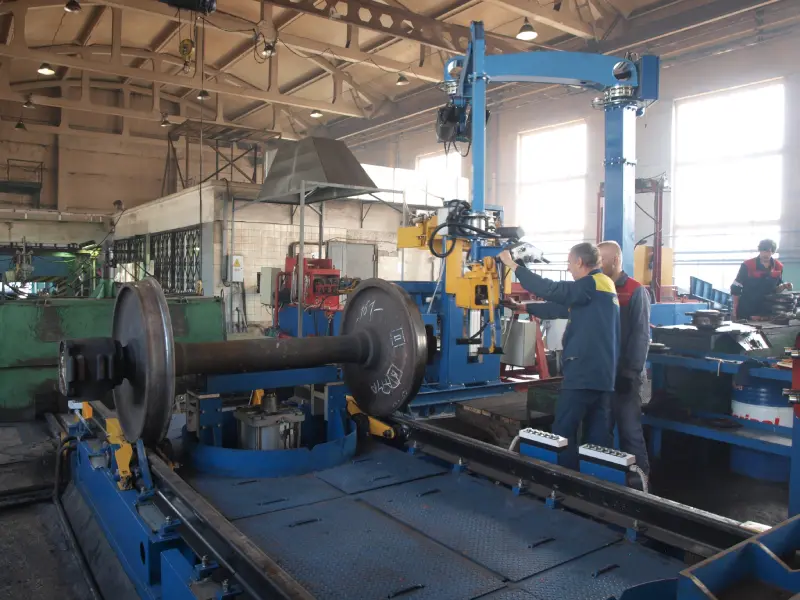

Комплекс демонтажа и мойки буксового узла и подшипников
Комплекс для демонтажа и мойки букс и подшипников предназначен для использования на вагоноремонтных предприятиях (вагонных депо и вагоноколесных мастерских).
Комплекс выполняет следующие технологические операции:
- подъем и перемещение колесной пары по эстакаде;
- поворот колесных пар на технологических позициях;
- откручивание с помощью стенда демонтажа всех болтов буксового узла и гайки М110;
- съем обеих букс с оси колесной пары и транспортирование их с помощью манипулятора на позицию демонтажа подшипников автоматизированного участка распрессовки и мойки подшипников и корпусов букс;
- выпрессовку подшипников из буксы;
- мойку корпусов букс;
- мойку подшипников.
|

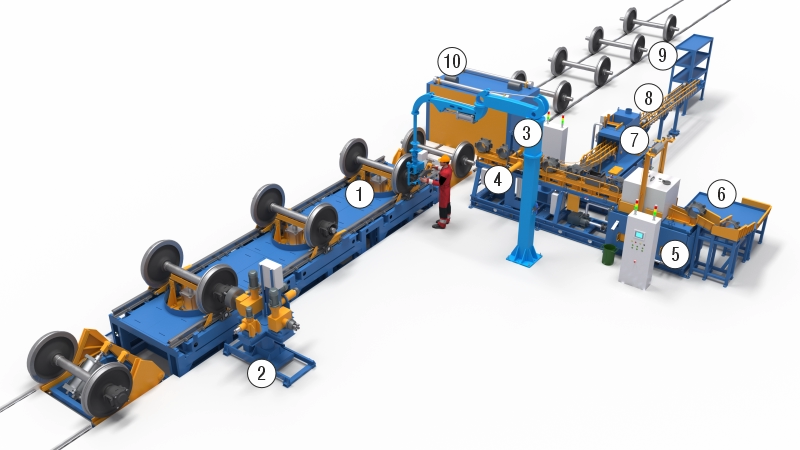

1. Эстакада для демонтажа букс |
6. Стеллаж для корпусов букс |
|
2. Машина для демонтажа букс грузовых вагонов |
7. Машина для мойки подшипников |
|
3. Устройство для снятия букс |
8. Желоб |
|
4. Машина выпрессовки подшипников |
9. Стеллаж для подшипников |
|
5. Машина для мойки и сушки букс |
|
Технические характеристики:
|
1. |
Производительность, кол. пар/час |
3 |
|
2. |
Максимальная масса колёсной пары, кг |
1600 |
|
3. |
Давление воздуха в пневмосети, МПа |
0,6...0,8 |
|
4. |
Эстакада для демонтажа букс |
|
|
Тип всех приводов |
пневматический |
|
|
Передача колёсных пар с позиции на позицию |
качением |
|
|
5. |
Машина для демонтажа букс грузовых вагонов |
|
|
Электрогайковерт четырехшпиндельный |
|
|
|
– число ключей, шт. |
4 |
|
|
– диаметр резьбы отвинчиваемого болта |
М20 |
|
|
Электрогайковерт одношпиндельный |
|
|
|
– диаметр резьбы отвинчиваемой гайки |
М110 |
|
|
Электрогайковерт четырехшпиндельный |
|
|
|
– число ключей, шт. |
4 |
|
|
– диаметр резьбы отвинчиваемого болта |
М20 |
|
|
Вертикальный ход подъемника, мм |
160 |
|
|
Установленная мощность, кВт |
11,5 |
|
|
6. |
Устройство для снятия букс |
|
|
Грузоподъемность манипулятора, кг |
250 |
|
|
Радиус действия, мм |
3000 |
|
|
7. |
Машина выпрессовки подшипников |
|
|
Привод конвейера |
пневматический |
|
|
Установленная мощность, кВт |
2,2 |
|
|
8. |
Автоматизированная машина высокого давления для мойки подшипников |
|
|
Количество подшипников обрабатываемых одновременно, шт. |
2 |
|
|
Время мойки и сушки одной пары подшипников, мин |
2…4 |
|
|
Установленная мощность, кВт |
38,5 |
|
|
9. |
Машина для мойки и сушки букс |
|
|
Привод конвейера |
пневматический |
|
|
Количество корпусов букс, обрабатываемых одновременно, шт. |
1 |
|
|
Время мойки и сушки корпуса буксы, мин |
2…4 |
|
|
Установленная мощность, кВт |
38,5 |
