Інспекційний стелаж огляду та приймання труб

Інспекційний стелаж огляду та приймання труб Інспекційний стелаж огляду та приймання труб

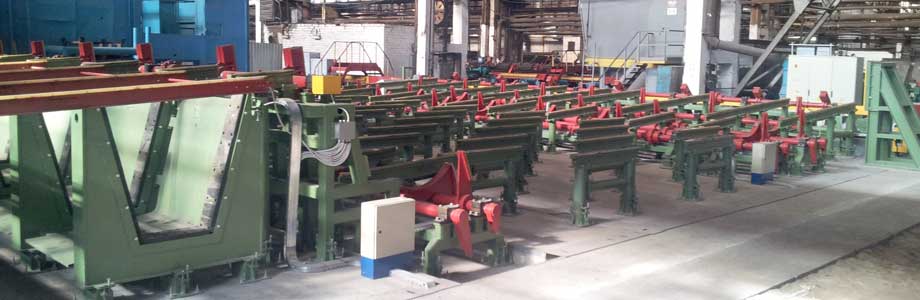

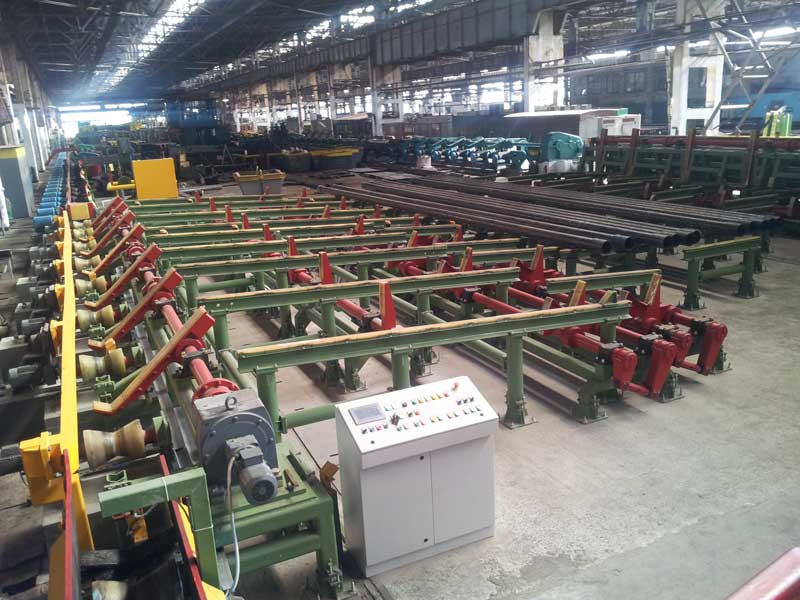

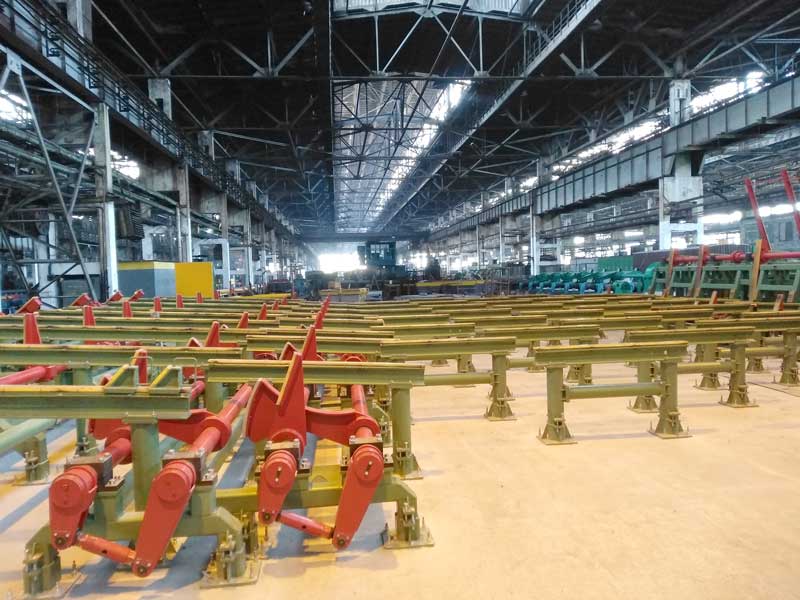

Інспекційний стелаж призначений для огляду та приймання труб працівниками ВТК

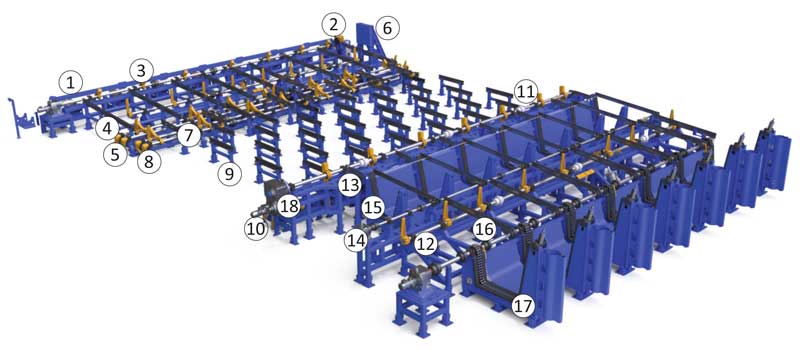

1. Рольганг

2. Упор рухливий

3. Викидач

4. Стелаж-накопичувач

5. Затримник -дозатор

6. Вирівнюючий упор

7. Стелаж демпфуючий

8. Затримник- дозатор

9. Інспекційний стіл

10. Затримник –дозатор

11. Стелаж демпфуючий

12. Затримник

13. Скатна решітка

14. Перекривач кишені

15. Жорстка кишеня

16. Скатна решітка

17. М'яка кишеня

18. Підйомник-укладальник

19. Електроустаткування


Технічні характеристики:

1. Характеристика труб, що обробляються:
- Довжина труби, мм 4800 ÷ 14600
- Діаметр труби, мм 127 ÷ 340
- Товщина стінки, мм 5,59 ÷ 16
2. Продуктивність, труб/година 20
