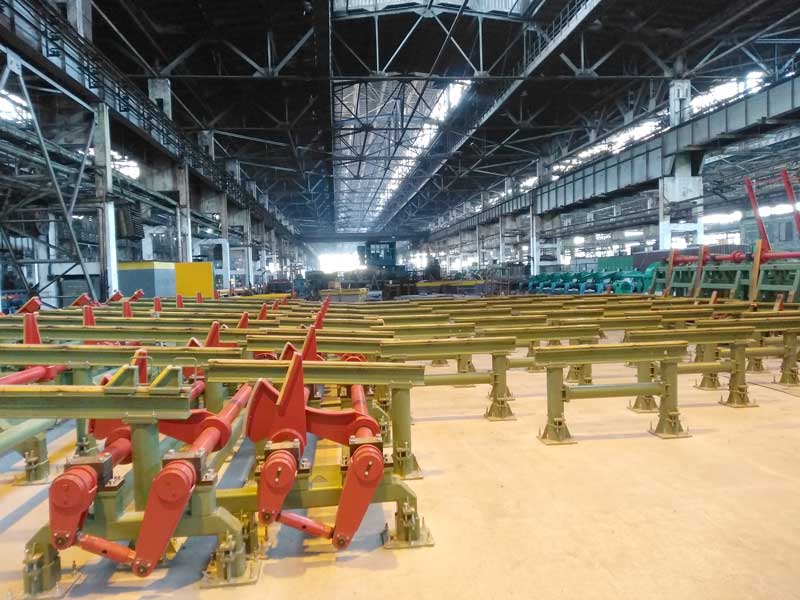

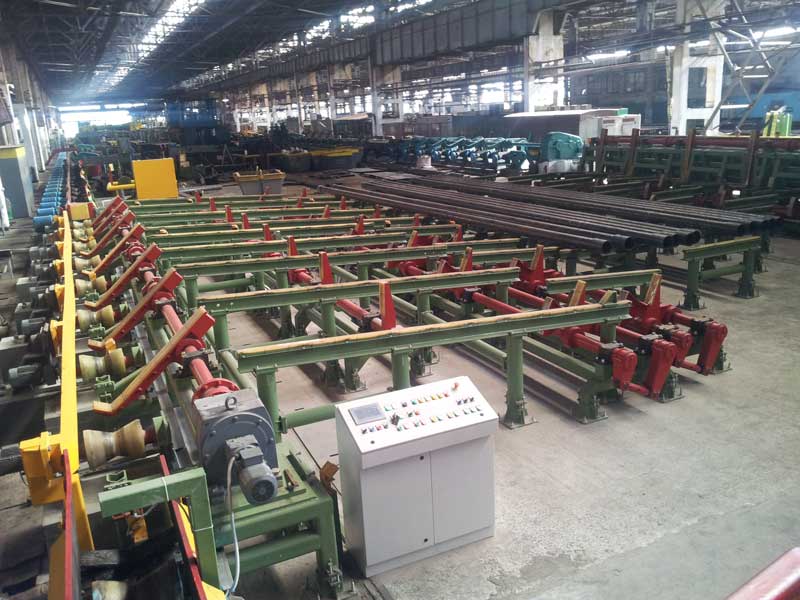

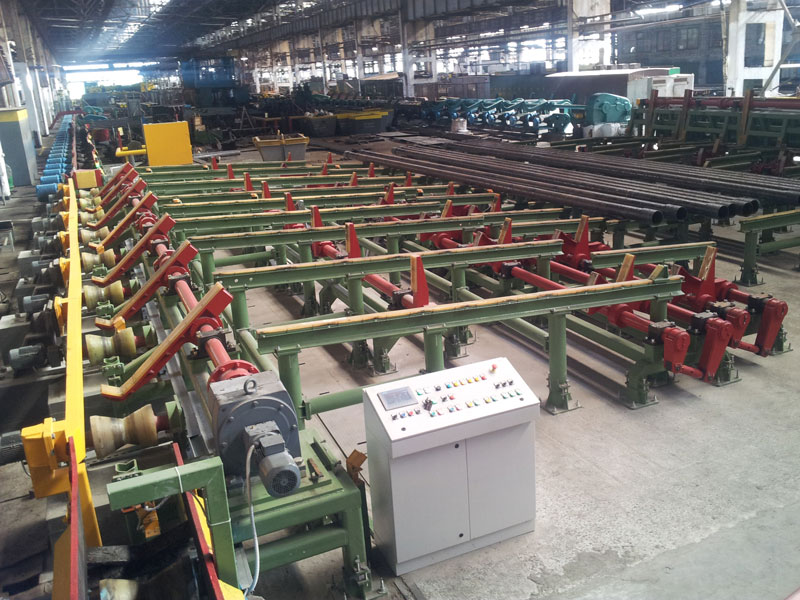

Инспекционный стеллаж предназначен для осмотра и приемки труб работниками ОТК

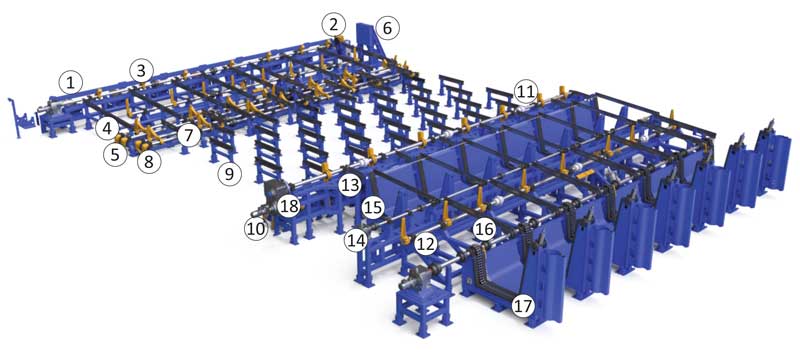

| 1. Рольганг | 11. Стеллаж демпфирующий |
| 2. Упор подвижный | 12. Задержник |
| 3. Выбрасыватель | 13. Скатная решетка |
| 4. Стеллаж-накопитель | 14. Перекрыватель кармана |
| 5. Задержник-дозатор | 15. Жесткий карман |
| 6. Упор выравнивающий | 16. Скатная решетка |
| 7. Стеллаж демпфирующий | 17. Мягкий карман |
| 8. Задержник-дозатор | 18. Подъемник-укладчик |
| 9. Инспекционный стол | 19. Электрооборудование |
| 10. Задержник-дозатор |
Безопасность персонала работающего с оборудованием обеспечивается системой управления.
Система управления имеет функцию идентификации работников ОТК работающих на линии и функцию учёта кондиционных и некондиционных труб проходящих по инспекционному столу. В процессе учёта некондиционных труб они распределяются в учётной ведомости по видам дефектов.
Оборудование оснащено пультом управления для выполнения работ в наладочном режиме.
Оборудование снабжено блокировками предотвращающими несанкционированный запуск механизмов, могущий повлечь за собой поломки оборудования или травмирование обслуживающего персонала.
Технические характеристики
| 1. | Характеристика обрабатываемых труб: | |
| — длина трубы, мм | 4800 ÷ 14600 | |
| — диаметр трубы, мм | 127 ÷ 340 | |
| — толщина стенки, мм | 5,59 ÷ 16 | |
| 2. | Производительность, труб/час | 20 |
