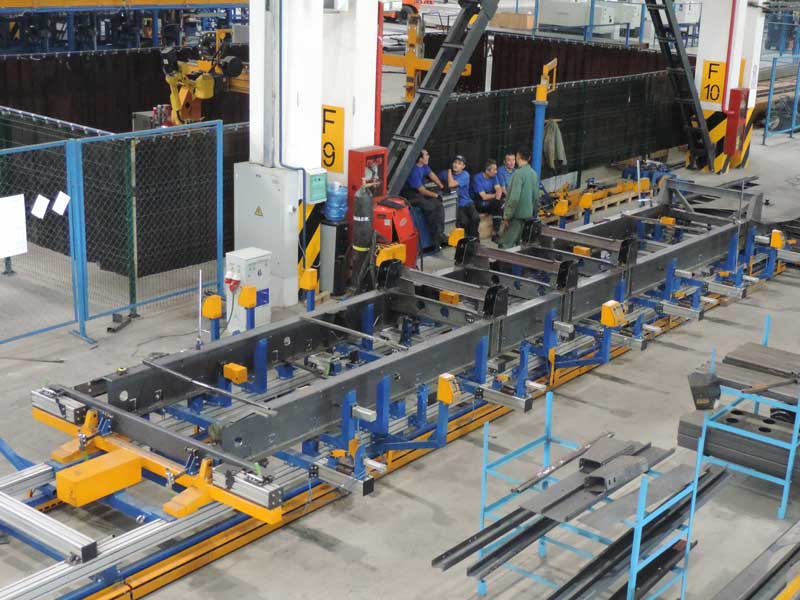

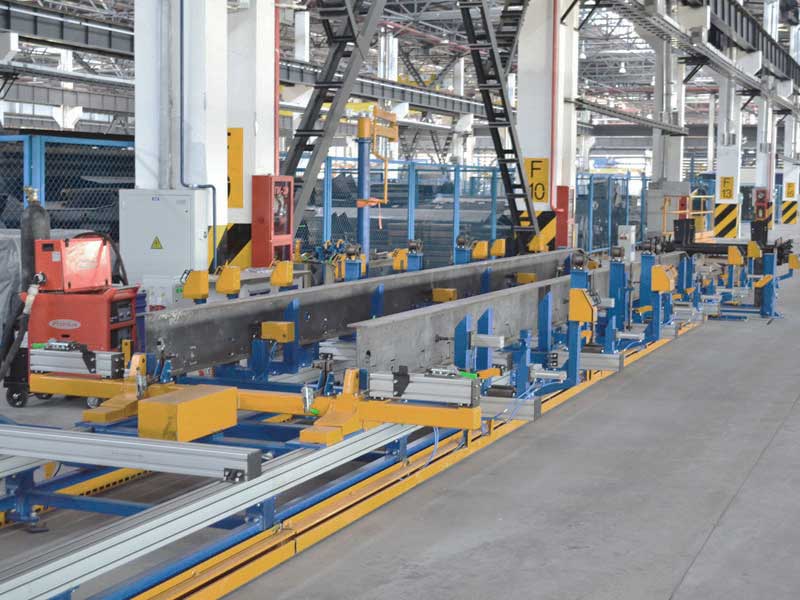

Стенд призначений для збирання рам напівпричепів. При невеликій переналагодженні, тривалість якої становить менше години, на універсальному стенді зборки рам, що переналагоджується, можливо збирати раму як тентового так і ізотермічного напівпричепа, конструкція яких відрізняються наявністю додаткового набору поперечних балок.
Конструкція стенду влаштована таким чином, що поперечні елементи жорсткості можна монтувати і збирати в будь-якому необхідному місці, згідно з конструкторською документацією, переставляючи упори та притиски на поздовжніх алюмінієвих напрямних.
Обладнання збудовано на базі інтелектуальної пневмоавтоматики. Пневматичні притиски мають переваги перед механічними: швидкість дії, можливість керування кількома затискачами з одного місця, різне положення у просторі тощо. Пневматичні притиски мають значну пружність, що компенсує деформації деталей, що зварюються.
Технічні характеристики:
1. | Габаритні розміри виробу, що збирається | B22-0015 | B22-0016 |
довжина, мм | 13765 | 13620 | |
ширина, мм | 2550 | 2580 | |
висота, мм | 900 | 1117 | |
маса, кг | 2365 | 1712 | |
2. | Габаритні розміри стенду, мм: | ||
довжина | 17491 | ||
ширина | 3120 | ||
висота | 1227 | ||
маса, кг | 3044 | ||
3. | Тип притисків | ручний та пневматичний | |
4. | Кількість пневматичних притисків, шт. | 16 | |
5. | Спосіб керування пневматичними притисками | ручний розподільник | |
6. | Кількість пневматичних висувних упорів | 11 | |
7. | Кількість ручних розподільників | 10 | |
8. | Кількість ручних притискань, шт. | 24 | |
9. | Робочий тиск у пневмосистемі, МПа | 0,6 … 0,8 |
