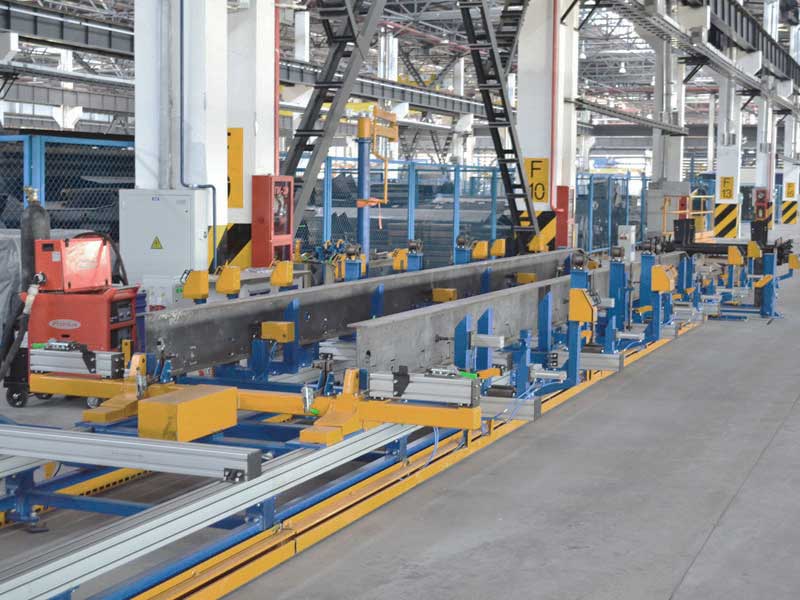

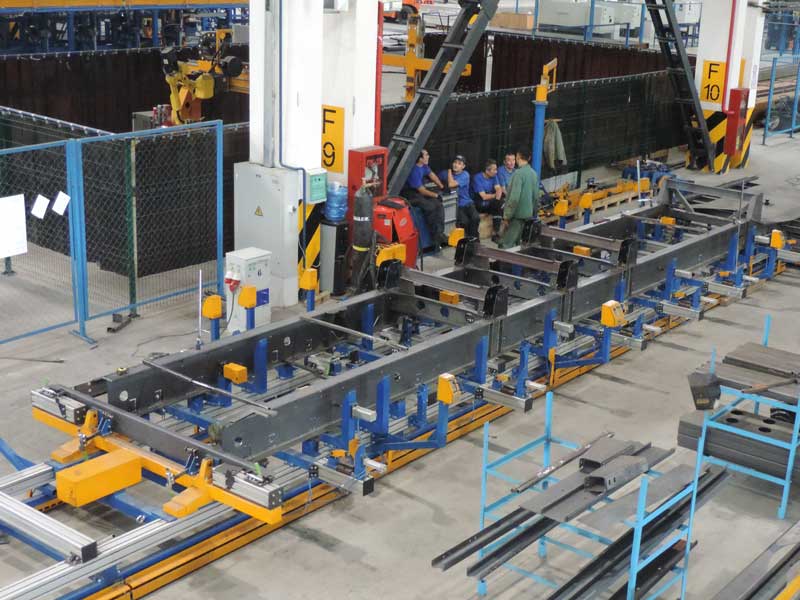

Стенд предназначен для сборки рам полуприцепов. При небольшой переналадке, длительность которой составляет менее часа, на универсальном переналаживаемый стенде сборки рам возможно собирать раму как тентового так и изотермического полуприцепа, конструкция которых отличаются наличием дополнительного набора поперечных балок.
Конструкция стенда устроена таким образом, что поперечные элементы жесткости возможно монтировать и собирать в любом необходимом месте, согласно конструкторской документации, переставляя упоры и прижимы на продольных алюминиевых направляющих.
Оборудование построено на базе интеллектуальной пневмоавтоматики. Пневматические прижимы имеют преимущества перед механическими: быстрота действия, возможность управления несколькими зажимами с одного места, различное положение в пространстве и т.д. что Пневматические прижимы обладают значительной упругостью, что компенсирует деформации свариваемых деталей.
Технические характеристики:
| 1. | Габаритные размеры собираемого изделия | B22-0015 | B22-0016 |
| длина, мм | 13765 | 13620 | |
| ширина, мм | 2550 | 2580 | |
| высота, мм | 900 | 1117 | |
| масса, кг | 2365 | 1712 | |
| 2. | Габаритные размеры стенда, мм: | ||
| длина | 17491 | ||
| ширина | 3120 | ||
| высота | 1227 | ||
| Масса, кг | 3044 | ||
| 3. | Тип прижимов | ручной и пневматический | |
| 4. | Количество пневматических прижимов, шт. | 16 | |
| 5. | Способ управления пневматическими прижимами | ручной распределитель | |
| 6. | Количество пневматических выдвижных упоров | 11 | |
| 7. | Количество ручных распределителей | 10 | |
| 8. | Количество ручных прижимов, шт. | 24 | |
| 9. | Рабочее давление в пневмосистеме, МПа | 0,6…0,8 | |
