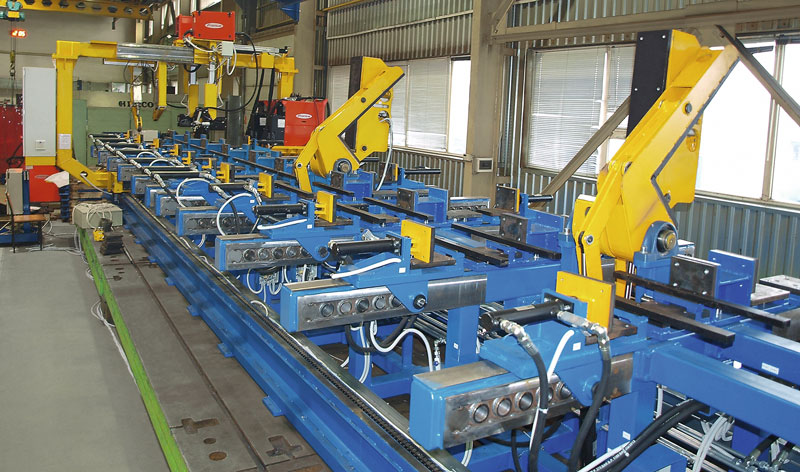

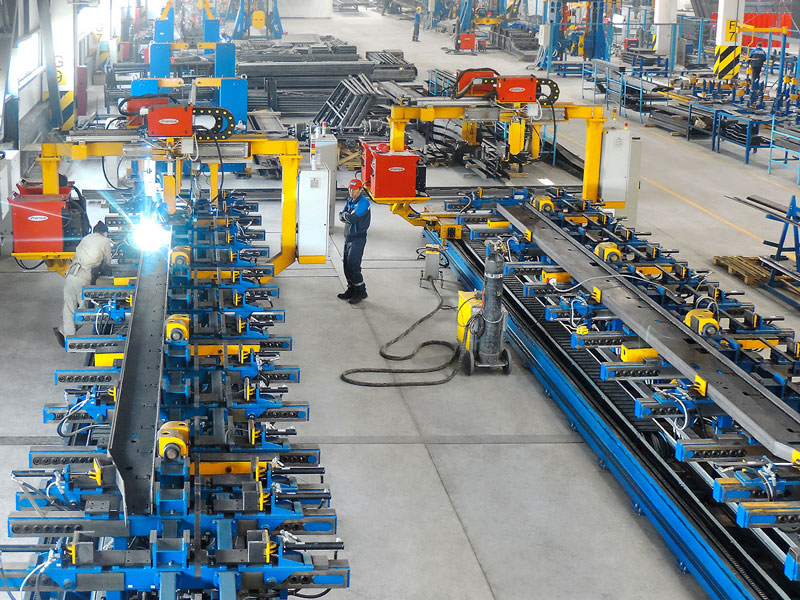

Лінія є універсальним обладнанням, що дозволяє виготовляти лонжерони напівпричепів заввишки від 380 до 700 мм та завдовжки до 14000 мм.
Опис роботи:

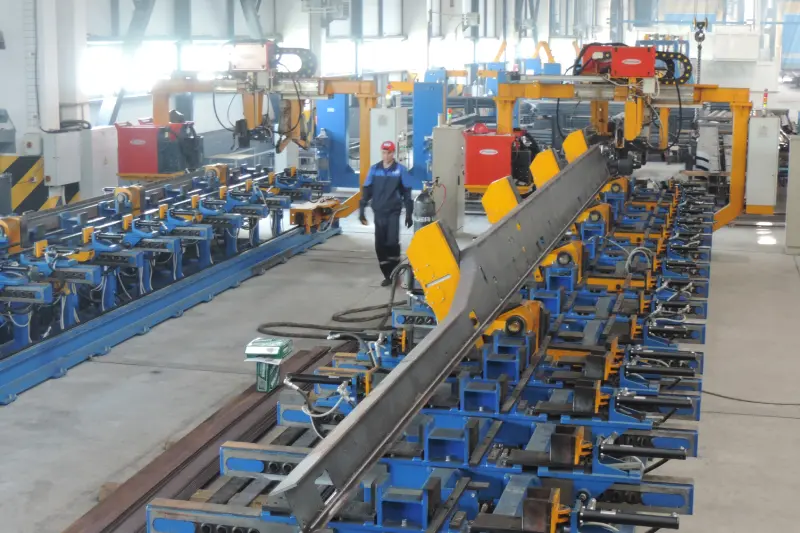

На першій позиції проводиться складання лонжеронів та автоматичне зварювання з лицьового боку. Далі, вбудованим кантувачем, виріб кантується на 180 ° і проводиться зварювання лонжерону зі зворотного боку.
Для забезпечення необхідного зусилля стискання використовуються гідравлічні притиски.
Переміщуючи встановлені на лінії гідравлічні притиски, змінюючи опорні елементи, що беруть участь у формуванні конфігурації полиць лонжерону, можна збирати вироби різної геометрії в зазначеному вище діапазоні розмірів.
Автоматичне зварювання здійснюється за допомогою пересувної портальної установки. Привід порталу та пальників здійснюються за допомогою сервоприводів, що забезпечує точність переміщення та позиціонування.
Завдяки жорсткій фіксації всіх елементів лонжерону, відпала необхідність у подальшому виправленні та рихтуванні звареного виробу.

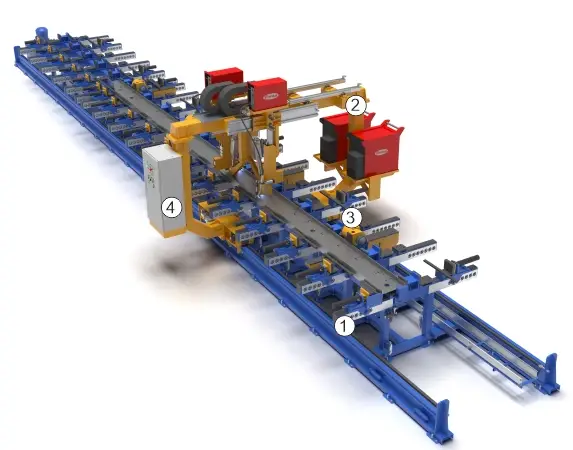

| 1. Стенд для складання лонжеронів | 3. Кантувач |
| 2. Портал зварювальний | 4. Шафа управління |
Технічні характеристики:
| 1. | Габаритні розміри та маса виробу, що збирається, max, мм: | 14200х220х700 |
| маса max, кг | 1000 | |
| 2. | Принцип фіксації деталей | гідравлічний |
| 3. | Принцип переналагодження | механічний, ручний |
| 4. | Принцип управління | за допомогою кнопок |
| 5. | Портал для автоматичного зварювання лонжеронів: | |
| Швидкість зварювання, м/год | 0,5 … 0,6 | |
| Маршева швидкість, м/год | 15 | |
| Принцип регулювання швидкості | частотний | |
| Принцип стеження за швом | механічний | |
| Тип шва | тавровий кутовий | |
| Кількість швів, що одночасно зварюються, шт. | 2 | |
| Встановлена потужність, кВт | 40 | |
| Кількість зварювальних напівавтоматів, шт. | 2 | |
| Зварювальне обладнання | Fronius | |
| 11. | Габаритні розміри лінії, мм | 18300х4156х2988 |
| 12. | Маса, кг | 12000 |
