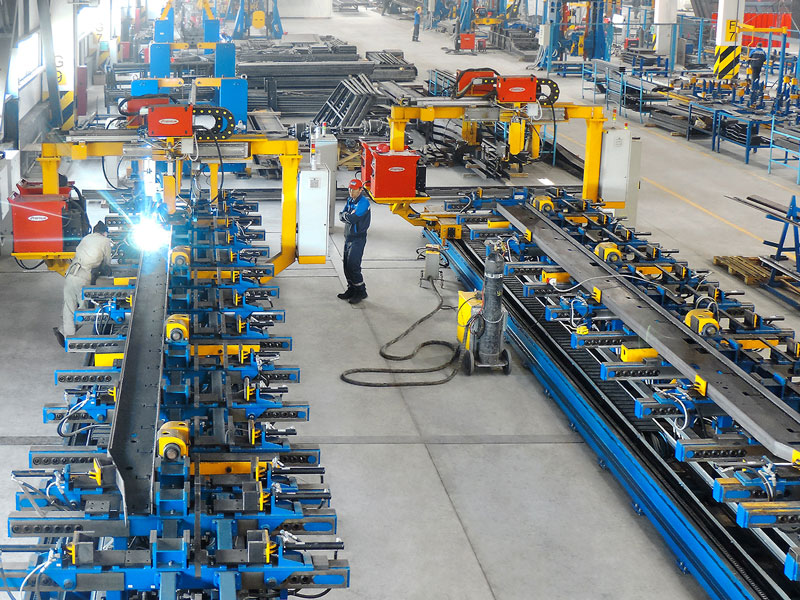

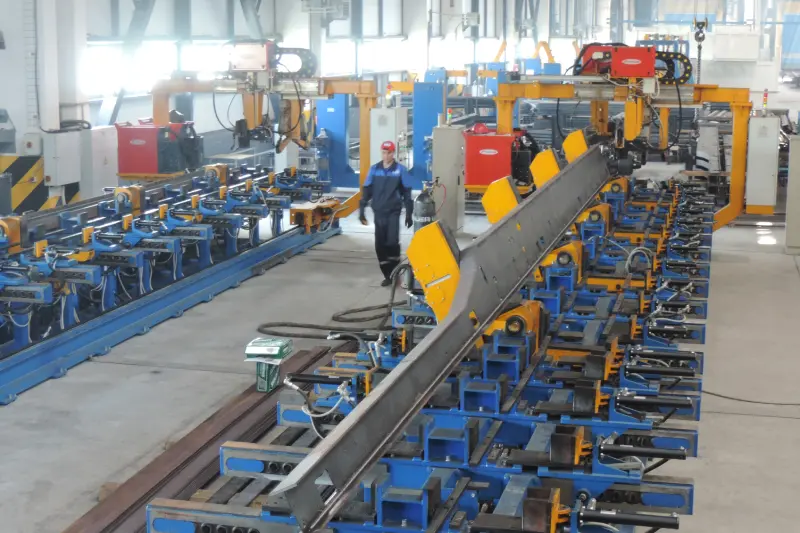

Линия сборки, сварки лонжеронов полуприцепов
Линия предназначена для сборки и автоматической сварки лонжеронов полуприцепов.
Линия является универсальной, перемещая установленные на линии гидравлические прижимы, меняя опорные элементы, участвующие в формировании конфигурации полок лонжерона, возможно собирать изделия различной конфигурации в указанном ниже диапазоне размеров.
Видео
|

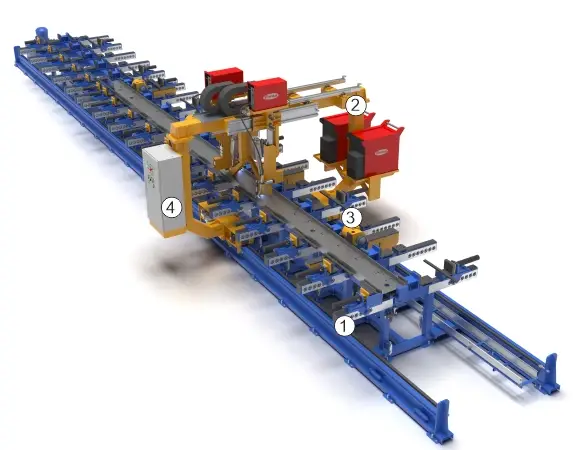

1. Стенд для сборки лонжеронов 2. Портал сварочный 3. Кантователь |
4. Гидростанция 5. Шкаф управления |
Технические характеристики:
|
1. |
Габаритные размеры и масса собираемого изделия |
|
|
длина max, мм |
14200 |
|
|
ширина max, мм |
220 |
|
|
высота max, мм |
700 |
|
|
масса max, кг |
1000
|
|
|
2. |
Принцип фиксации деталей |
гидравлический |
|
Диаметр гидроцилиндров, мм |
40, 50 |
|
|
Количество гидроцилиндров, шт |
31 |
|
|
3. |
Принцип переналадки |
механический, ручной |
|
4. |
Принцип управления |
посредством кнопок |
|
5. |
Портал для автоматической сварки лонжеронов |
|
|
Скорость сварки, м/час |
0,5…0,6 |
|
|
Маршевая скорость, м/час |
15 |
|
|
Принцип регулирования скорости |
частотный |
|
|
Принцип слежения за швом |
механический |
|
|
Тип шва |
тавровый угловой |
|
|
Количество одновременно свариваемых швов, шт |
2 |
|
|
Привод перемещения портала |
электромеханический |
|
|
Количество приводов, шт |
2 |
|
|
Крутящий момент на валу привода, Н.м |
110 |
|
|
6. |
Принцип прижатия деталей |
пневматический |
|
7. |
Давление воздуха в пневмосети, МПа |
0,5 … 0,6 |
|
8. |
Установленная мощность, кВт |
40 |
|
9. |
Количество сварочных полуавтоматов, шт |
2 |
|
10. |
Источник питания сварочного полуавтомата |
Fronius VS 5000 |
|
11. |
Габаритные размеры линии, мм |
18300х4156х2988 |
|
12. |
Масса, кг |
12000 |
