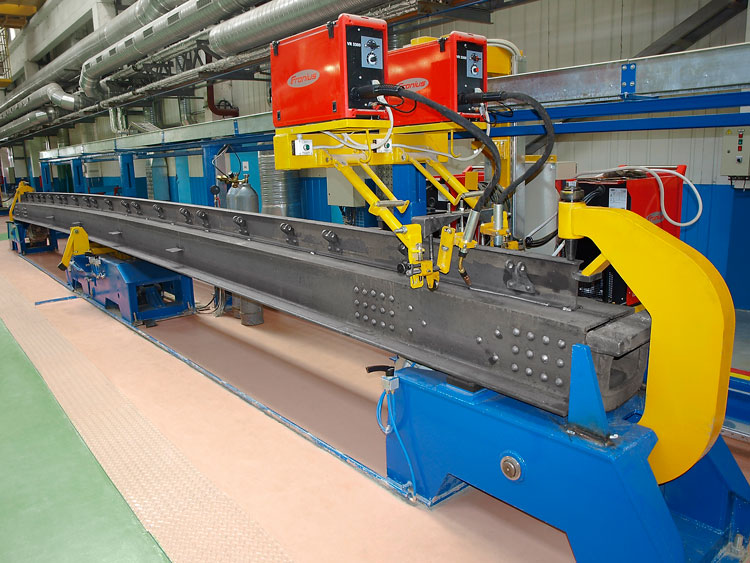

Стенд для автоматической сварки хребтовой балки с двутавром
Стенд предназначен для сборки хребтовой балки полувагона с двутавром и его приварки к ней в автоматическом режиме с выполнением двух швов одновременно.
Устройство
В состав стенда входит:
- установка сварочная
- подставки
- устройства прогиба
- струбцина
- электрооборудование
Установка сварочная обеспечивает комплекс технологических операций связанных с автоматической сваркой хребтовой балки с двутавром и состоит из тележки, водила, направляющей для тележки, колонн, двух сварочных полуавтоматов и двух копирных устройства.
Подставки обеспечивают базировку балки хребтовой в продольном, поперечном и вертикальном направлениях. Для фиксации балки хребтовой в продольном направлении подставка оснащена пневматическим досылателем. Фиксацию балки хребтовой в вертикальном направлении обеспечивают поворотные винтовые струбцины.
Устройство прогиба обеспечивает обратный прогиб хребтовой балки, компенсирующий сварочные деформации, обусловленные сваркой протяженных швов. Устройство представляет собой сварную металлоконструкцию, оснащенную рычажным механизмом прогиба, приводимым в движение двумя тормозными пневмоцилиндрами. Для фиксации двутавра в продольном направлении на устройстве предусмотрен откидной упор. Для прижатия двутавра к хребтовой балке, в процессе прихватки, предусмотрена винтовая струбцина. Установка двутавра на хребтовой балке в поперечном направлении осуществляется при помощи шаблона.
Техническая характеристика.
1. |
Габаритные размеры собираемого изделия, мм |
12960х610х500 |
масса, кг |
2700 | |
2. |
Установка сварочная: |
|
Тип тележки сварочной установки |
велосипедная | |
Привод перемещения тележки |
электромеханическая | |
Количество приводов, шт |
1 | |
Мощность привода, кВт |
1,1 | |
Маршевая скорость, м/час |
450 | |
Сварочная скорость, м/час |
40 … 120 | |
Принцип регулирования сварочной скорости |
частотный | |
Тип шва |
нахлесточный | |
Количество одновременно свариваемых швов, шт. |
2 | |
Система слежения за швом |
механическая | |
Количество сварочных полуавтоматов, шт. |
2 | |
Способ сварки |
в среде защитных газов | |
Тип источника питания |
VS5000-2 | |
Количество источников питания, шт. |
2 | |
3. |
Стенд сварочный |
|
Механизм продольной ориентации хребтовой балки |
пневматический | |
Механизм поперечной ориентации хребтовой балки |
жесткие ловители | |
Механизм прогиба хребтовой балки |
пневматический | |
Усилие прогиба, кгс |
32000 | |
Величина прогиба, мм |
135 | |
Механизм вертикального прижима хребтовой балки |
винтовой | |
4. |
Рабочее давление воздуха, МПа |
5 … 6 |
5. |
Расход воздуха, м3/ч |
6 |
6. |
Габаритные размеры, мм: |
16440х1860х2230 |
7. |
Масса, кг |
6010 |
