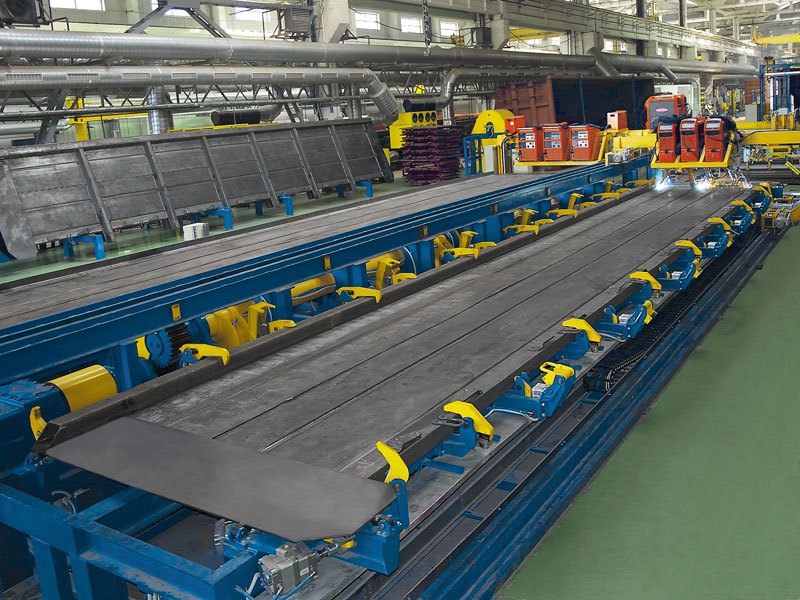

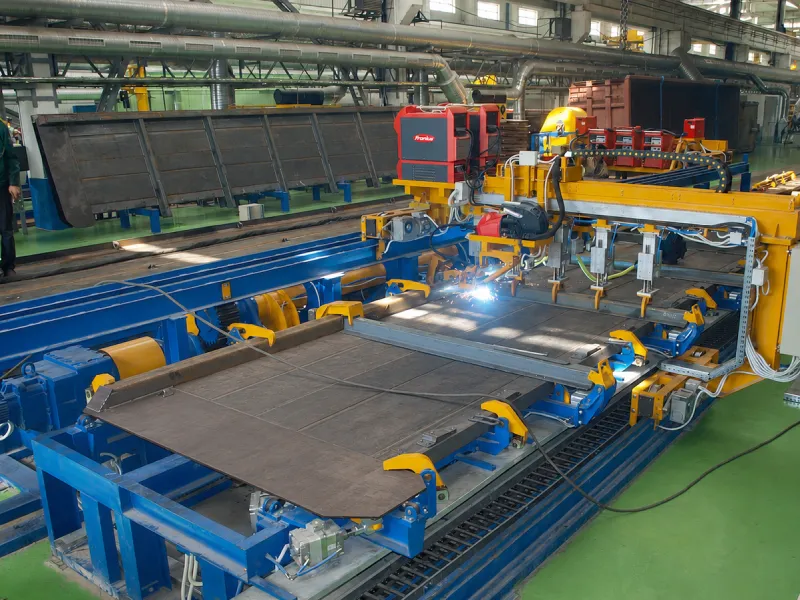

Стенд виготовлення бічної стінки — це комплексне автоматизоване обладнання для складання та автоматичного дугового зварювання бокової стінки у нормальному та перевернутому положеннях. Комплекс призначений для серійного виробництва бічних стінок напіввагонів та забезпечує повний цикл обробки деталі без перестановки на додаткові стенди.
Принцип роботи

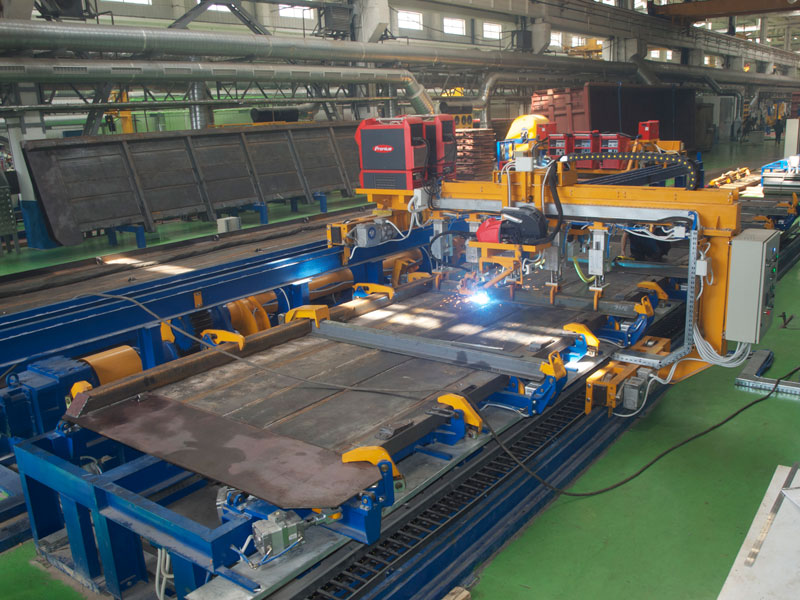

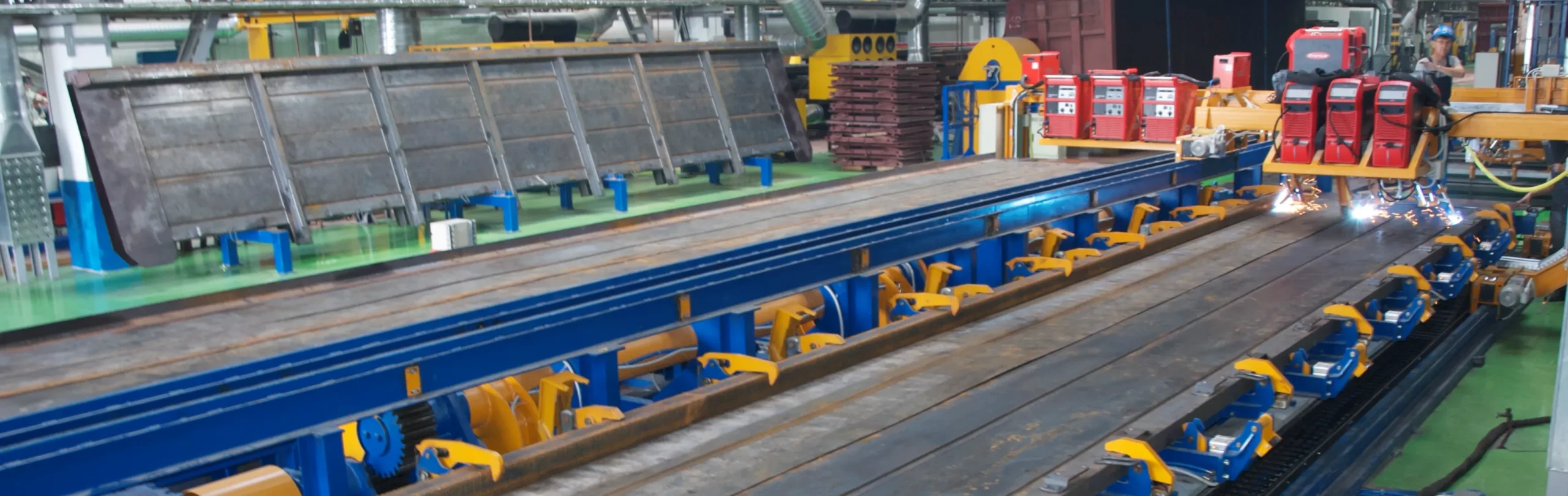

Складові елементи бічної стінки укладаються на складальний стенд, базуються по упорах та фіксуються пневматичними притискачами. Зварювальні портали переміщуються рейковими напрямними та одночасно проварюють три поздовжні шви. Частотний перетворювач забезпечує плавне регулювання швидкості переміщення порталу в діапазоні до 460 м/год у маршовому режимі. Механічні копіювальні пристрої з підпружиненим роликом ведуть пальник точно по лінії шва без участі оператора. Після зварювання у нормальному положенні кантувач повертає виріб та укладає його на підставку для зварювання зі зворотного боку.
Технічні характеристики
| 1. | Вироби, що виготовляються | бічні стінки напіввагонів |
| 2. | Стенд складання та автоматичного зварювання стінки у «нормальному» положенні | |
| 3. | Принцип фіксації деталей | пневматичний |
| 4. | Портал для зварювання поздовжніх швів у перевернутому положенні | |
| Швидкість зварювання, м/год | 50 … 100 | |
| Маршова швидкість, м/год | 460 | |
| Принцип регулювання швидкості | частотний | |
| Принцип стеження за швом | механічний | |
| Кількість одночасно зварюваних швів, шт | 3 | |
| Зварювальне обладнання | Fronius (Австрія) | |
| 5. | Портал для приварювання стійок у нормальному положенні | |
| Швидкість зварювання, м/год | 50 … 100 | |
| Маршова швидкість, м/год | 460 | |
| Принцип регулювання швидкості | частотний | |
| Принцип стеження за швом | механічний | |
| Кількість одночасно зварюваних швів, шт | 2 | |
| Зварювальне обладнання | Fronius (Австрія) | |
| 6. | Важільний кантувач: | |
| Привід кантувача | електромеханічний | |
| Швидкість повороту, об/хв | 1 | |
| Кут повороту, град | 180 | |
| 7. | Встановлена потужність без урахування зварювального обладнання, кВт | 15 |
| 8. | Габаритні розміри лінії, мм | 19202х7547х2607 |
Опції
Безпека та ергономіка
- Захисні екрани від зварювального випромінювання по периметру лінії
- Витяжна вентиляція з рукавами безпосередньо над зонами зварювання (зниження концентрації аерозолів)
Сервіс та запчастини
- Розширений ЗІП — комплект швидкозношуваних деталей (копіювальні ролики, струмопровідні наконечники, сопла пальників) на 1–2 роки експлуатації
- Сервісний контракт із регламентним ТО (квартальним або річним)
Адаптація під виробництво замовника
- Фарбування у корпоративні кольори замовника за RAL
Комплекс послуг включає:
- наявність нашого спеціаліста при монтажі обладнання представниками клієнта протягом певного часу;
- організацію та контроль процесу монтажу;
- проведення пусконалагоджувальних робіт та налаштування параметрів обладнання.
