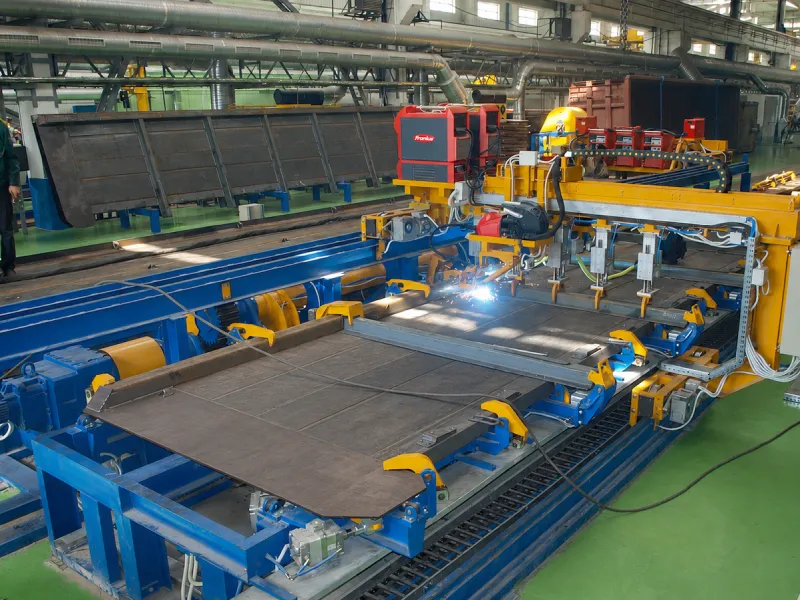

Стенд изготовления боковой стены — это комплексное автоматизированное оборудование для сборки и автоматической дуговой сварки стены боковой в нормальном и обратном положениях. Комплекс предназначен для серийного производства боковых стен полувагонов и обеспечивает полный цикл обработки детали без переустановки на дополнительные стенды.
Принцип работы

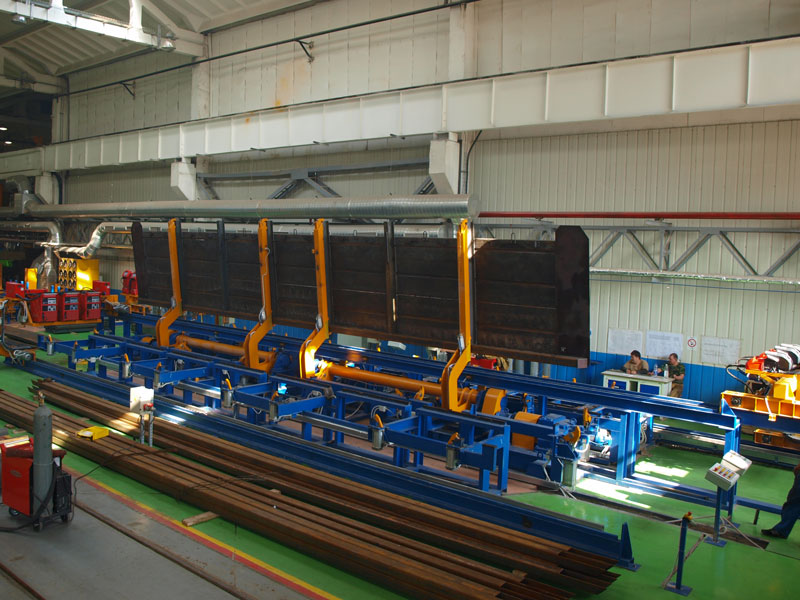

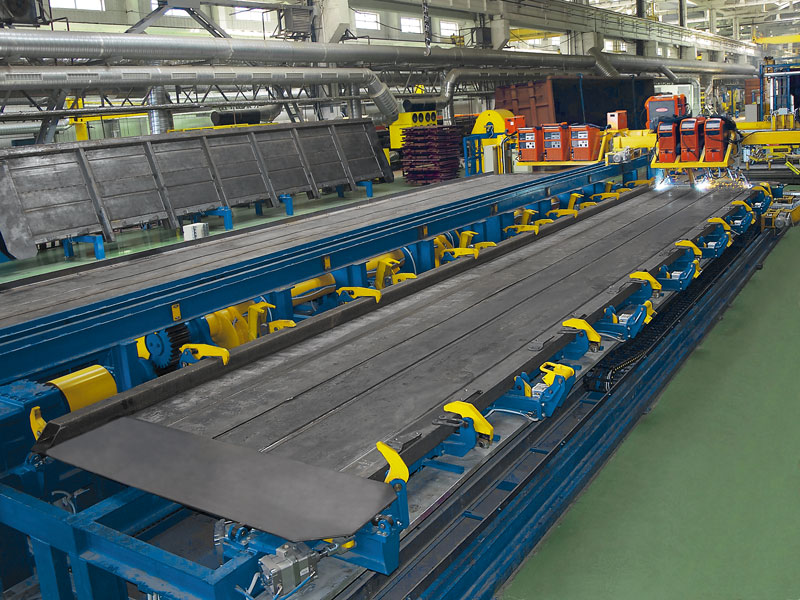

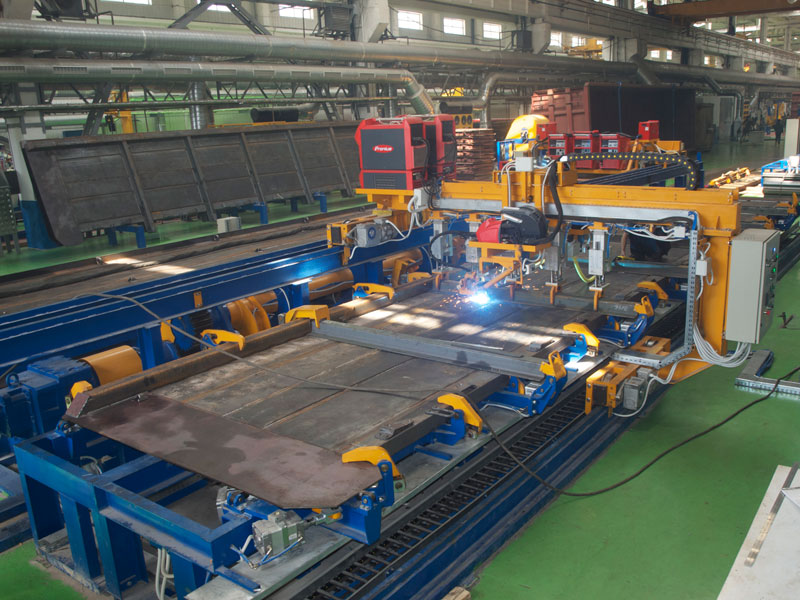

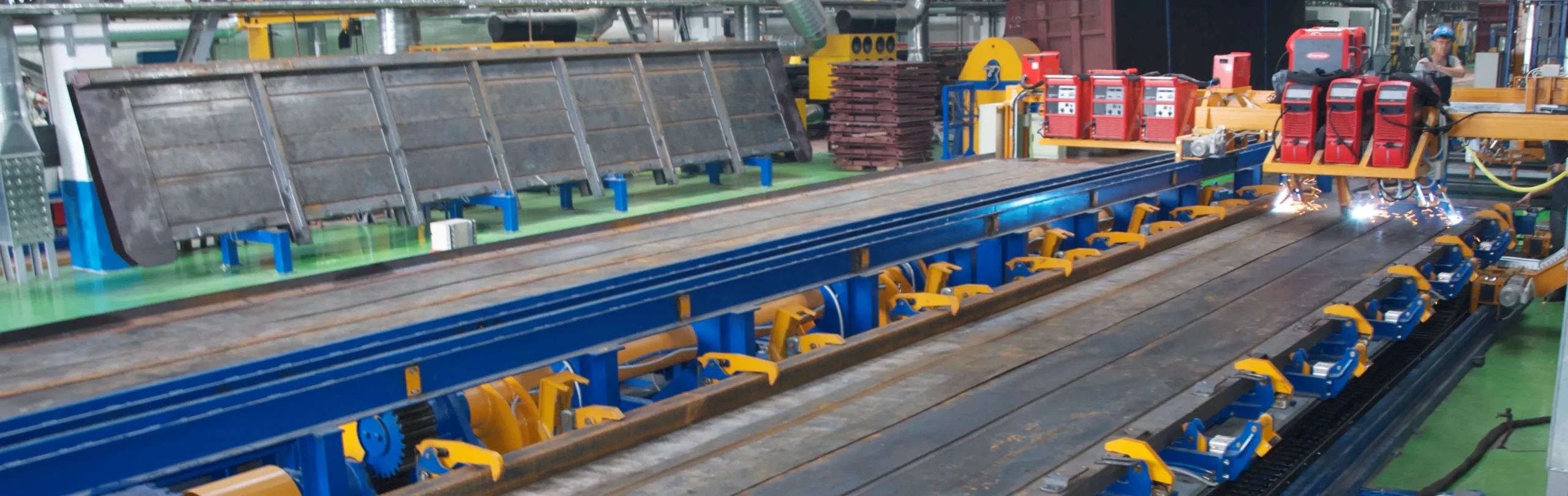

Составные элементы боковой стены укладываются на стенд сборки, базируются по упорам и фиксируются пневматическими прижимами. Сварочные порталы перемещаются по рельсовым направляющим и одновременно проваривают три продольных шва. Частотный преобразователь обеспечивает плавное регулирование скорости перемещения портала в диапазоне до 460 м/ч в маршевом режиме. Механические копирные устройства с подпружиненным роликом ведут горелку точно по линии шва без участия оператора. После сварки в нормальном положении кантователь поворачивает изделие и укладывает его на подставку для сварки с обратной стороны.
Технические характеристики
| 1. | Изготавливаемые изделия | боковые стены полувагонов |
| 2. | Стенд сборки и автоматической сварки стены в « нормальном» положении | |
| 3. | Принцип фиксации деталей | пневматический |
| 4. | Портал для сварки продольных швов в обратном положении | |
| Скорость сварки, м/час | 50 … 100 | |
| Маршевая скорость, м/час | 460 | |
| Принцип регулирования скорости | частотный | |
| Принцип слежения за швом | механический | |
| Количество одновременно свариваемых швов, шт | 3 | |

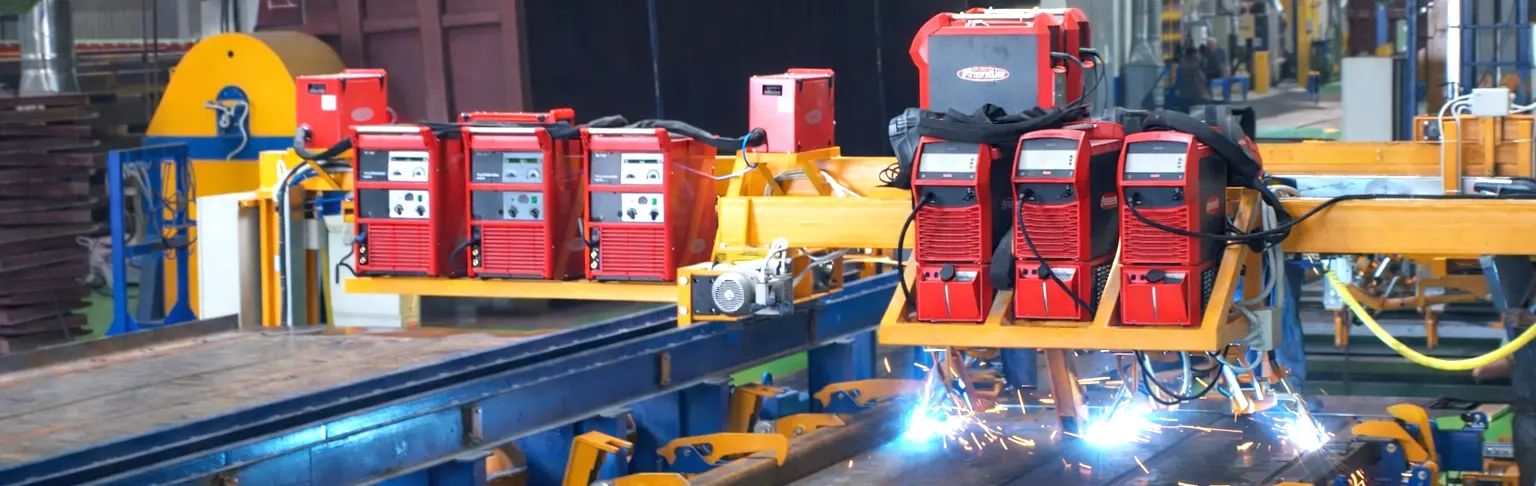

| Сварочное оборудование | Fronius (Австрия) | |
| 5. | Портал для приварки стоек в нормальном положении | |
| Скорость сварки, м/час | 50 … 100 | |
| Маршевая скорость, м/час | 460 | |
| Принцип регулирования скорости | частотный | |
| Принцип слежения за швом | механический | |
| Количество одновременно свариваемых швов, шт | 2 | |
| Сварочное оборудование | Fronius (Австрия) | |
| 6. | Рычажный кантователь: | |
| Привод кантователя | электромеханический | |
| Скорость поворота, об/мин | 1 | |
| Угол поворота, град | 180 | |
| 7. | Установленная мощность без учета сварочного оборудования, кВт | 15 |
| 8. | Габаритные размеры линии, мм | 19202х7547х2607 |
Опции
Безопасность и эргономика
- Защитные экраны от сварочного излучения по периметру линии
- Вытяжная вентиляция с рукавами непосредственно над зонами сварки (снижение концентрации аэрозолей)
Сервис и запчасти
- Расширенный ЗИП — комплект быстроизнашиваемых деталей (копирные ролики, токопроводящие наконечники, сопла горелок) на 1–2 года эксплуатации
- Сервисный контракт с регламентным ТО (квартальный или годовой)
Адаптация под производство заказчика
- Окраска в корпоративные цвета заказчика по RAL
Комплекс услуг включает:
- присутствие нашего специалиста, при монтаже оборудования представителями клиента, в течение определенного времени;
- организацию и контроль процесса монтажа;
- проведение пусконаладочных работ и настройку параметров оборудования.
