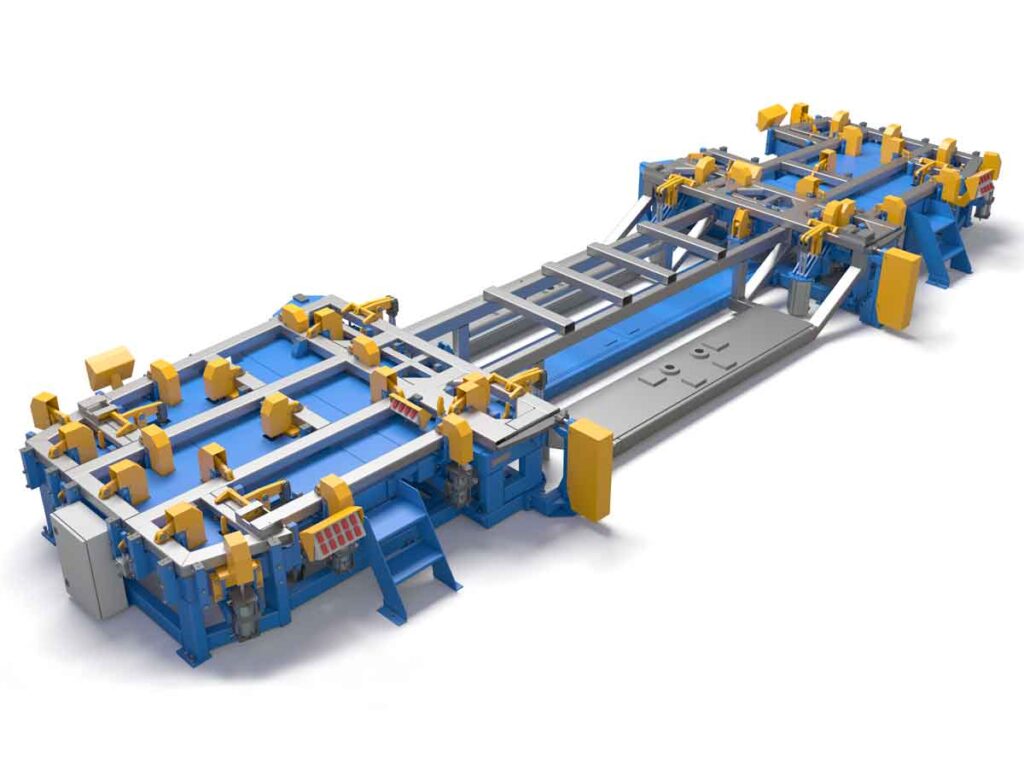

Універсальний стенд складання каркасів рам передніх та задніх

Універсальний стенд складання каркасів рам передніх та задніх

Стенд призначений для складання каркасів рам передніх та задніх секцій трамвая у зворотному положенні.


Принцип роботи


Елементи каркасів рам укладаються на опорні платики стенду, де проводиться їх фіксація за упорами та зварювання. Після закінчення зварювання подається команда повернення притисків одночасно у вихідне становище. Готовий виріб краном знімається зі стенду та передається на наступне робоче місце.

Технічні характеристики:


1. Тип стенду переналагоджуваний
2. Кількість типорозмірів виробів, прим. 2
3. Привід робочих органів стенду пневматичний
4. Принцип переналагодження стенду ручний
5. Принцип керування стенду ручний, за допомогою кнопок
6. Витрата повітря, м 3 /год 6
7. Тиск повітря в пневмомережі, МПа: 0,4…0,6
8. Встановлена потужність, кВт 0,66
9. Маса, кг, 5630
