Установка для клепки

Установка для клепки
Установка клепки обеспечивает комплекс технологических операций, связанных с клепкой .

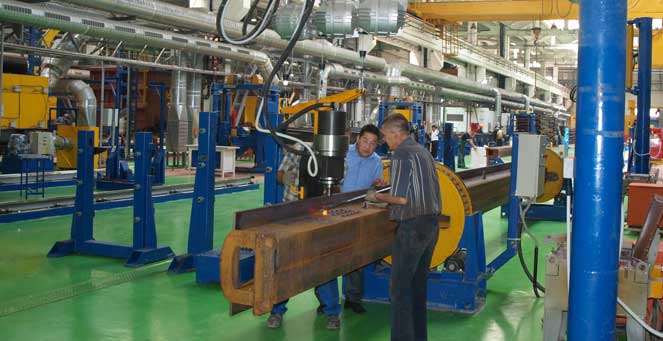

Установка состоит из гидростанции, установки для нагрева заклёпок и установки для клёпки с подвесной гидроскобой.

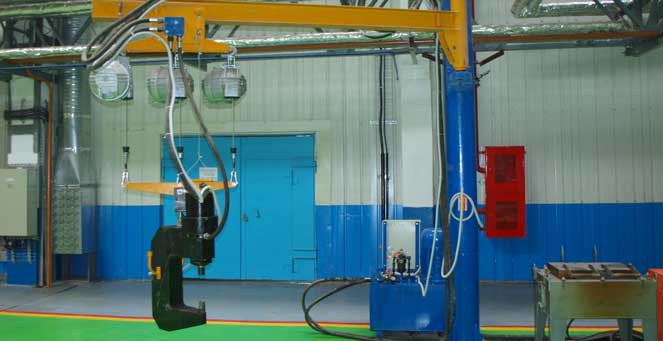

Гидростанция обеспечивает рабочее давление масла, производительность процесса клёпки и состоит из насосной установки, управляющей аппаратуры, бака - корпуса.

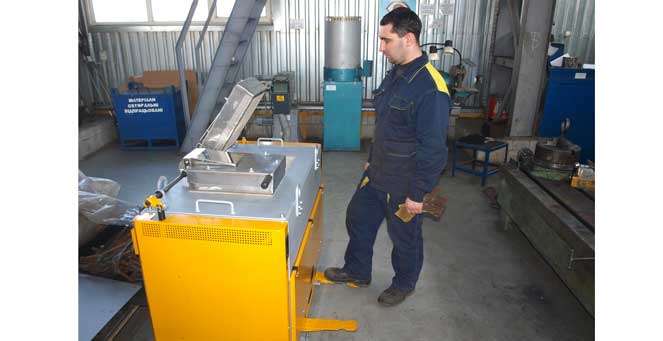

Установка для нагрева заклепок обеспечивает разогрев заклепок перед клепкой и представляет собой металлический каркас, внутри футерованный огнеупорным кирпичом. В рабочем пространстве установки расположены одиннадцать карбидокремниевых нагревателей, уложенных на двух шинах, обеспечивающих подвод электроэнергии.

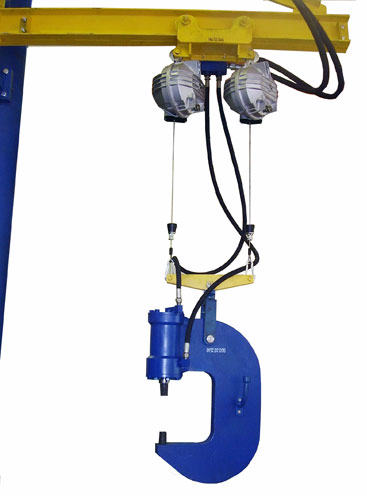

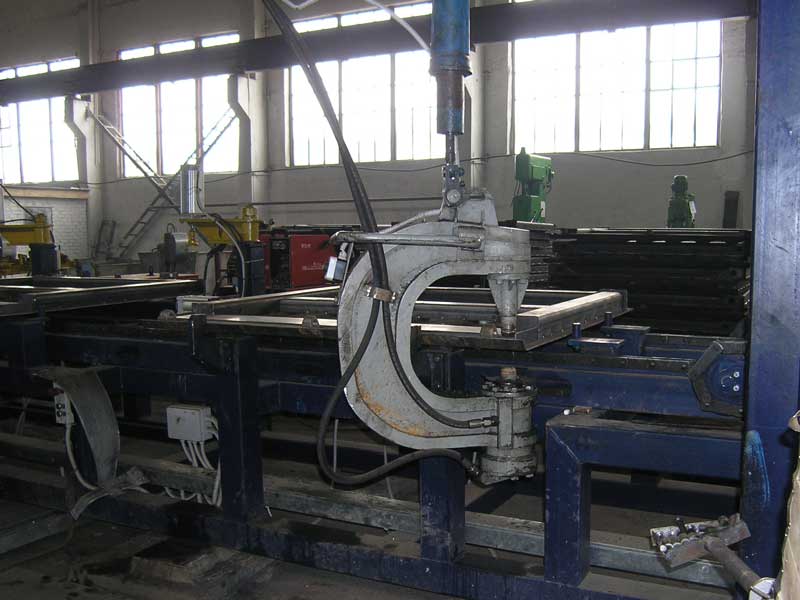

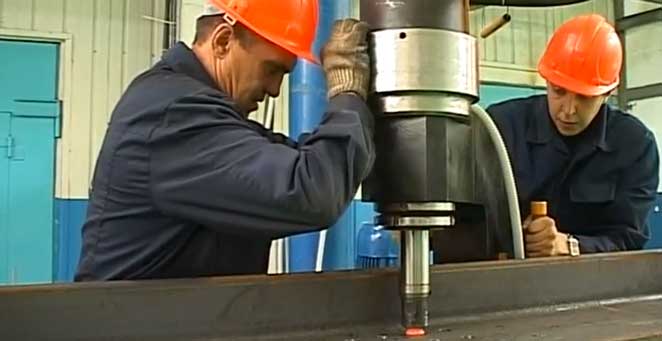

Скоба клепальная является рабочим органом установки и обеспечивает выполнение клепальных работ. Корпус скобы несет на себе гидроцилиндр и обжимки, и является силовым элементом скобы. Гидроцилиндр развивает усилие клёпки и обеспечивает вертикальный ход обжимки, необходимый для выполнения процесса клёпки. Обжимки обеспечивают формирование головки заклёпок в клёпаном соединении. Скоба соединена с гидростанцией при помощи рукавов высокого давления.

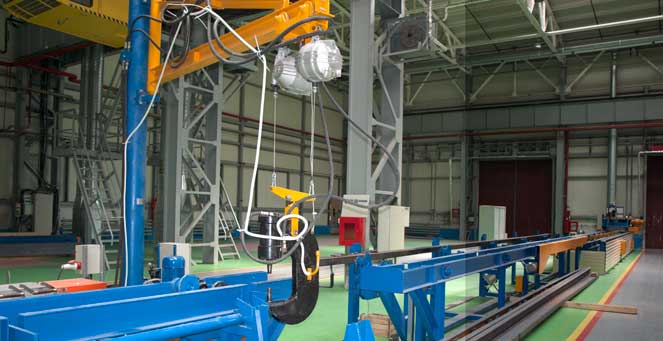

Подвеска балансирная обеспечивает маневренность скобы при минимальных затратах усилий рабочего в вертикальной плоскости и состоит из двух пружинных балансиров. Вращающаяся консоль с тележкой обеспечивают маневренность гидроскобы в горизонтальной плоскости.

Технические характеристики

1.

Скоба клепальная:

тип скобы

гидравлическая, подвесная

диаметр заклепок, мм

16-25

производительность, циклов/мин

4-10

усилие клепки, кгс

35000….40000

угол поворота, град

±270

рабочий ход штока скобы, мм

180

вертикальный ход скобы, мм

±600

горизонтальный ход скобы, мм

1280

расстояние между обжимками, мм

185

2.

Гидростанция

тип привода

электрический

производительность, л/мин

30

давление, МПа

140-160

мощность электродвигателя, кВт

15

3.

Устройство для нагрева заклепок:

время нагрева, мин

40

температура нагрева, С

900…1 000

потребляемая мощность, кВт

40

источник питания

выпрямитель сварочный ВС-600 С

напряжение, В

380

ток, А

630

4.

Подвеска балансирная

производитель, фирма

Италия

грузоподъемность балансира, кгс

90 - 100
