Стенд випробування тяг на розтягування

Стенд випробування тяг на розтягування

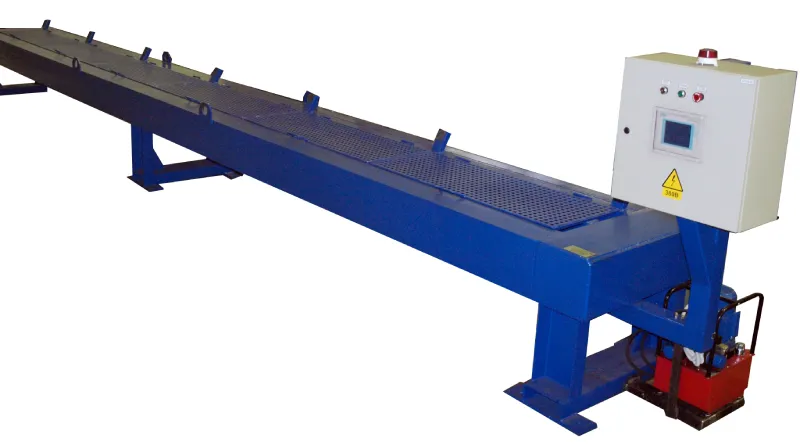

Стенд призначений для випробування тяг гальмівної важільної передачі вантажних вагонів на розтяг. Стенд переналагоджується під різні типорозміри тяг шляхом застосування різних перехідників та пересування рейки.
Система керування стенду дозволяє в автоматичному режимі робити записи в електронному журналі випробувань наступних параметрів:
1. Номер тавра контролера ВТК;
2. Номер випробуваного виробу;
3. Дату та час випробування;
4. Зусилля випробування.
5. Параметри деформації.
Система керування стенду (за допомогою візуальної панелі) може інформувати оператора про виниклі неполадки - відкриту кришку, спрацьовування струмового і теплового захисту, неприпустиму деформацію тяг.
Принцип роботи: За допомогою підйомно-транспортних засобів тяги гальмівної важільної передачі укладаються всередину стенду згідно компоновочних схем і з'єднуються між собою за допомогою перехідників і пальців. Після цього з метою безпеки закриваються сітчасті кришки стенда. Далі з пульта управління передається команда на початковий натяг отриманої збірки, призначене для ліквідації зазорів у з'єднаннях. У цьому положенні обнуляються показання тензодатчика та датчика відстані. Після цього проводиться випробування тяг на розтягнення робочим зусиллям 6 тонн. Далі зусилля натягу знову знижується до початкового, і з допомогою датчика відстані вимірюється залишкова деформація набору тяг. Потім зусилля знижується до нульової позначки, що дозволяє звільнити шкворневі пальці і перехідники і розібрати тяги, які після випробувань краном знімаються зі стенда і передаються на наступне робоче місце.

Технічні характеристики:


1.

Найменування та позначення виробів, що збираються

тяги

2.

Довжина тяг, що випробовуються, мм

845…7000

3.

Кількість типорозмірів тяг

8

4.

тип приводу

гідравлічний

5.

Виконавчий орган

домкрат ДО10Г150

Вантажопідйомність, кг

10000

робочий хід штока, мм

150

6.

Вимірювальний орган розтягування

Тензодатчик ST-10000

вантажопідйомність, кг

10000

точність вимірювання, кг

±1,7

7.

Вимірювальний орган залишкової деформації

датчик відстані DT20Hi

діапазон вимірювань, мм

100...600

точність вимірювання, мм

±2

8.

Тип гідростанції

НЕЕ-0,2І4Т1

потужність приводу, кВт

0,55

ємність гідробака , л

10

номінальна витрата, л /хв

0,5

9.

Тип стенду

переналагоджуваний

10.

Принцип керування стенду

ручний , за допомогою кнопок

11.

Габаритні розміри стенду, мм

9800х1000х930

12.

Маса, кг

2100
