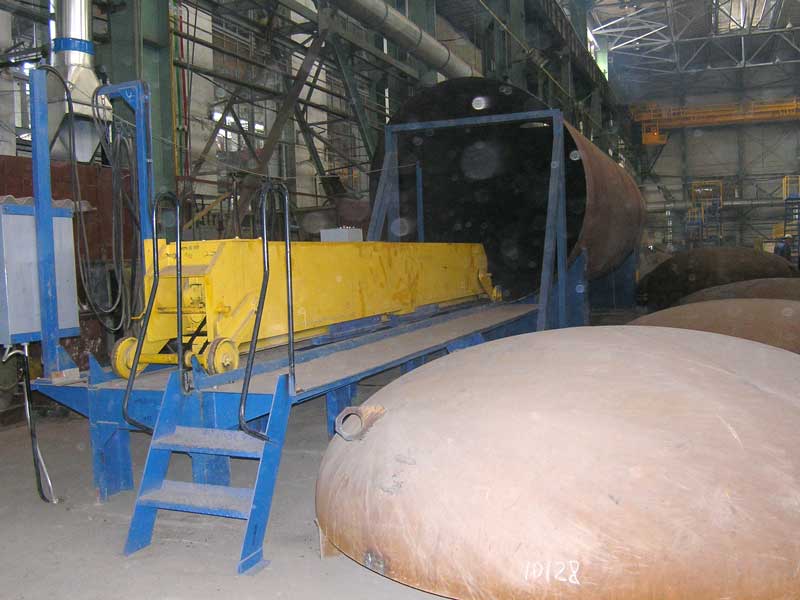

Предназначена для формирования сливных углублений в нижней части котла вагона-цистерны.
Система управления стендом выполнена на базе программируемого контроллера фирмы «Siemens» (Германия) с текстовым дисплеем «TD 200», с применением преобразователя частоты фирмы «Schneider Electric» (Франция).
Для обеспечения плавного останова и точного позиционирования тележки на рабочей позиции, а так же для обеспечения позиционирования рабочих органов тележки (пуансонов) используются энкодеры фирмы «Autonics» (Германия) и оптический бесконтактный выключатель «Bero» (Германия).
Для дополнительного контроля оператором точности позиционирования тележки на рабочей позиции применяется система видеонаблюдения, состоящая из TFT видеомонитора и видеокамеры с инфракрасной подсветкой. На пульте управления предусмотрен манипулятор типа «джойстик», который совместно с преобразователем частоты, в режиме малой скорости, при необходимости, корректирует положение тележки на рабочем месте.
Система обеспечивает необходимый комплекс защитных блокировок и аппаратных средств безопасности (устройство защитного отключения, аварийное отключение, светозвуковая сигнализация, видеоконтроль, текстовые технологические и диагностические сообщения, тепловая и максимально-токовая защита).
Основной режим работы – полуавтоматический. При необходимости можно оперативно перейти на ручной режим работы с сохранением всех необходимых блокировок.
Технические характеристики:
| 1. | Размеры формируемого углубления, мм: | |
| длина | 6000 | |
| ширина | 230 | |
| глубина | 30 | |
| толщина металла | 11 | |
| 2. | Диаметр обечайки, мм | 3200 |
| 3. | Пресс (установка силовая и гидропривод): | |
| тип | гидравлический | |
| усилие, т.с. | 200 | |
| давление масла, МПа | 25 | |
| ход штока, мм | 55 | |
| мощность привода насосной установки, кВт | 33 | |
| 4. | Пуансон: | |
| механизм подачи пуансонов в рабочую зону | тележка самоходная | |
| 5. | Габаритные размеры, мм | 17000х3200х5930 |
| 6. | Высота над уровнем пола, мм | 3306 |
| 7. | Масса, кг | 23450 |
