Стенд для сварки балки хребтовой

Стенд предназначен для автоматизированной сварки под слоем флюса продольного шва хребтовой балки железнодорожного вагона с одновременным выполнением предварительного прогиба, компенсирующего деформацию металла при сварке.

Устройство и принцип работы

Комплекс состоит из трёх узлов:

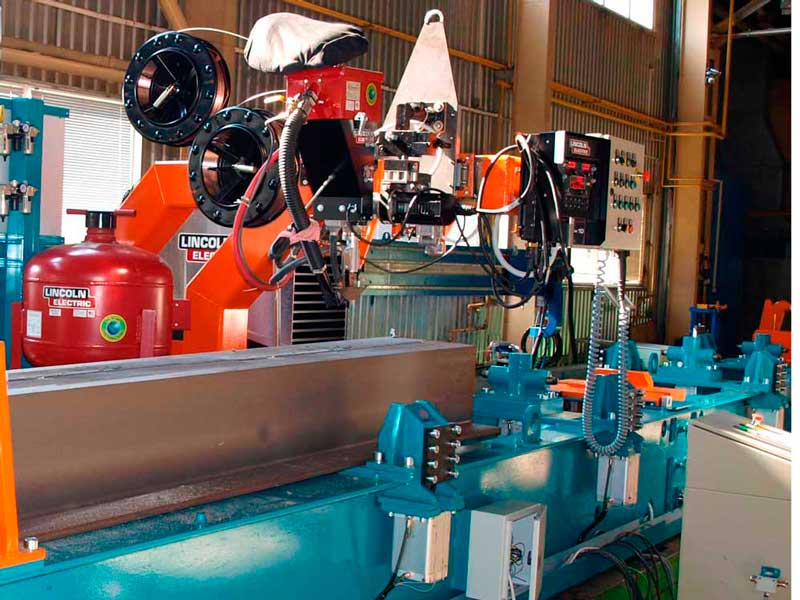

• Стенд для сварки хребтовой балки с возможностью обратного прогиба — жёсткая сварная рама с пневматическими механизмами зажима, ориентации и вертикального захвата балки, рычажным механизмом прогиба и регулируемой подводимой опорой.
• Транспортная система — платформа с электромеханическим приводом, перемещающая сварочное оборудование вдоль стенда с раздельными маршевой и сварочной скоростями, регулируемыми частотным преобразователем.

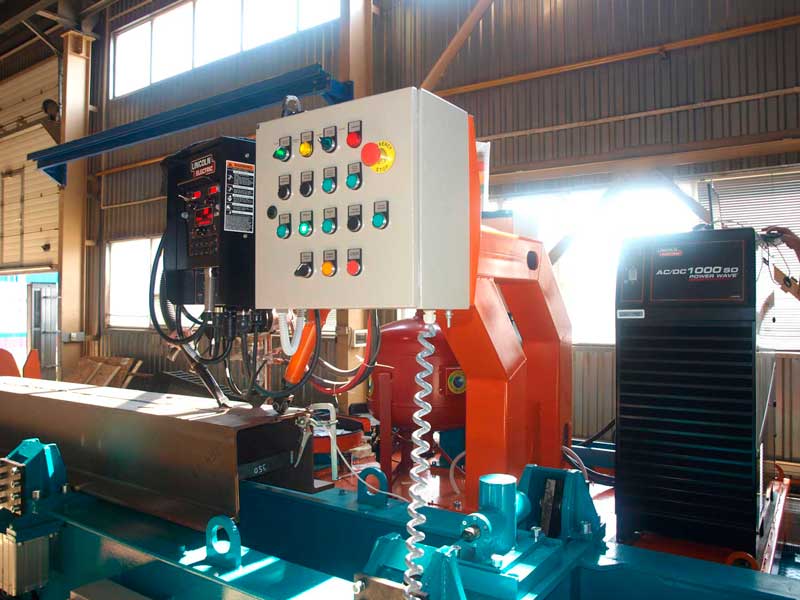

• Пульт управления — сенсорная панель для управления пневмооборудованием стенда и отдельная панель для управления сварочным комплектом Lincoln Electric.

Балка укладывается в стенд полками вниз, базируется досылателем в продольном направлении и центраторами — в поперечном, после чего пневматические захваты фиксируют её по высоте и выполняется предварительный прогиб. Сварочная головка на подвижной платформе проходит вдоль шва с автоматическим слежением по световому указателю, а после сварки цикл прогиба и фиксации отрабатывается в обратном порядке.

Преимущества

• Компенсация деформаций «в моменте» — предварительный прогиб рассчитан под конкретную геометрию балки, что снимает необходимость последующей правки.
• Точная фиксация геометрии — центраторы и боковые прижимы удерживают размер 350±1 мм на всём цикле сварки.
• Гибкое регулирование скорости сварки — частотный привод позволяет подбирать режим под толщину и зазор шва.
• Готовый комплект оборудования Lincoln Electric — источник питания, механизм протяжки и система рециркуляции флюса поставляются в составе стенда, без необходимости отдельной интеграции.
• Промышленная надёжность узлов — все базовые механизмы пневматические, рама выполнена как жёсткая сварная конструкция.

Технические характеристики:
