Стенд для зварювання балки хребтової

Стенд призначений для автоматизованого зварювання під шаром флюсу поздовжнього шва хребтової балки залізничного вагона з одночасним виконанням попереднього прогину, що компенсує деформацію металу під час зварювання.

Будова та принцип роботи

Комплекс складається з трьох вузлів:

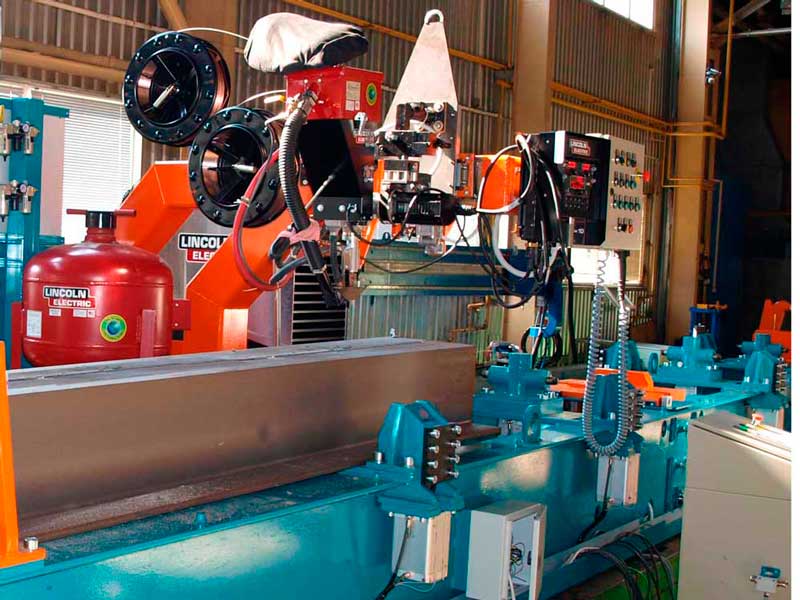

• Стенд для зварювання хребтової балки з можливістю зворотного прогину — жорстка зварна рама з пневматичними механізмами затиску, орієнтації та вертикального захоплення балки, важільним механізмом прогину та регульованою підвідною опорою.
• Транспортна система — платформа з електромеханічним приводом, що переміщує зварювальне обладнання вздовж стенда з окремими маршовою та зварювальною швидкостями, регульованими частотним перетворювачем.

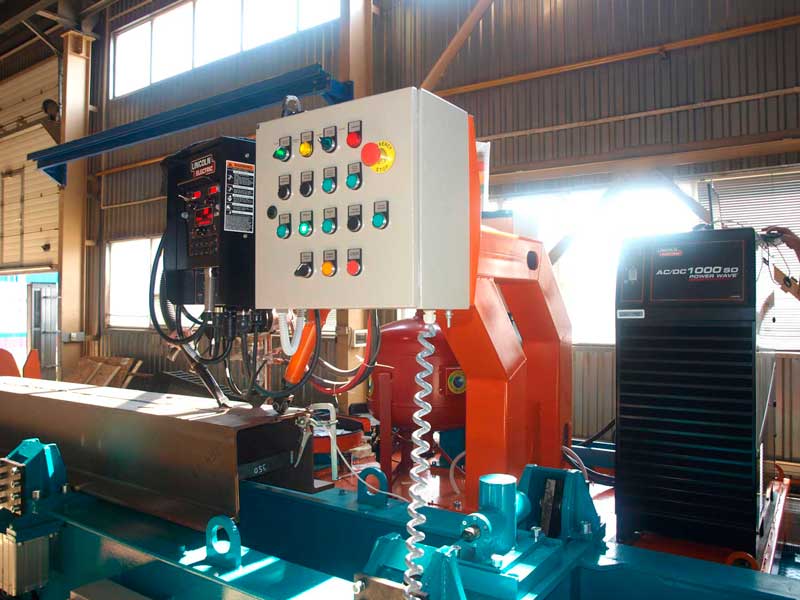

• Пульт керування — сенсорна панель для керування пневмообладнанням стенда та окрема панель для керування зварювальним комплектом Lincoln Electric.

Балка укладається в стенд полицями вниз, базується досилачем у поздовжньому напрямку та центраторами — у поперечному, після чого пневматичні захоплювачі фіксують її за висотою і виконується попередній прогин. Зварювальна головка на рухомій платформі проходить уздовж шва з автоматичним стеженням за світловим покажчиком, а після зварювання цикл прогину та фіксації відпрацьовується у зворотному порядку.

Переваги

• Компенсація деформацій «у моменті» — попередній прогин розрахований під конкретну геометрію балки, що знімає потребу в подальшій правці.
• Точна фіксація геометрії — центратори та бокові притискачі утримують розмір 350±1 мм упродовж усього циклу зварювання.
• Гнучке регулювання швидкості зварювання — частотний привід дозволяє підбирати режим під товщину та зазор шва.
• Готовий комплект обладнання Lincoln Electric — джерело живлення, механізм подачі дроту та система рециркуляції флюсу постачаються у складі стенда, без потреби окремої інтеграції.
• Промислова надійність вузлів — усі базові механізми пневматичні, рама виконана як жорстка зварна конструкція.
